DF10 SEP диодный мост 1000 В

1 А, DB

MPN
DF10
Бренд
SEP
Артикул RU
122553

Основные параметры

Серия
DF
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
1
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
60
Все характеристики
Документация
16 450 шт в наличии1,96 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
1
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
60

Монтаж и корпус

Размер, мм
8,4 х 6,2 х 3,2
Корпус
DB
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150°С

Упаковка и вес

Вес брутто
0.69

Другие параметры

Серия
DF
Конфигурация
1 фазный
Тип
Диодный мост

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DF10

Технические параметры, размеры и рекомендации производителя

Скачать

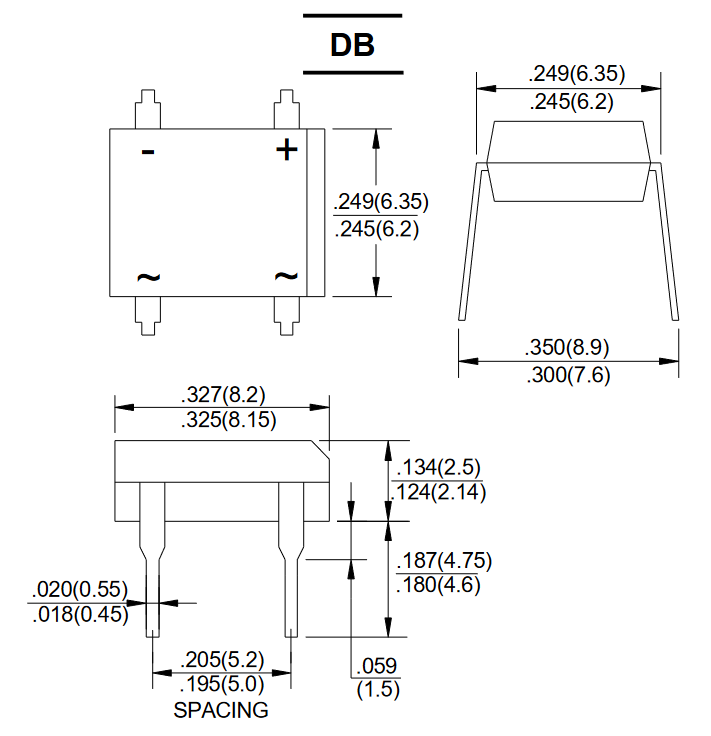

Миниатюра: Схема DF10
IMAGE · Схема

Схема DF10

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 27.08.2026
Источник / остаток
Каталог RU Electronics · 16 450 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
250 / 10 000 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

DF10 однофазный диодный мост для сквозного монтажа. Напряжение (Vrrm) 1000 В, средний выпрямленный ток (Ifav) 1 А. Падение напряжения (Vf) 1.1 В. Размер (ДхШхВ) 8.4 х 6.2 х 3.2 мм. Аналоги: DF10M, DB107

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт256 250 шт
202310 000 шт110 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDF10SEPАрт. RU 122553
1,96 ₽16 450 шт по каталогу
Параметрический вариантSEPDF08Арт. RU 122907
2,79 ₽7 300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPDF04Арт. RU 122905
3,44 ₽7 350 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPDF10SАрт. RU 119191
2,54 ₽99 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантYONGYUTAIDB107S (YONGYUTAI)Арт. RU 121631
2,34 ₽5 290 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
КорпусDBDBСовпадаетDBСовпадаетDB-SОтличаетсяDBSОтличается
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетповерхностный (SMT)Отличаетсяповерхностный (SMT)Отличается
Максимальное обратное напряжение (Vrrm), В1000800Отличается200Отличается1000Совпадает1000Совпадает
Максимальный прямой ток, А11Совпадает1Совпадает1Совпадает1Совпадает
  • Параметрический вариантSEPDF08Арт. RU 122907
    2,79 ₽7 300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDBАналогDBСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог800Отличается
    Максимальный прямой ток, А
    Текущий1Аналог1Совпадает
    Открыть товар
  • Параметрический вариантSEPDF04Арт. RU 122905
    3,44 ₽7 350 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDBАналогDBСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог200Отличается
    Максимальный прямой ток, А
    Текущий1Аналог1Совпадает
    Открыть товар
  • Параметрический вариантSEPDF10SАрт. RU 119191
    2,54 ₽99 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDBАналогDB-SОтличается
    Тип монтажа
    Текущийсквозной (THT)Аналогповерхностный (SMT)Отличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий1Аналог1Совпадает
    Открыть товар
  • Параметрический вариантYONGYUTAIDB107S (YONGYUTAI)Арт. RU 121631
    2,34 ₽5 290 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDBАналогDBSОтличается
    Тип монтажа
    Текущийсквозной (THT)Аналогповерхностный (SMT)Отличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий1Аналог1Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
