DB157S SEP диодный мост 1000 В

1.5 А

MPN
DB157S
Бренд
SEP
Артикул RU
118532

Основные параметры

Серия
DB-S
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
1,5
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
50
Все характеристики
Документация
Под заказ3,46 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
1,5
Прямое падение напряжения (Vf), В
1,1
Ударный прямой ток, А
50

Монтаж и корпус

Размер, мм
8,4 х 6,2 х 3,2
Корпус
DB-S
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150°С

Упаковка и вес

Вес брутто
0.59
Транспортная упаковка: размер/кол-во
42*37.5*36.5/27000

Другие параметры

Серия
DB-S
Конфигурация
1 фазный
Тип
SMD диодный мост

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DB157S

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема DB157S
IMAGE · Схема

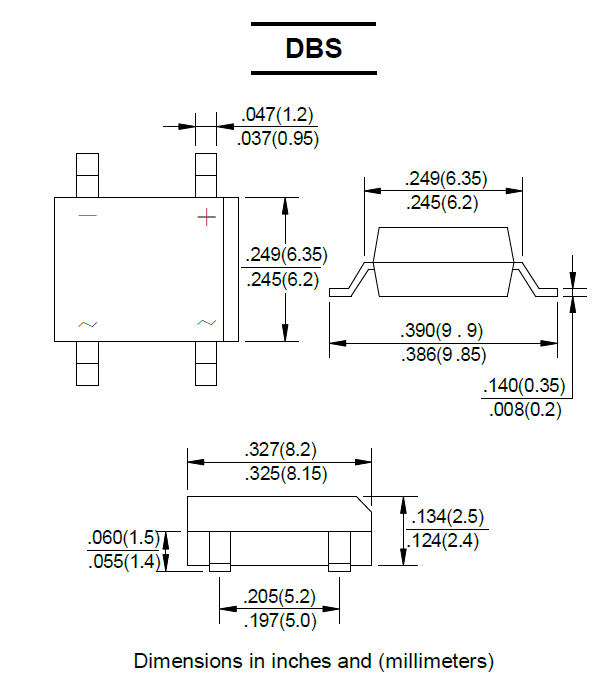

Схема DB157S

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 06.10.2026
Источник / остаток
Каталог RU Electronics · 45 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 500 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

DB157S однофазный диодный мост для поверхностного монтажа. Напряжение (Vrrm) 1000 В, средний выпрямленный ток (Ifav) 1.5 А

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDB157SSEPАрт. RU 118532
3,46 ₽Под заказ
Параметрический вариантSEPDB156SАрт. RU 121002
4,00 ₽5 540 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPDB307SАрт. RU 126762
4,28 ₽400 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантMICDB107SАрт. RU 118543
2,55 ₽1 178 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPDB105SАрт. RU 121003
3,01 ₽3 850 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
КорпусDB-SDB-SСовпадаетDB-SСовпадаетDB-SСовпадаетDB-SСовпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное обратное напряжение (Vrrm), В1000800Отличается1000Совпадает1000Совпадает600Отличается
Максимальный прямой ток, А1,51,5Совпадает3Отличается1Отличается1Отличается
  • Параметрический вариантSEPDB156SАрт. RU 121002
    4,00 ₽5 540 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDB-SАналогDB-SСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог800Отличается
    Максимальный прямой ток, А
    Текущий1,5Аналог1,5Совпадает
    Открыть товар
  • Параметрический вариантSEPDB307SАрт. RU 126762
    4,28 ₽400 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDB-SАналогDB-SСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий1,5Аналог3Отличается
    Открыть товар
  • Параметрический вариантMICDB107SАрт. RU 118543
    2,55 ₽1 178 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDB-SАналогDB-SСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий1,5Аналог1Отличается
    Открыть товар
  • Параметрический вариантSEPDB105SАрт. RU 121003
    3,01 ₽3 850 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийDB-SАналогDB-SСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог600Отличается
    Максимальный прямой ток, А
    Текущий1,5Аналог1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
