Datasheet DB-37F 1
Технические параметры, размеры и рекомендации производителя
Разъём D-SUB RUICHI DB-37F
37 контактов
Товар подлежит обязательной маркировке- MPN
- DB-37F
- Бренд
- Ruichi
- Артикул RU
- 55203
Основные параметры
- Высота
- 12,5 мм
- Ширина
- 69,32 ± 0,3 мм
- Глубина
- 15,3 мм
- Особенности
- тип контакта - JY
- Контактное сопротивление, не более
- 20 мОм
- Шаг разъёма
- 2,77 мм
605 шт в наличии18,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 мм
- Ширина
- 69,32 ± 0,3 мм
- Глубина
- 15,3 мм
- Способ монтажа
- пайка
- Количество контактов
- 37 в два ряда
Условия эксплуатации
- Рабочая температура
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 14.70
- Транспортная упаковка: размер/кол-во
- 53*31*18/1000
Другие параметры
- Особенности
- тип контакта - JY
- Шаг разъёма
- 2,77 мм
- Тип разъёма
- F - розетка

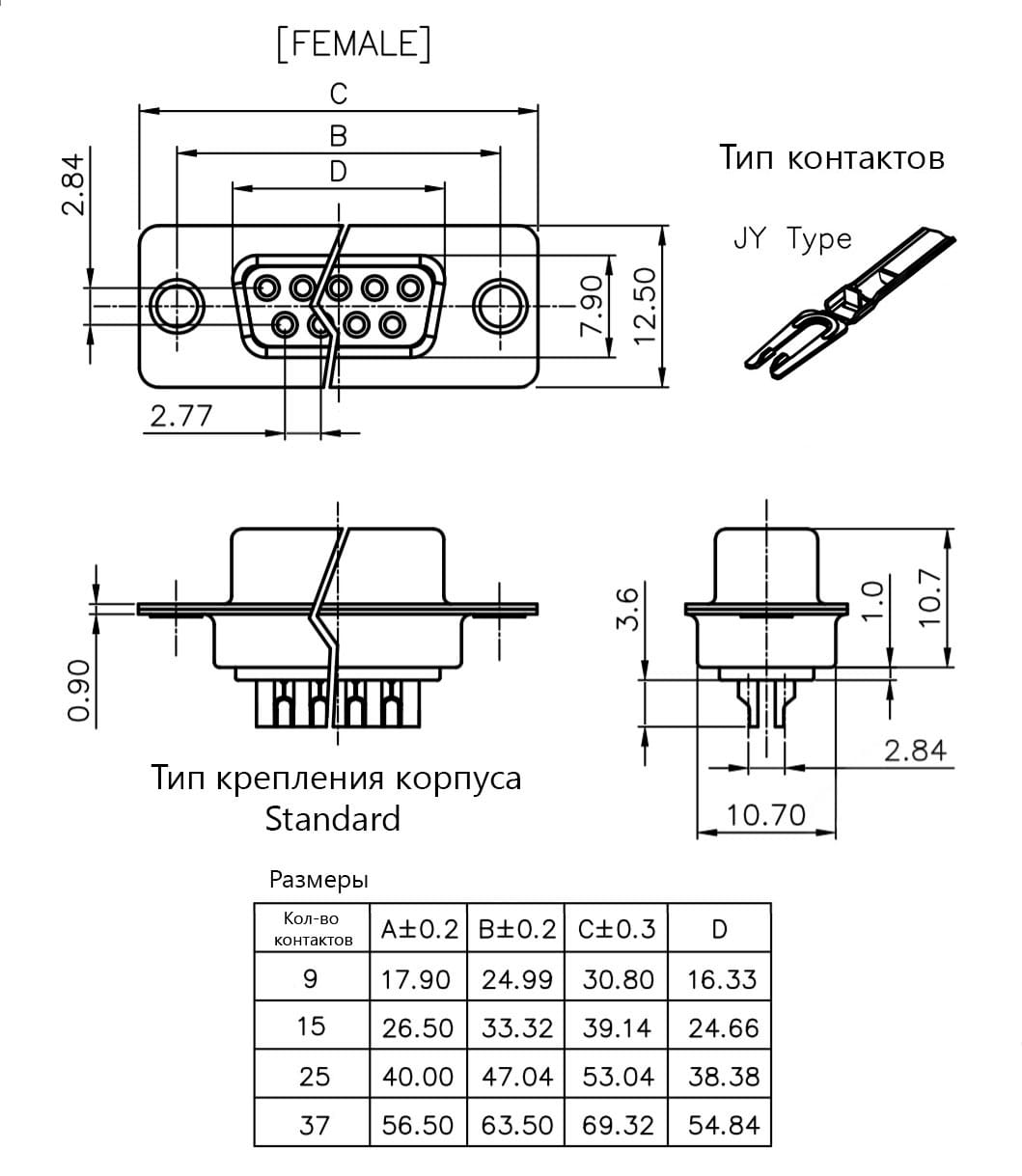

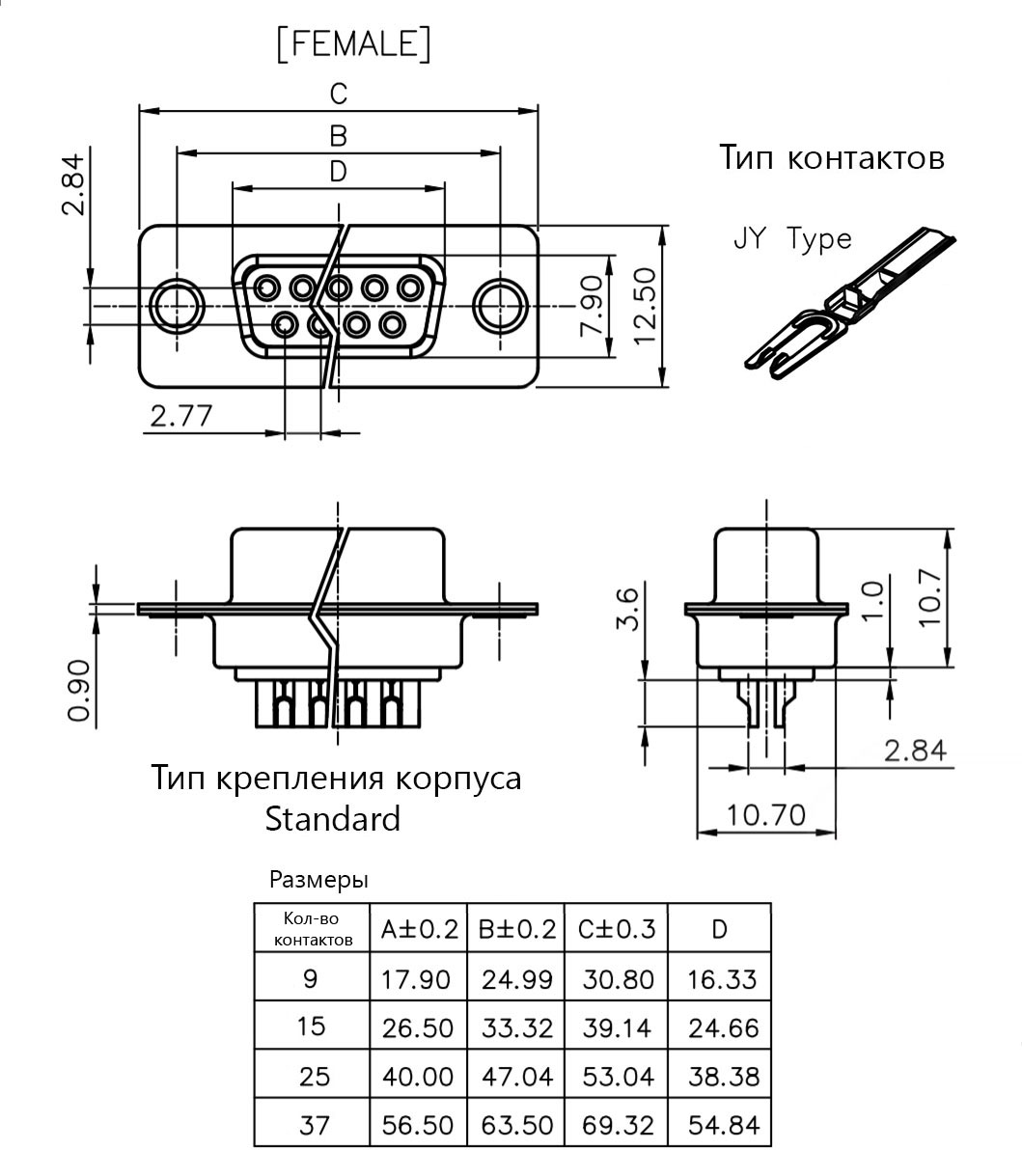

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 605 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 35 / 50 / 150 шт в упаковке
- Date code / партия
- Год / маркировка: 2015 / 2016
- Документация
- Datasheet: 2
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
201535 шт3105 шт
201650 шт150 шт
2015150 шт3450 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDB-37FRUICHIАрт. RU 55203 18,00 ₽605 шт по каталогу |  25,00 ₽1 160 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  29,69 ₽200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  14,60 ₽15 050 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  10,89 ₽1 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | F - розетка | F - розеткаСовпадает | М - вилкаОтличается | F - розеткаСовпадает | F - розеткаСовпадает |
| Количество контактов | 37 в два ряда | 37 в два рядаСовпадает | 37 в два рядаСовпадает | 25 в два рядаОтличается | 15 в два рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 25,00 ₽1 160 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий37 в два рядаАналог37 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 29,69 ₽200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогМ - вилкаОтличается
- Количество контактов
- Текущий37 в два рядаАналог37 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 14,60 ₽15 050 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий37 в два рядаАналог25 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 10,89 ₽1 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий37 в два рядаАналог15 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
