Datasheet DB-25F CONNFLY
Технические параметры, размеры и рекомендации производителя
DB-25F CONNFLY
- MPN
- DB-25F CONNFLY
- Бренд
- CONNFLY
- Артикул RU
- 109303
Основные параметры
- Высота
- 12,5 мм
- Ширина
- 53,04 ± 0,3 мм
- Глубина
- 15,3 мм
- Особенности
- тип контакта - JY
- Шаг
- 2,77 мм
- Контактное сопротивление, не более
- 20 мОм
22 шт в наличии23,73 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 мм
- Ширина
- 53,04 ± 0,3 мм
- Глубина
- 15,3 мм
- Способ монтажа
- пайка
- Количество контактов
- 25 в два ряда
Условия эксплуатации
- Рабочая температура
- -40 ...+105 °С
Другие параметры
- Особенности
- тип контакта - JY
- Шаг
- 2,77 мм
- Тип разъёма
- F - розетка

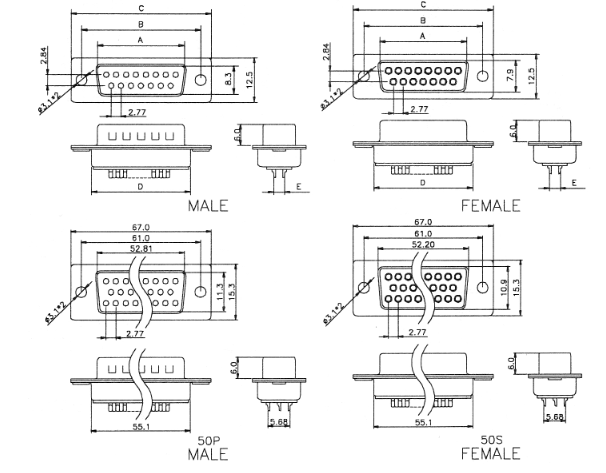

Документация и схема
Условия поставки
Обновлено 18.09.2026- Источник / остаток
- Каталог RU Electronics · 22 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 22 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано22 шт122 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDB-25F CONNFLYCONNFLYАрт. RU 109303 23,73 ₽22 шт по каталогу |  14,60 ₽15 050 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  25,00 ₽1 160 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  10,89 ₽1 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  79,86 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает | пайкаСовпадает |
| Тип разъёма | F - розетка | F - розеткаСовпадает | F - розеткаСовпадает | F - розеткаСовпадает | F - розеткаСовпадает |
| Количество контактов | 25 в два ряда | 25 в два рядаСовпадает | 37 в два рядаОтличается | 15 в два рядаОтличается | 50 в три рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 14,60 ₽15 050 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог25 в два рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 25,00 ₽1 160 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог37 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 10,89 ₽1 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог15 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 79,86 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийпайкаАналогпайкаСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий25 в два рядаАналог50 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
