RUICHI CW4L2-20A-S сетевой EMI/RFI фильтр

однофазный, 250VAC, 20A, двухкаскадный, высокопроизводительный, компактный

MPN
CW4L2-20A-S
Бренд
Ruichi
Артикул RU
125476

Основные параметры

Номинальный ток, А
20
Номинальное напряжение, В
115/250 (50/ 60 Гц)
Категория
климатическая - 25/085/21
Диэлектрическая прочность
1500 (фаза-фаза) / 2150 (фаза-земля) В
Сопротивление изоляции, МОм, не менее
50 (при Uисп = 500 VDC)
Ток утечки, мА
не более 0,5
Все характеристики
Документация
47 шт в наличии1 089,72 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Диэлектрическая прочность
1500 (фаза-фаза) / 2150 (фаза-земля) В
Сопротивление изоляции, МОм, не менее
50 (при Uисп = 500 VDC)
Ток утечки, мА
не более 0,5
Номинальное напряжение, В
115/250 (50/ 60 Гц)
Номинальный ток, А
20

Монтаж и корпус

Материал корпуса
Никелированное железо

Упаковка и вес

Вес брутто
232.00
Транспортная упаковка: размер/кол-во
44*30.5*23/50

Другие параметры

Категория
климатическая - 25/085/21
Тип
Однофазный EMI/RFI фильтр
Тип разъёма
винтовое крепление

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

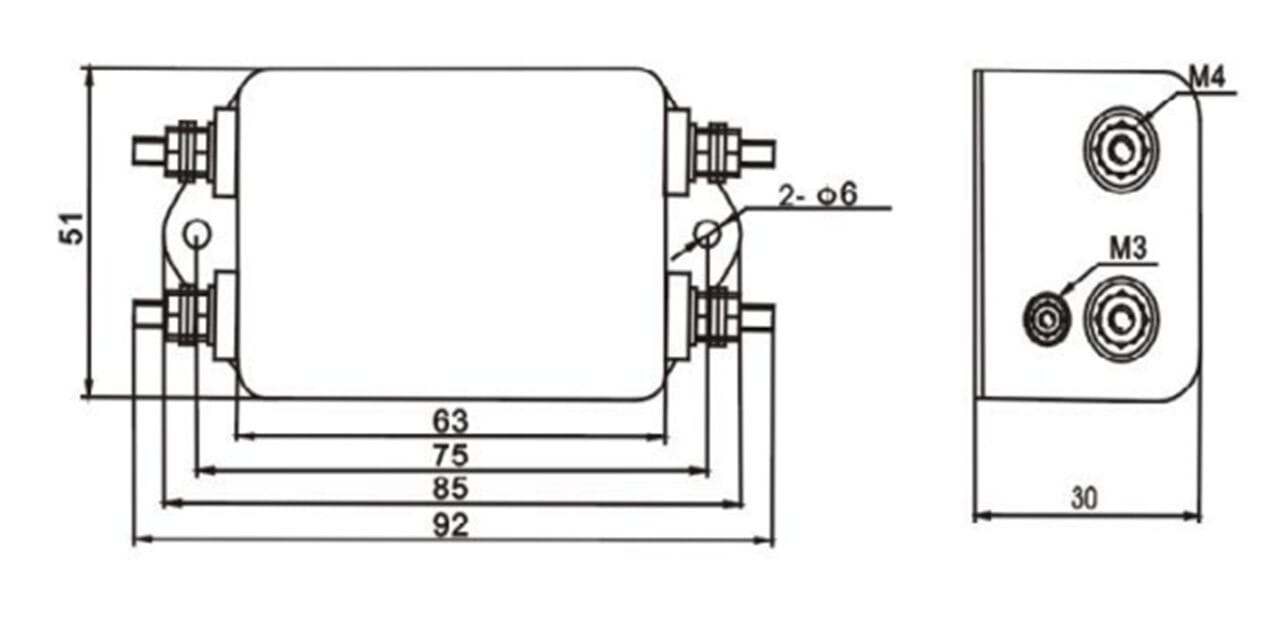

Миниатюра: Схема CW4L2-20A-S
IMAGE · Схема

Схема CW4L2-20A-S

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.10.2026
Источник / остаток
Каталог RU Electronics · 47 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Однофазный сетевой EMI/RFI фильтр RUICHI CW4L2-20A-S рассчитан на ток до 20А при напряжении 115/250VAC. Отличается компактным корпусом, удобным болтовым монтажом и двухступенчатой фильтрацией, обеспечивающей высокую эффективность подавления электромагнитных помех. Оптимально подходит для применения в промышленном оборудовании, системах автоматизации, станках с ЧПУ и другой производственной электронике.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт4747 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарCW4L2-20A-SRUICHIАрт. RU 125476
1 089,72 ₽47 шт по каталогу
Параметрический вариантRUICHICW4L2-20A-TАрт. RU 125477
820,80 ₽36 шт ожидается по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHICW4L2-10A-SАрт. RU 125474
889,32 ₽25 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

Параметрический вариантRUICHIDL-20EA3Арт. RU 90861
3 780,00 ₽46 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Параметрический вариантRUICHIDL-20T1Арт. RU 99006
1 202,98 ₽19 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Тип разъёмавинтовое креплениевинтовое креплениеСовпадаетвинтовое креплениеСовпадает—Нет данных5 винтовых выводаОтличается
Материал корпусаНикелированное железоНикелированное железоСовпадаетНикелированное железоСовпадает—Нет данных—Нет данных
Номинальное напряжение, В115/250 (50/ 60 Гц)115/250 (50/ 60 Гц)Совпадает—Нет данных440 / 250Отличается250 / 110 (50/ 60 Гц)Отличается
Номинальный ток, А2020Совпадает—Нет данных20Совпадает20Совпадает
Сопротивление изоляции, МОм, не менее50 (при Uисп = 500 VDC)50 (при Uисп = 500 VDC)Совпадает—Нет данных200 (при Uисп.dc=500 В)Отличается50 (при Uисп.dc=500 В)Отличается
  • Параметрический вариантRUICHICW4L2-20A-TАрт. RU 125477
    820,80 ₽36 шт ожидается по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Тип разъёма
    Текущийвинтовое креплениеАналогвинтовое креплениеСовпадает
    Материал корпуса
    ТекущийНикелированное железоАналогНикелированное железоСовпадает
    Номинальное напряжение, В
    Текущий115/250 (50/ 60 Гц)Аналог115/250 (50/ 60 Гц)Совпадает
    Номинальный ток, А
    Текущий20Аналог20Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий50 (при Uисп = 500 VDC)Аналог50 (при Uисп = 500 VDC)Совпадает
    Открыть товар
  • Параметрический вариантRUICHICW4L2-10A-SАрт. RU 125474
    889,32 ₽25 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Тип разъёма
    Текущийвинтовое креплениеАналогвинтовое креплениеСовпадает
    Материал корпуса
    ТекущийНикелированное железоАналогНикелированное железоСовпадает
    Номинальное напряжение, В
    Текущий115/250 (50/ 60 Гц)Аналог—Нет данных
    Номинальный ток, А
    Текущий20Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий50 (при Uисп = 500 VDC)Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIDL-20EA3Арт. RU 90861
    3 780,00 ₽46 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Тип разъёма
    Текущийвинтовое креплениеАналог—Нет данных
    Материал корпуса
    ТекущийНикелированное железоАналог—Нет данных
    Номинальное напряжение, В
    Текущий115/250 (50/ 60 Гц)Аналог440 / 250Отличается
    Номинальный ток, А
    Текущий20Аналог20Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий50 (при Uисп = 500 VDC)Аналог200 (при Uисп.dc=500 В)Отличается
    Открыть товар
  • Параметрический вариантRUICHIDL-20T1Арт. RU 99006
    1 202,98 ₽19 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Тип разъёма
    Текущийвинтовое креплениеАналог5 винтовых выводаОтличается
    Материал корпуса
    ТекущийНикелированное железоАналог—Нет данных
    Номинальное напряжение, В
    Текущий115/250 (50/ 60 Гц)Аналог250 / 110 (50/ 60 Гц)Отличается
    Номинальный ток, А
    Текущий20Аналог20Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий50 (при Uисп = 500 VDC)Аналог50 (при Uисп.dc=500 В)Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
