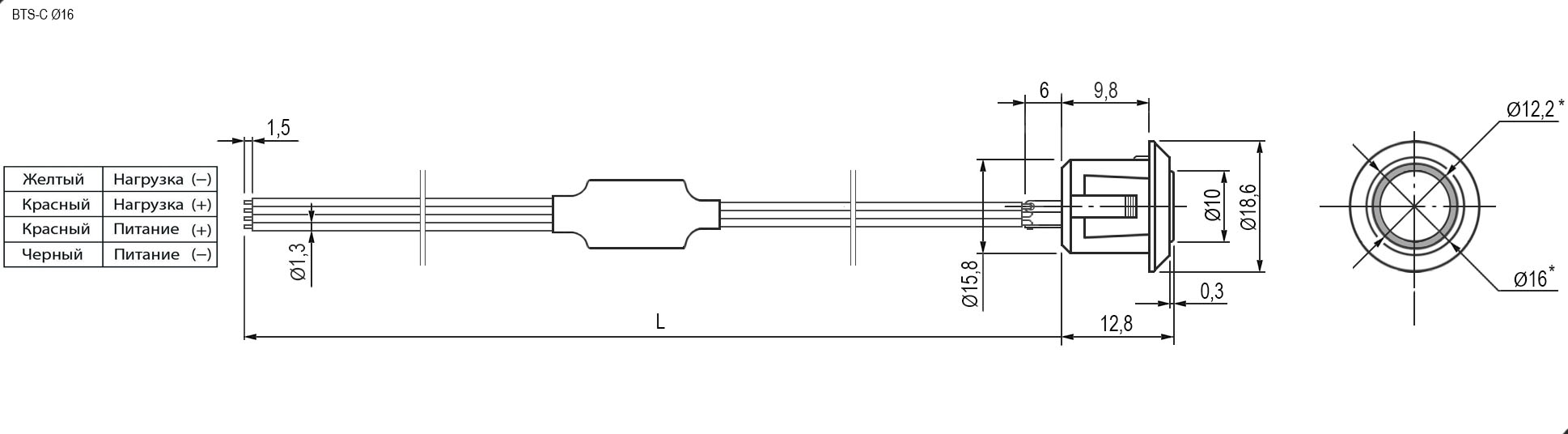

Схема BTS-C 24v BLUE ф16 Self-locking
Габаритный чертёж и расположение контактов
Сенсорные кнопки
Кнопка сенсорная RUICHI BTS-C, 24 В, синяя, диаметр 16 мм, самоблокирующаяся
Кнопка сенсорная RUICHI BTS-C, 24 В, синяя, диаметр 16 мм, самоблокирующаяся
- MPN
- BTS-C 24v BLUE ф16 Self-locking
- Бренд
- Ruichi
- Артикул RU
- 108418
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 79 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
79 шт в наличии296,40 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Вес брутто
- 6.00
- Транспортная упаковка: размер/кол-во
- 35*30*20/100
- Глубина
- 12,8 мм
- Диаметр, мм
- (габарит) 18,6
- Степень защиты
- IP68
- Тип выключателя
- кнопка сенсорная
- Максимальный ток
- 2 А
- Номинальное напряжение
- 24 (DC) В
- Диаметр корпуса
- 15,8 мм
- Размер установочного отверстия
- Ф16 мм
- Максимальная мощность нагрузки
- 48 Вт
- Наличие и тип подсветки
- металлик, цвет индикатора синий
- Длина кабеля
- (L) 230 ± 5 мм
- Функция бесступенчатого затемнения
- нет
- Ток покоя, не более
- 60 мкА
- Диаметр (мм)
- (габарит) 18,6 мм
- Размер установочного отверстия (мм)
- Ф16 мм
- Диапазон рабочих температур
- -20...+80 °С
- Цвет
- металлик, цвет индикатора синий
Описание
Кнопка сенсорная RUICHI BTS-C, 24 В, синяя, диаметр 16 мм, самоблокирующаяся представляет собой металлическую площадку, подключенную к выводу микроконтроллера.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20262 шт3978 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBTS-C 24v BLUE ф16 Self-lockingRUICHIАрт. RU 108418 296,40 ₽79 шт по каталогу |  180,96 ₽100 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров | 139,57 ₽100 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |  180,96 ₽70 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 149,76 ₽60 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Диаметр корпуса | 15,8 мм | 12,7 ммОтличается | 9,7 ммОтличается | 16 ммОтличается | 9,7 ммОтличается |
| Максимальный ток | 2 А | 2 АСовпадает | 2 АСовпадает | 2 АСовпадает | 2 АСовпадает |
| Номинальное напряжение | 24 (DC) В | 24 (DC) ВСовпадает | 24 (DC) ВСовпадает | 24 ВОтличается | 24 ВОтличается |
| Ток покоя, не более | 60 мкА | 60 мкАСовпадает | 60 мкАСовпадает | 60 мкАСовпадает | 60 мкАСовпадает |
| Глубина | 12,8 мм | 10,5 (max) ммОтличается | 10,7 (max) ммОтличается | 10,6 (max) ммОтличается | 10,7 (max) ммОтличается |
- 180,96 ₽100 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Диаметр корпуса
- Текущий15,8 ммАналог12,7 ммОтличается
- Максимальный ток
- Текущий2 ААналог2 АСовпадает
- Номинальное напряжение
- Текущий24 (DC) ВАналог24 (DC) ВСовпадает
- Ток покоя, не более
- Текущий60 мкААналог60 мкАСовпадает
- Глубина
- Текущий12,8 ммАналог10,5 (max) ммОтличается
- 139,57 ₽100 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Диаметр корпуса
- Текущий15,8 ммАналог9,7 ммОтличается
- Максимальный ток
- Текущий2 ААналог2 АСовпадает
- Номинальное напряжение
- Текущий24 (DC) ВАналог24 (DC) ВСовпадает
- Ток покоя, не более
- Текущий60 мкААналог60 мкАСовпадает
- Глубина
- Текущий12,8 ммАналог10,7 (max) ммОтличается
- 180,96 ₽70 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Диаметр корпуса
- Текущий15,8 ммАналог16 ммОтличается
- Максимальный ток
- Текущий2 ААналог2 АСовпадает
- Номинальное напряжение
- Текущий24 (DC) ВАналог24 ВОтличается
- Ток покоя, не более
- Текущий60 мкААналог60 мкАСовпадает
- Глубина
- Текущий12,8 ммАналог10,6 (max) ммОтличается
- 149,76 ₽60 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Диаметр корпуса
- Текущий15,8 ммАналог9,7 ммОтличается
- Максимальный ток
- Текущий2 ААналог2 АСовпадает
- Номинальное напряжение
- Текущий24 (DC) ВАналог24 ВОтличается
- Ток покоя, не более
- Текущий60 мкААналог60 мкАСовпадает
- Глубина
- Текущий12,8 ммАналог10,7 (max) ммОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
