Datasheet BTB16-800B
Технические параметры, размеры и рекомендации производителя
Симисторы
BTB16-800B Weida симистор (триак) 800 В, 16 А, TO-220AB
BTB16-800B Weida симистор (триак) 800 В, 16 А, TO-220AB
- MPN
- BTB16-800B
- Бренд
- WEIDA
- Артикул RU
- 116783
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
200 шт в наличии26,44 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Режим работы
- 4Q
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 16
- Максимальный ударный ток (Itsm), А
- 160
- Ток удержания, мА
- 60
- Ток управления (I-II-III-IV), мА
- 50-50-50-70
- Предельная скорость нарастания dV/dt, В/мкс
- 500
- Упаковка
- TUBE, 50 шт.
- Вес брутто
- 3.12
- Транспортная упаковка: размер/кол-во
- 59.5*25*19/1000

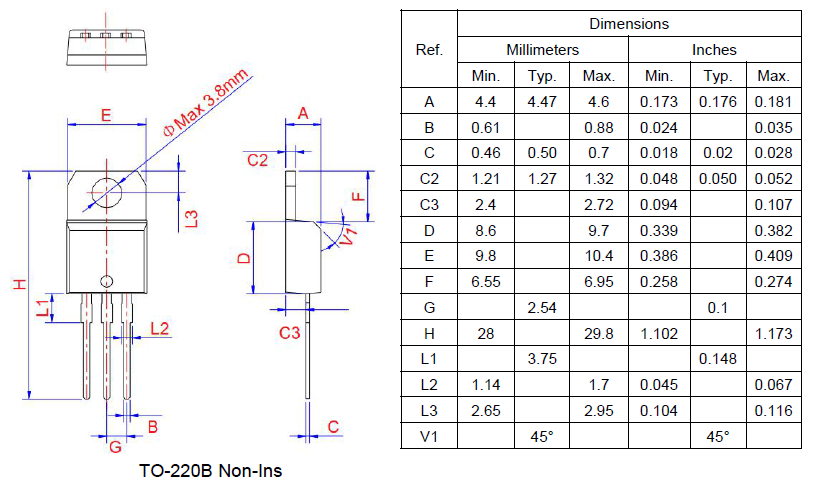

- Корпус
- TO-220AB
- Способ монтажа
- Сквозной
- Диапазон рабочих температур, °C
- -40...+125 °С
Описание
BTB16-800B четырехквадрантный симистор (триак) для сквозного монтажа в корпусе TO-220AB. Максимальное обратное напряжение 800 Вольт, максимальный коммутируемый ток 16 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 500 В/мкс. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт4200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBTB16-800BWEIDAАрт. RU 116783 26,44 ₽200 шт по каталогу |  25,39 ₽1 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 25,39 ₽50 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  16,57 ₽200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  16,37 ₽650 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-220AB | TO-220ABСовпадает | TO-220ABСовпадает | TO-220ABСовпадает | TO-220ABСовпадает |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 16 | 16Совпадает | 16Совпадает | 10Отличается | 8Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 800 | 800Совпадает | 600Отличается | 800Совпадает | 800Совпадает |
| Максимальный ударный ток (Itsm), А | 160 | 160Совпадает | 160Совпадает | 100Отличается | 80Отличается |
- 25,39 ₽1 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220ABАналогTO-220ABСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог16Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог160Совпадает
- 25,39 ₽50 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220ABАналогTO-220ABСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог16Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог160Совпадает
- 16,57 ₽200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220ABАналогTO-220ABСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог10Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог100Отличается
- 16,37 ₽650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220ABАналогTO-220ABСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог8Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог80Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
