Datasheet BTA80-1200B
Технические параметры, размеры и рекомендации производителя

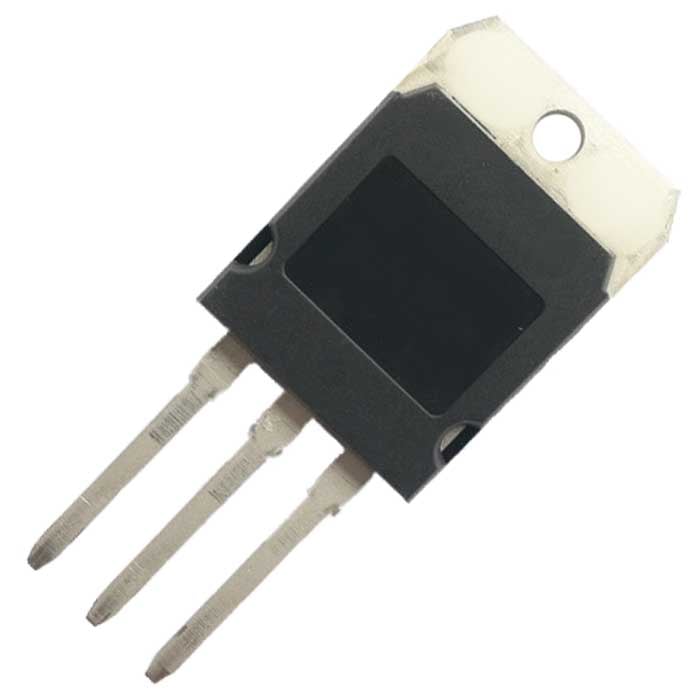

BTA80-1200B KY симистор (триак) 1200 В
80 А, ITO-247ins
- MPN
- BTA80-1200B
- Бренд
- KY
- Артикул RU
- 120935
Основные параметры
- Режим работы
- Стандартный, бесснаберный
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 1200
- Коммутируемый ток, А
- 80
- Максимальный ударный ток (Itsm), А
- 800
- Ток удержания, мА
- 80
- Ток управления (I-II-III-IV), мА
- 50-50-50--
55 шт в наличии412,77 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 1200
- Коммутируемый ток, А
- 80
- Максимальный ударный ток (Itsm), А
- 800
- Ток удержания, мА
- 80
- Ток управления (I-II-III-IV), мА
- 50-50-50--
Монтаж и корпус
- Корпус
- ITO-247ins
- Способ монтажа
- Сквозной
Упаковка и вес
- Вес брутто
- 14.20
- Транспортная упаковка: размер/кол-во
- 56.5*27*20/200
Другие параметры
- Режим работы
- Стандартный, бесснаберный
- Предельная скорость нарастания dV/dt, В/мкс
- 1500

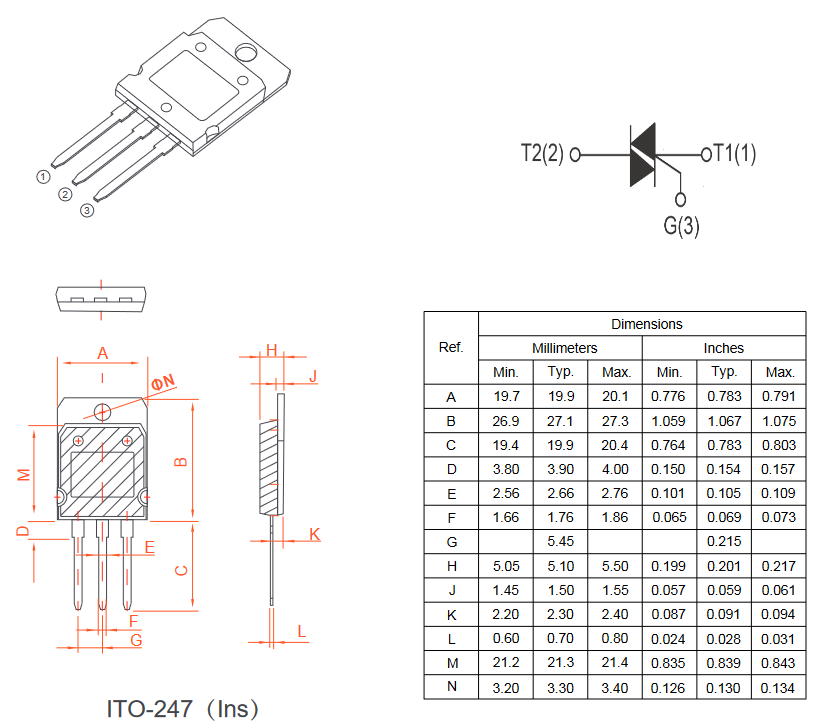

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 55 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BTA80-1200B стандартный трехквадрантный симистор (триак) для сквозного монтажа в изолированном корпусе ITO-247. Максимальное обратное напряжение 1200 Вольт, максимальный коммутируемый ток 80 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 1500 В/мкс. Не требует дополнительного R-C снаббера. Позволяет работать с более высокими скоростями нарастания dV/dt по сравнению с 4Q версией.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт55 шт
202425 шт250 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBTA80-1200BKYАрт. RU 120935 412,77 ₽55 шт по каталогу |  91,15 ₽719 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  159,75 ₽525 шт по каталогу Совпадает 1 из 4 сравнимых параметров | 51,80 ₽75 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  43,80 ₽420 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | ITO-247ins | TO-3PОтличается | TO-220Отличается | TO-220Отличается | TO-220AB insОтличается |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 80 | 40Отличается | 25Отличается | 12Отличается | 25Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 1200 | 1200Совпадает | —Нет данных | 600Отличается | 600Отличается |
| Максимальный ударный ток (Itsm), А | 800 | 400Отличается | 250Отличается | —Нет данных | 250Отличается |
- 91,15 ₽719 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийITO-247insАналогTO-3PОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий80Аналог40Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог1200Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий800Аналог400Отличается
- 159,75 ₽525 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Корпус
- ТекущийITO-247insАналогTO-220Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий80Аналог25Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог—Нет данных
- Максимальный ударный ток (Itsm), А
- Текущий800Аналог250Отличается
- 51,80 ₽75 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Корпус
- ТекущийITO-247insАналогTO-220Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий80Аналог12Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий800Аналог—Нет данных
- 43,80 ₽420 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийITO-247insАналогTO-220AB insОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий80Аналог25Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий1200Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий800Аналог250Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
