Datasheet BTA26-600B
Технические параметры, размеры и рекомендации производителя
BTA26-600B Weida симистор; 600 В
25 А, TO-3P
- MPN
- BTA26-600B
- Бренд
- WEIDA
- Артикул RU
- 101229
Основные параметры
- Режим работы
- 4Q
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 600
- Коммутируемый ток, А
- 25
- Максимальный ударный ток (Itsm), А
- 250
- Ток удержания, мА
- 75
- Ток управления (I-II-III-IV), мА
- 50-50-50-70
255 шт в наличии75,24 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 600
- Коммутируемый ток, А
- 25
- Максимальный ударный ток (Itsm), А
- 250
- Ток удержания, мА
- 75
- Ток управления (I-II-III-IV), мА
- 50-50-50-70
Монтаж и корпус
- Корпус
- TO-3P
- Способ монтажа
- Сквозной
Упаковка и вес
- Упаковка
- 50 шт
- Вес брутто
- 6.88
- Транспортная упаковка: размер/кол-во
- 59.5*25*19/1000
Другие параметры
- Режим работы
- 4Q
- Предельная скорость нарастания dV/dt, В/мкс
- 500

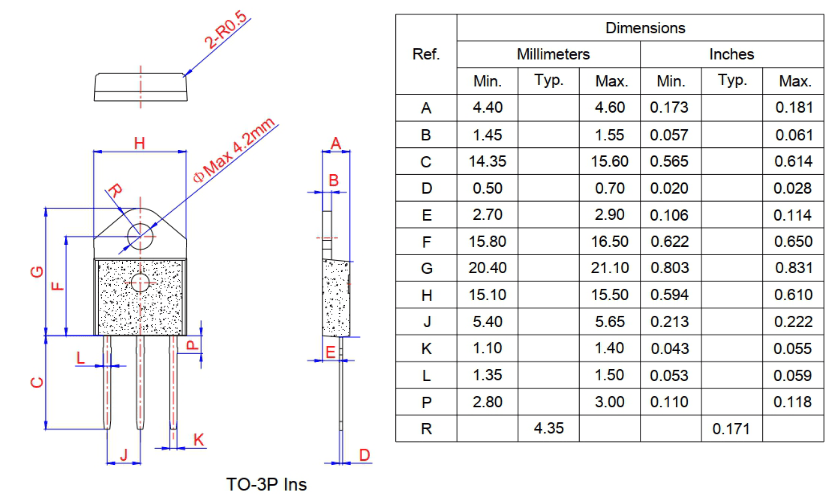

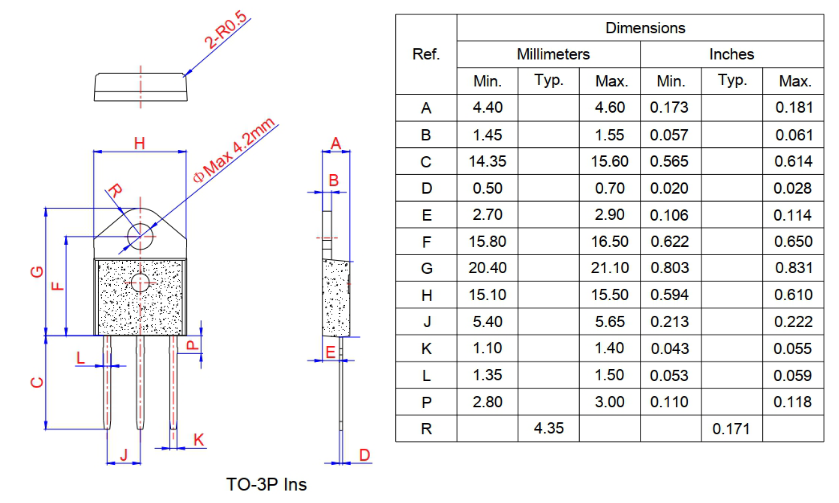

Документация и схема
Условия поставки
Обновлено 13.08.2026- Источник / остаток
- Каталог RU Electronics · 255 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 15 / 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
BTA26-600B четырехквадрантный симистор (триак) для сквозного монтажа в корпусе TO-3P. Максимальное обратное напряжение 600 Вольт, максимальный коммутируемый ток 25 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 500 В/мкс. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202515 шт115 шт
202530 шт8240 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBTA26-600BWEIDAАрт. RU 101229 75,24 ₽255 шт по каталогу |  75,76 ₽510 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  159,75 ₽525 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  43,80 ₽420 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 41,42 ₽100 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-3P | TO-3PСовпадает | TO-220Отличается | TO-220AB insОтличается | TO-220AB insОтличается |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 25 | 25Совпадает | 25Совпадает | 25Совпадает | 25Совпадает |
| Ток удержания, мА | 75 | 75Совпадает | 75Совпадает | 80Отличается | 60Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 600 | 800Отличается | —Нет данных | 600Совпадает | 600Совпадает |
- 75,76 ₽510 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-3PАналогTO-3PСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий25Аналог25Совпадает
- Ток удержания, мА
- Текущий75Аналог75Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог800Отличается
- 159,75 ₽525 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Корпус
- ТекущийTO-3PАналогTO-220Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий25Аналог25Совпадает
- Ток удержания, мА
- Текущий75Аналог75Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог—Нет данных
- 43,80 ₽420 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-3PАналогTO-220AB insОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий25Аналог25Совпадает
- Ток удержания, мА
- Текущий75Аналог80Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог600Совпадает
- 41,42 ₽100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-3PАналогTO-220AB insОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий25Аналог25Совпадает
- Ток удержания, мА
- Текущий75Аналог60Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог600Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
