Datasheet BTA16-600BW
Технические параметры, размеры и рекомендации производителя
Симисторы
BTA16-600BW Weida симистор (триак), 600 В, 16 А, TO-220AB
BTA16-600BW Weida симистор (триак), 600 В, 16 А, TO-220AB
- MPN
- BTA16-600BW
- Бренд
- WEIDA
- Артикул RU
- 119066
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
2 100 шт в наличии24,40 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Режим работы
- Стандартный, бесснаберный
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 600
- Коммутируемый ток, А
- 16
- Максимальный ударный ток (Itsm), А
- 160
- Ток удержания, мА
- 60
- Ток управления (I-II-III-IV), мА
- 50-50-50--
- Предельная скорость нарастания dV/dt, В/мкс
- 1000
- Упаковка
- TUBE, 50 шт.
- Вес брутто
- 3.02
- Транспортная упаковка: размер/кол-во
- 59.5*25*19/5000

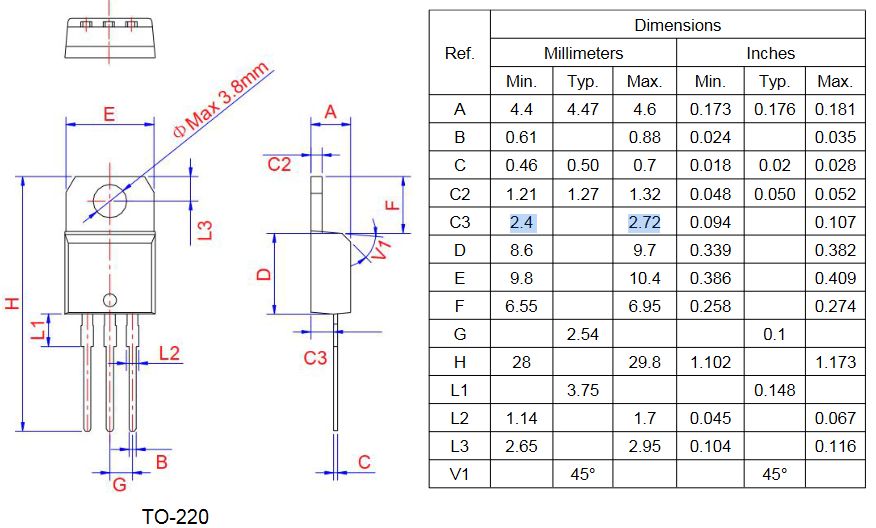

- Корпус
- TO-220AB ins
- Способ монтажа
- Сквозной
- Диапазон рабочих температур, °C
- -40...+125 °С
Описание
BTA16-600BW стандартный трехквадрантный симистор (триак) для сквозного монтажа в корпусе TO-220AB. Максимальное обратное напряжение 600 Вольт, максимальный коммутируемый ток 16 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 1000 В/мкс. Не требует дополнительного R-C снаббера. Позволяет работать с более высокими скоростями нарастания dV/dt по сравнению с 4Q версией. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт422 100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBTA16-600BWWEIDAАрт. RU 119066 24,40 ₽2 100 шт по каталогу |  24,36 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  21,31 ₽850 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 21,35 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  15,88 ₽1 725 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-220AB ins | TO-220AB insСовпадает | TO-220AB insСовпадает | TO-220AB insСовпадает | TO-220AB insСовпадает |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 16 | 16Совпадает | 10Отличается | 12Отличается | 6Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 600 | 800Отличается | 600Совпадает | 600Совпадает | 600Совпадает |
| Максимальный ударный ток (Itsm), А | 160 | 160Совпадает | 100Отличается | 120Отличается | 60Отличается |
- 24,36 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог16Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог800Отличается
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог160Совпадает
- 21,31 ₽850 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог10Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог600Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог100Отличается
- 21,35 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог12Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог600Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог120Отличается
- 15,88 ₽1 725 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий16Аналог6Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог600Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий160Аналог60Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
