Datasheet BTA08-800BW
Технические параметры, размеры и рекомендации производителя

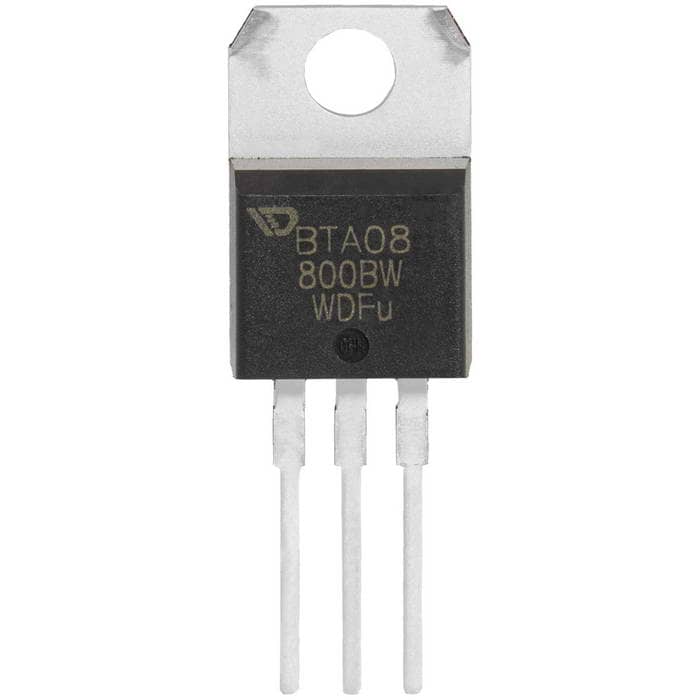

BTA08-800BW Weida симистор (триак)
800 В, 8 А, TO-220AB
- MPN
- BTA08-800BW
- Бренд
- WEIDA
- Артикул RU
- 123242
Основные параметры
- Режим работы
- Стандартный, бесснаберный
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 8
- Максимальный ударный ток (Itsm), А
- 80
- Ток удержания, мА
- 60
- Ток управления (I-II-III-IV), мА
- 50-50-50--
525 шт в наличии19,17 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 8
- Максимальный ударный ток (Itsm), А
- 80
- Ток удержания, мА
- 60
- Ток управления (I-II-III-IV), мА
- 50-50-50--
Монтаж и корпус
- Корпус
- TO-220AB ins
- Способ монтажа
- Сквозной
Упаковка и вес
- Упаковка
- 50 шт
- Вес брутто
- 3.00
Другие параметры
- Режим работы
- Стандартный, бесснаберный
- Предельная скорость нарастания dV/dt, В/мкс
- 1000
Документация и схема
Условия поставки
Обновлено 21.08.2026- Источник / остаток
- Каталог RU Electronics · 525 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
BTA08-800BW стандартный трехквадрантный симистор (триак) для сквозного монтажа в корпусе TO-220AB. Максимальное обратное напряжение 800 Вольт, максимальный коммутируемый ток 8 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 1000 В/мкс. Не требует дополнительного R-C снаббера. Позволяет работать с более высокими скоростями нарастания dV/dt по сравнению с 4Q версией.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202325 шт375 шт
202350 шт9450 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBTA08-800BWWEIDAАрт. RU 123242 19,17 ₽525 шт по каталогу |  18,07 ₽1 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  21,31 ₽400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  22,11 ₽2 250 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 24,36 ₽800 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-220AB ins | TO-220AB insСовпадает | TO-220AB insСовпадает | TO-220AB insСовпадает | TO-220AB insСовпадает |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 8 | 6Отличается | 10Отличается | 12Отличается | 16Отличается |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 800 | 800Совпадает | 800Совпадает | 800Совпадает | 800Совпадает |
| Максимальный ударный ток (Itsm), А | 80 | 60Отличается | 100Отличается | 120Отличается | 160Отличается |
- 18,07 ₽1 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий8Аналог6Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий80Аналог60Отличается
- 21,31 ₽400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий8Аналог10Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий80Аналог100Отличается
- 22,11 ₽2 250 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий8Аналог12Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий80Аналог120Отличается
- 24,36 ₽800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий8Аналог16Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий80Аналог160Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
