PDF · Datasheet
Datasheet BTA06-800SW
Технические параметры, размеры и рекомендации производителя

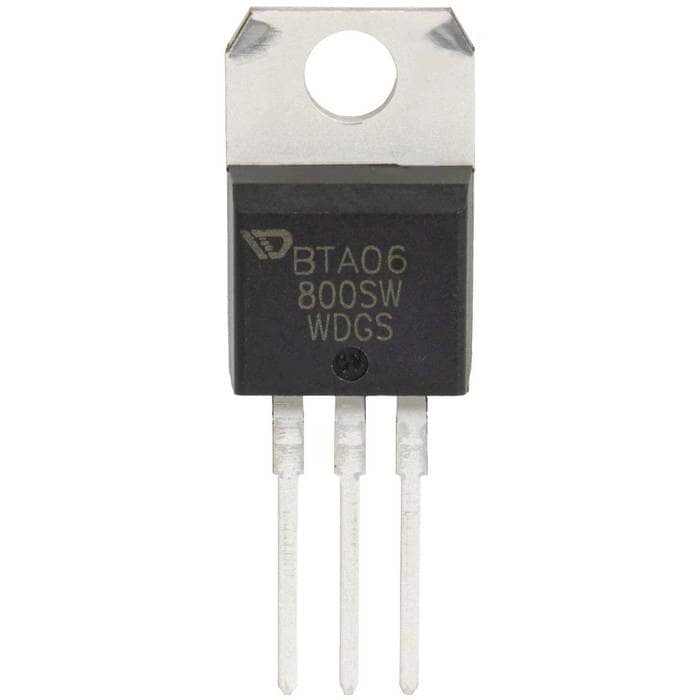

BTA06-800SW Weida симистор (триак)
800 В, 6 А, TO-220AB
- MPN
- BTA06-800SW
- Бренд
- WEIDA
- Артикул RU
- 124387
Основные параметры
- Режим работы
- Стандартный, бесснаберный
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 6
- Максимальный ударный ток (Itsm), А
- 60
- Ток удержания, мА
- 10
- Ток управления (I-II-III-IV), мА
- 10-10-10--
1 725 шт в наличии16,97 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 6
- Максимальный ударный ток (Itsm), А
- 60
- Ток удержания, мА
- 10
- Ток управления (I-II-III-IV), мА
- 10-10-10--
Монтаж и корпус
- Корпус
- TO-220AB ins
- Способ монтажа
- Сквозной
Упаковка и вес
- Упаковка
- 50 шт
- Вес брутто
- 3.15
Другие параметры
- Режим работы
- Стандартный, бесснаберный
- Предельная скорость нарастания dV/dt, В/мкс
- 100

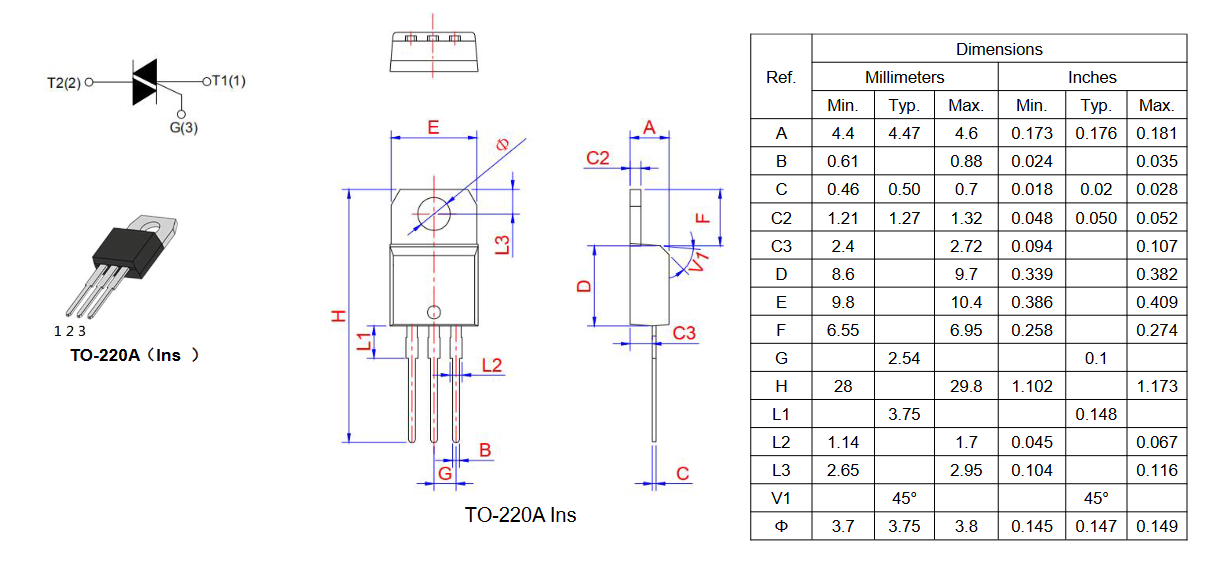

Документация и схема
Условия поставки
Обновлено 06.08.2026- Источник / остаток
- Каталог RU Electronics · 1 725 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 30 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BTA06-800SW стандартный трехквадрантный симистор (триак) для сквозного монтажа в корпусе TO-220AB. Максимальное обратное напряжение 800 Вольт, максимальный коммутируемый ток 6 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 100 В/мкс. Ток удержания не более 10 мА. Не требует дополнительного R-C снаббера. Позволяет работать с более высокими скоростями нарастания dV/dt по сравнению с 4Q версией.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт125 шт
202430 шт130 шт
202450 шт331 650 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBTA06-800SWWEIDAАрт. RU 124387 16,97 ₽1 725 шт по каталогу |  15,87 ₽1 675 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  18,07 ₽1 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  16,97 ₽1 750 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  17,09 ₽520 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-220AB ins | TO-220AB insСовпадает | TO-220AB insСовпадает | TO-220AB insСовпадает | TO-220AB insСовпадает |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 6 | 6Совпадает | 6Совпадает | 6Совпадает | 6Совпадает |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 800 | 800Совпадает | 800Совпадает | 600Отличается | 600Отличается |
| Максимальный ударный ток (Itsm), А | 60 | 60Совпадает | 60Совпадает | 60Совпадает | 60Совпадает |
- 15,87 ₽1 675 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий6Аналог6Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий60Аналог60Совпадает
- 18,07 ₽1 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий6Аналог6Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий60Аналог60Совпадает
- 16,97 ₽1 750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий6Аналог6Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий60Аналог60Совпадает
- 17,09 ₽520 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220AB insАналогTO-220AB insСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий6Аналог6Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Максимальный ударный ток (Itsm), А
- Текущий60Аналог60Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
