Datasheet BT152-800R
Технические параметры, размеры и рекомендации производителя

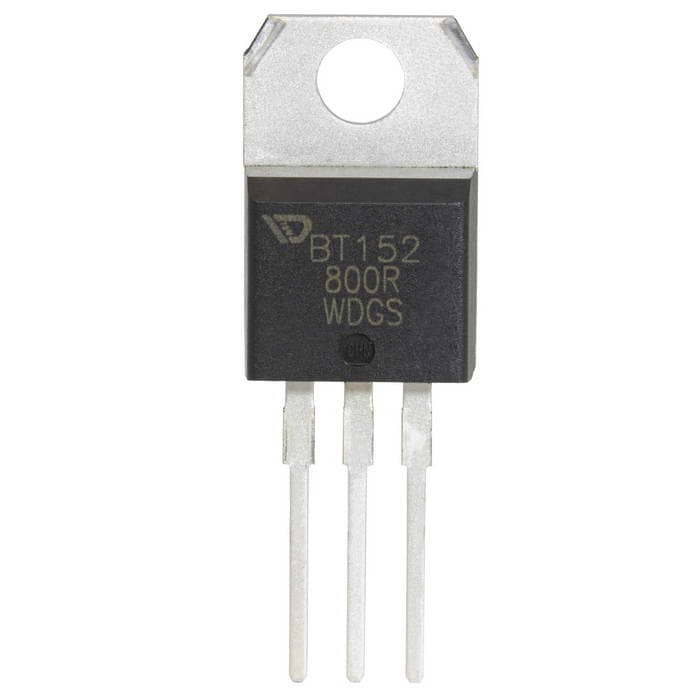

BT152-800R Weida тиристор 800 В
20 А, TO-220AB
- MPN
- BT152-800R
- Бренд
- WEIDA
- Артикул RU
- 116772
Основные параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 20
- Максимальный ударный ток (Itsm), А
- 200
- Ток удержания, мА
- 60
- Ток управления (Igt), мА
- 25
- Предельная скорость нарастания dV/dt, В/мкс
- 200
975 шт в наличии27,18 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 20
- Максимальный ударный ток (Itsm), А
- 200
- Ток удержания, мА
- 60
- Ток управления (Igt), мА
- 25
Монтаж и корпус
- Корпус
- TO-220AB
- Способ монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 3.22
- Транспортная упаковка: размер/кол-во
- 62*27.5*28/1000
- Упаковка
- Tube, 50 шт.
Другие параметры
- Предельная скорость нарастания dV/dt, В/мкс
- 200
- Тип
- Тиристор

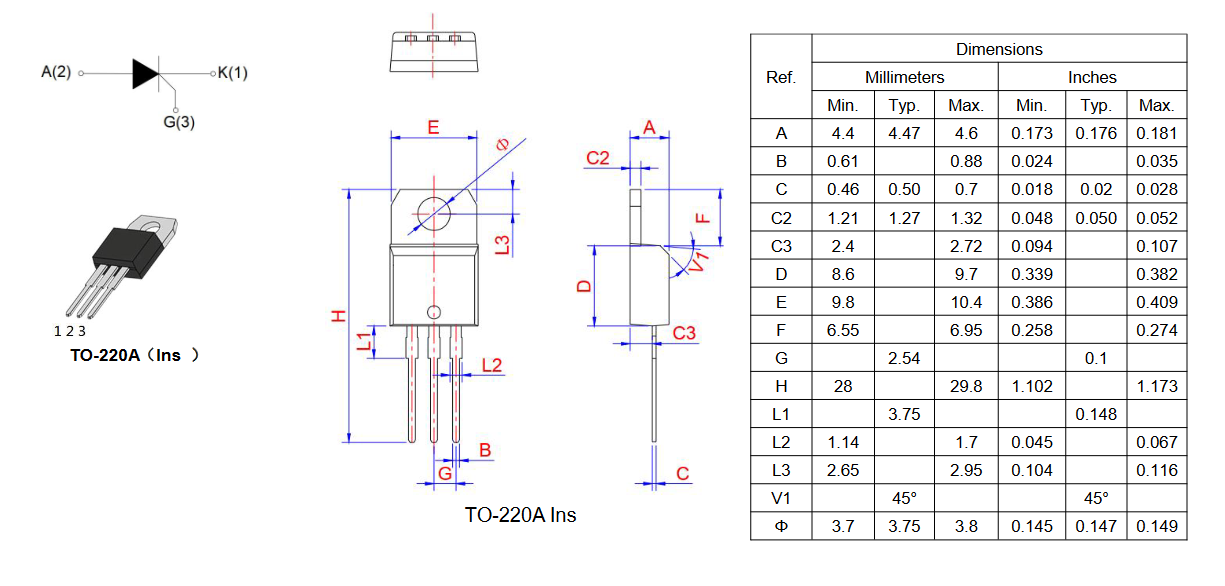

Документация и схема
Условия поставки
Обновлено 11.08.2026- Источник / остаток
- Каталог RU Electronics · 975 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
BT152-800R тиристор для сквозного монтажа в корпусе TO-220AB. Максимальное обратное напряжение 800 Вольт, максимальный коммутируемый ток 20 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 200 В/мкс. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт39975 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBT152-800RWEIDAАрт. RU 116772 27,18 ₽975 шт по каталогу |  18,84 ₽750 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 18,76 ₽650 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 13,69 ₽850 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  3,27 ₽8 200 шт по каталогу Совпадает 1 из 1 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Корпус | TO-220AB | TO-220ABСовпадает | TO-220ABСовпадает | TO-220ABСовпадает | —Нет данных |
| Коммутируемый ток, А | 20 | 20Совпадает | 4Отличается | 4Отличается | —Нет данных |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 800 | 600Отличается | 600Отличается | 600Отличается | —Нет данных |
| Ток управления (Igt), мА | 25 | 5Отличается | 200Отличается | 200Отличается | —Нет данных |
- 18,84 ₽750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220ABАналогTO-220ABСовпадает
- Коммутируемый ток, А
- Текущий20Аналог20Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Ток управления (Igt), мА
- Текущий25Аналог5Отличается
- 18,76 ₽650 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220ABАналогTO-220ABСовпадает
- Коммутируемый ток, А
- Текущий20Аналог4Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Ток управления (Igt), мА
- Текущий25Аналог200Отличается
- 13,69 ₽850 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220ABАналогTO-220ABСовпадает
- Коммутируемый ток, А
- Текущий20Аналог4Отличается
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог600Отличается
- Ток управления (Igt), мА
- Текущий25Аналог200Отличается
- 3,27 ₽8 200 шт по каталогу
Совпадает 1 из 1 сравнимых параметров
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийTO-220ABАналог—Нет данных
- Коммутируемый ток, А
- Текущий20Аналог—Нет данных
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог—Нет данных
- Ток управления (Igt), мА
- Текущий25Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
