Datasheet BT138X-600E
Технические параметры, размеры и рекомендации производителя
Симисторы
BT138X-600E Weida симистор (триак), 600 В, 12 А, TO-220F
BT138X-600E Weida симистор (триак), 600 В, 12 А, TO-220F
- MPN
- BT138X-600E
- Бренд
- WEIDA
- Артикул RU
- 123706
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
2 500 шт в наличии16,97 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

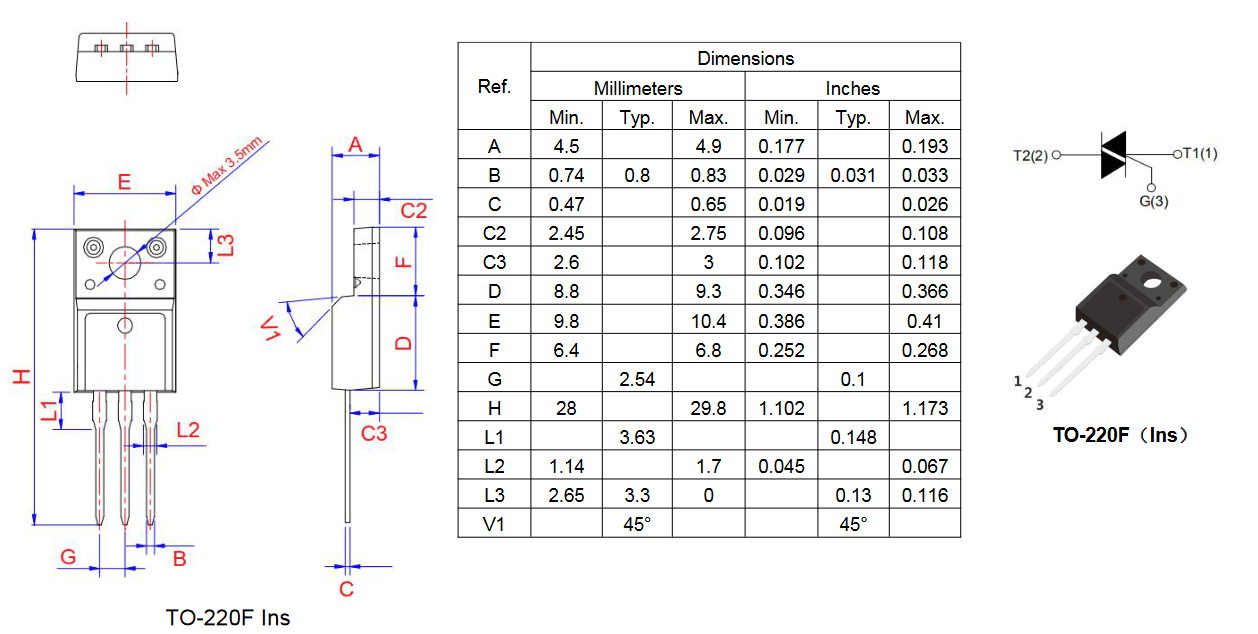

Документация и схема
Характеристики
- Режим работы
- 4Q
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 600
- Коммутируемый ток, А
- 12
- Максимальный ударный ток (Itsm), А
- 120
- Ток удержания, мА
- 20
- Ток управления (I-II-III-IV), мА
- 10-10-10-25
- Предельная скорость нарастания dV/dt, В/мкс
- 50
- Упаковка
- 50 шт
- Вес брутто
- 3.10
- Транспортная упаковка: размер/кол-во
- 59*25*19/2000
- Корпус
- TO-220F
- Способ монтажа
- Сквозной
Описание
BT138X-600E четырехквадрантный симистор (триак) для сквозного монтажа в корпусе TO-220F. Максимальное обратное напряжение 600 Вольт, максимальный коммутируемый ток 12 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 50 В/мкс. Применяется для коммутации и управления мощными нагрузками, в качестве управляемого выпрямителя.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт502 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBT138X-600EWEIDAАрт. RU 123706 16,97 ₽2 500 шт по каталогу |  16,97 ₽925 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  16,98 ₽1 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  22,31 ₽649 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  19,30 ₽3 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-220F | TO-220FСовпадает | TO-220ABОтличается | TO-220AB insОтличается | TO-220AB insОтличается |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коммутируемый ток, А | 12 | 12Совпадает | 12Совпадает | 12Совпадает | 12Совпадает |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 600 | 800Отличается | 600Совпадает | 600Совпадает | 800Отличается |
| Максимальный ударный ток (Itsm), А | 120 | 120Совпадает | 120Совпадает | 120Совпадает | 120Совпадает |
- 16,97 ₽925 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220FАналогTO-220FСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий12Аналог12Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог800Отличается
- Максимальный ударный ток (Itsm), А
- Текущий120Аналог120Совпадает
- 16,98 ₽1 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220FАналогTO-220ABОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий12Аналог12Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог600Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий120Аналог120Совпадает
- 22,31 ₽649 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220FАналогTO-220AB insОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий12Аналог12Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог600Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий120Аналог120Совпадает
- 19,30 ₽3 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220FАналогTO-220AB insОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коммутируемый ток, А
- Текущий12Аналог12Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий600Аналог800Отличается
- Максимальный ударный ток (Itsm), А
- Текущий120Аналог120Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
