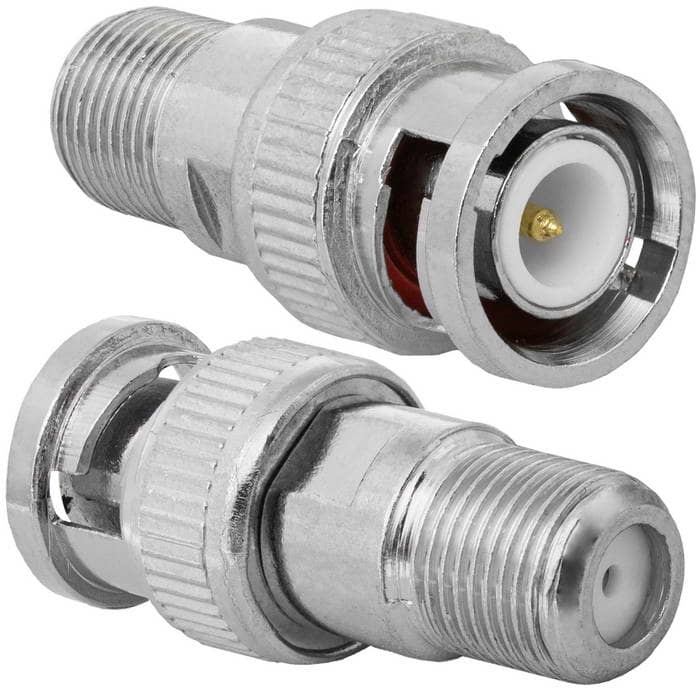

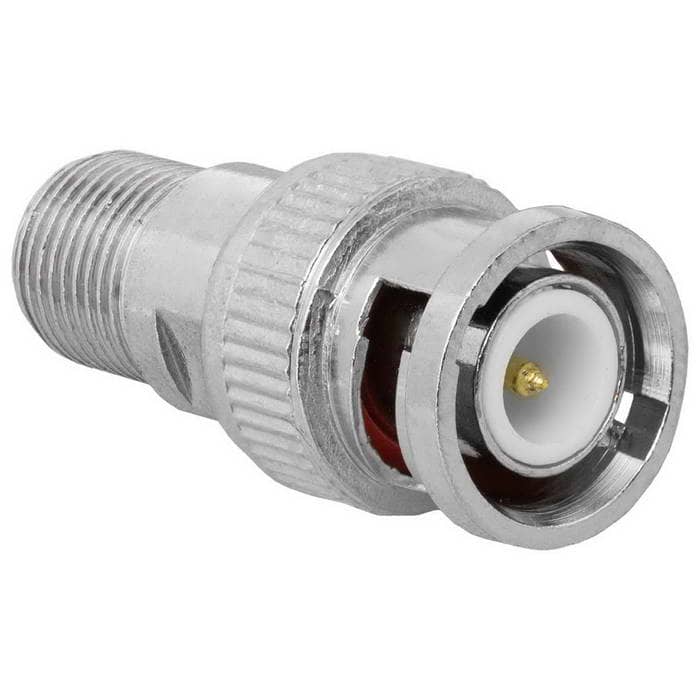

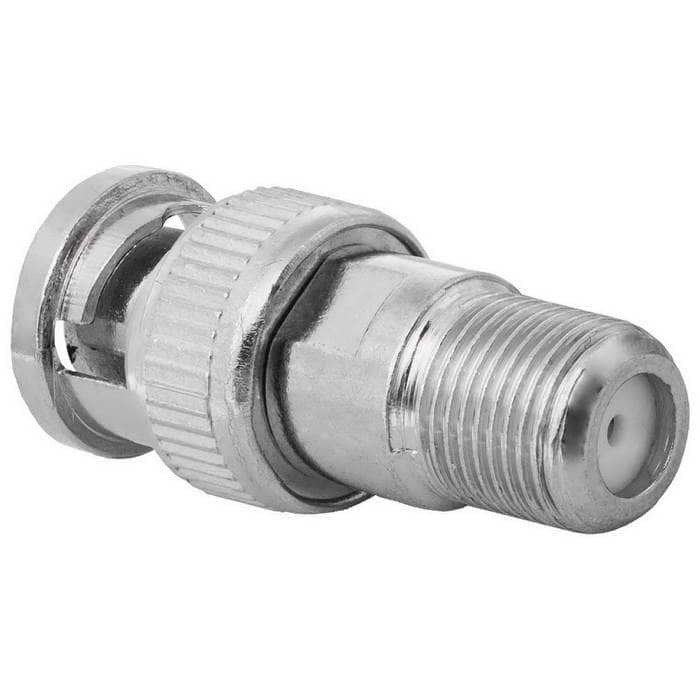

Разъём высокочастотный RUICHI BNCP-FJ

обжимной

MPN
BNCP-FJ
Бренд
Ruichi
Артикул RU
61358

Основные параметры

Описание
Переходник коаксиальный ВЧ (plug/ jack)
Диапазон рабочих частот, ГГц
до 1
Волновое сопротивление, Ом
50
Сопротивление изоляции, МОм, не менее
500
Длина кабеля, мм
130 ± 3
Диаметр корпуса, мм
14,7
Все характеристики
Документация
1 000 шт в наличии25,27 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 1
Волновое сопротивление, Ом
50
Сопротивление изоляции, МОм, не менее
500

Монтаж и корпус

Длина кабеля, мм
130 ± 3
Диаметр корпуса, мм
14,7
Материал корпуса
никелированная латунь
Глубина, мм
33

Условия эксплуатации

Диапазон рабочих температур, °C
-65...+165

Упаковка и вес

Вес брутто
9.73
Транспортная упаковка: размер/кол-во
33.5*25*29/1500

Другие параметры

Описание
Переходник коаксиальный ВЧ (plug/ jack)
Тип разъёма
BNC/ M -FJ/ F

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BNCP-FJ

Технические параметры, размеры и рекомендации производителя

Скачать

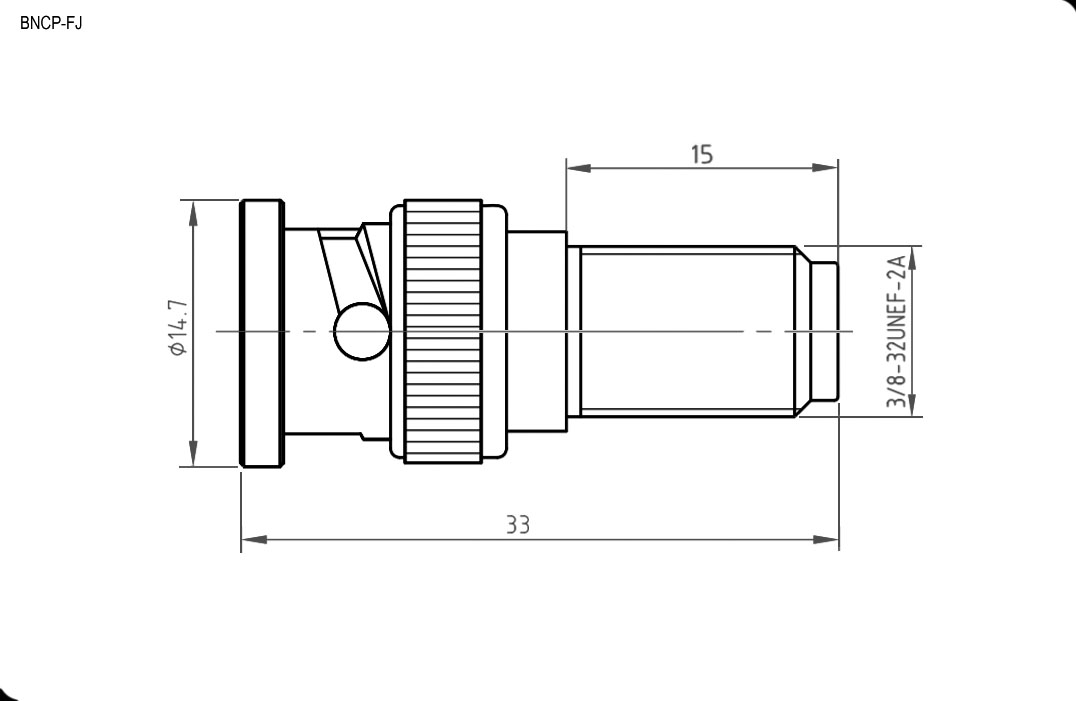

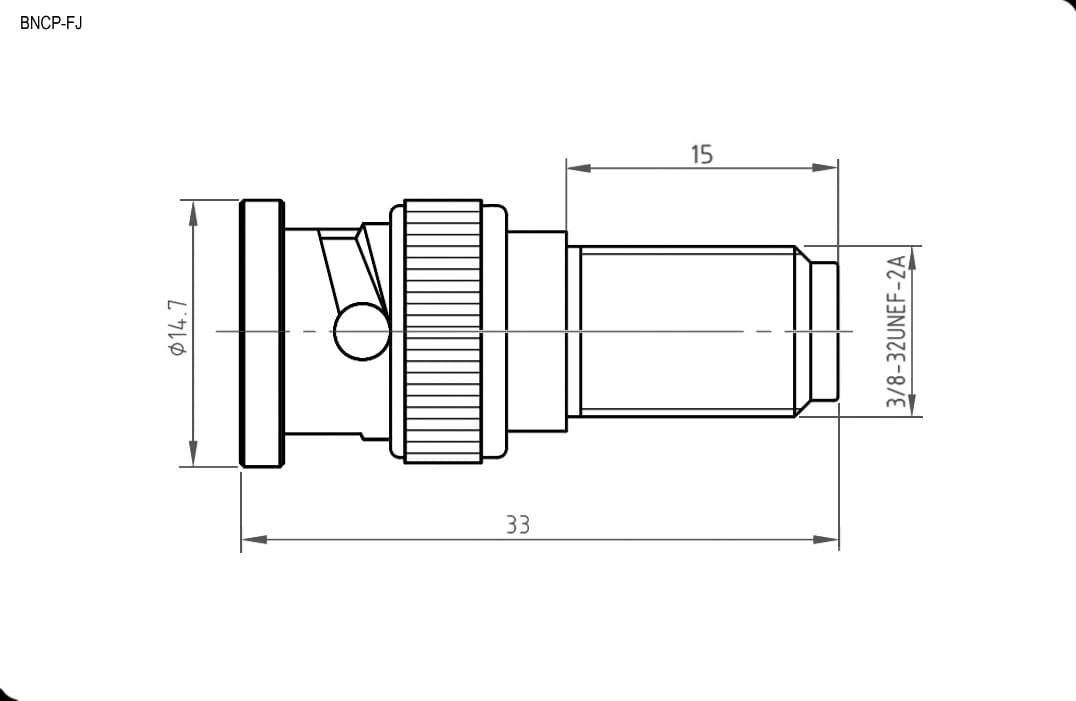

Миниатюра: Схема BNCP-FJ
IMAGE · Схема

Схема BNCP-FJ

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.08.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт201 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBNCP-FJRUICHIАрт. RU 61358
25,27 ₽1 000 шт по каталогу
Параметрический вариантRUICHIFJ-FJАрт. RU 61369
7,19 ₽4 150 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHIFJ-SMAPАрт. RU 93459
66,17 ₽3 370 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHIBNCP-SmAJАрт. RU 72127
86,62 ₽150 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIBNCP-SMAP-RG316 40CMАрт. RU 104954
204,00 ₽90 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Тип разъёмаBNC/ M -FJ/ FПереходник прямой F-типа (jack - гнездо) F - FОтличаетсяАдаптор F гнездо - SMA вилкаОтличаетсяBNC-P / SMA-JОтличаетсяBNC-P/ SMA-PОтличается
Материал корпусаникелированная латуньникелированная латуньСовпадаетникелированная латуньСовпадаетлатуньОтличаетсялатуньОтличается
Диаметр корпуса, мм14,7—Нет данных—Нет данных—Нет данных—Нет данных
Диапазон рабочих частот, ГГцдо 1до 1Совпадаетдо 1Совпадаетдо 1Совпадаетдо 1Совпадает
Волновое сопротивление, Ом50—Нет данных—Нет данных50Совпадает50Совпадает
