Datasheet BNC-JKY/SMA-PKY RG316 15cm
Технические параметры, размеры и рекомендации производителя
SMA / SMB / SMC

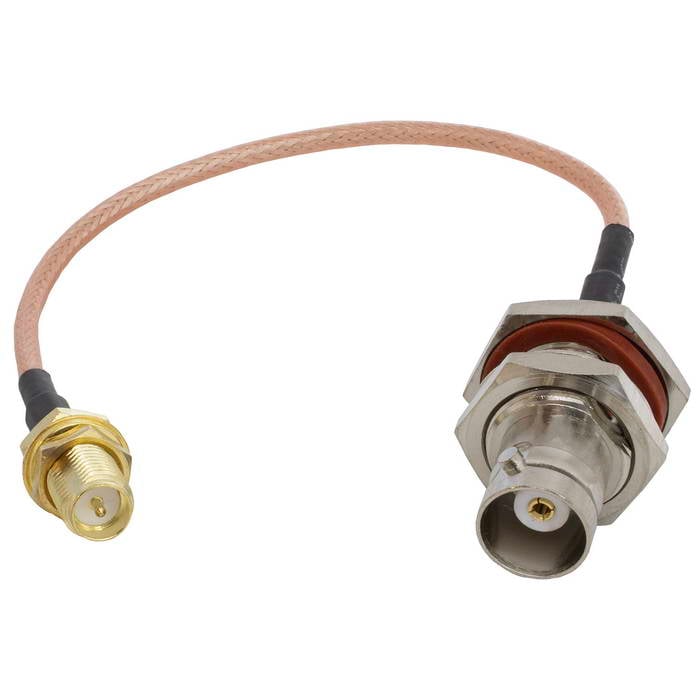

Переходник антенный (розетка-обратная вилка) RUICHI BNC-JKY/SMA-PKY, розетка с резьбой и гайкой, вилка обратная прямая, до 6 ГГц, 50 Ом, 0.15 дБ/м, тип кабеля RG316, диаметр кабеля 2.5 мм, длина кабеля 150 мм, оболочка фторопласт FEP, -55...+200 °C
Переходник антенный (розетка-обратная вилка) RUICHI BNC-JKY/SMA-PKY, розетка с резьбой и гайкой, вилка обратная прямая, до 6 ГГц, 50 Ом, 0.15 дБ/м, тип кабеля RG316, диаметр кабеля 2.5 мм, длина кабеля 150 мм, оболочка фторопласт FEP, -55...+200 °C
- MPN
- BNC-JKY/SMA-PKY RG316 15cm
- Бренд
- Ruichi
- Артикул RU
- 124607
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 85 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
85 шт в наличии110,81 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Описание
- Переходник антенный - кабельная сборка
- Тип кабеля
- RG316
- Диапазон рабочих частот, ГГц
- до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)
- Волновое сопротивление, Ом
- 50
- Затухание
- 0.15 дБ/м
- Материал оболочки кабеля
- фторопласт FEP
- Диаметр кабеля, мм
- 2,50
- Длина кабеля, мм
- 150 ± 2
- Вес брутто
- 23.07
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/150
- Диапазон рабочих температур, °C
- -55...+200
- Тип разъёма
- BNC-J (розетка)/ SMA-RP (обратная вилка)
Описание
Переходник антенный (розетка-обратная вилка) RUICHI BNC-JKY/SMA-PKY, розетка с резьбой и гайкой, вилка обратная прямая, до 6 ГГц, 50 Ом, 0.15 дБ/м, тип кабеля RG316, диаметр кабеля 2.5 мм, длина кабеля 150 мм, оболочка фторопласт FEP, -55...+200 °C – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы. По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20245 шт735 шт
202425 шт250 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBNC-JKY/SMA-PKY RG316 15cmRUICHIАрт. RU 124607 110,81 ₽85 шт по каталогу |  85,42 ₽25 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  101,56 ₽122 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  80,79 ₽160 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  145,05 ₽285 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | BNC-J (розетка)/ SMA-RP (обратная вилка) | BNC-J (розетка)/ SMA-P (вилка)Отличается | SMB-J (розетка)/ F-J (розетка)Отличается | F-P (вилка)/ SMA-P (вилка)Отличается | SMA-J (розетка)/ TS9-P (вилка)Отличается |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц) | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает |
| Диаметр кабеля, мм | 2,50 | 2,5Совпадает | 2,5Совпадает | 2,50Совпадает | 2,5Совпадает |
| Длина кабеля, мм | 150 ± 2 | 150 ± 2Совпадает | 150 ± 2Совпадает | 150 ± 2Совпадает | 150 ± 2Совпадает |
- 85,42 ₽25 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийBNC-J (розетка)/ SMA-RP (обратная вилка)АналогBNC-J (розетка)/ SMA-P (вилка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,5Совпадает
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
- 101,56 ₽122 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийBNC-J (розетка)/ SMA-RP (обратная вилка)АналогSMB-J (розетка)/ F-J (розетка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,5Совпадает
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
- 80,79 ₽160 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийBNC-J (розетка)/ SMA-RP (обратная вилка)АналогF-P (вилка)/ SMA-P (вилка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,50Совпадает
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
- 145,05 ₽285 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийBNC-J (розетка)/ SMA-RP (обратная вилка)АналогSMA-J (розетка)/ TS9-P (вилка)Отличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Диаметр кабеля, мм
- Текущий2,50Аналог2,5Совпадает
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
