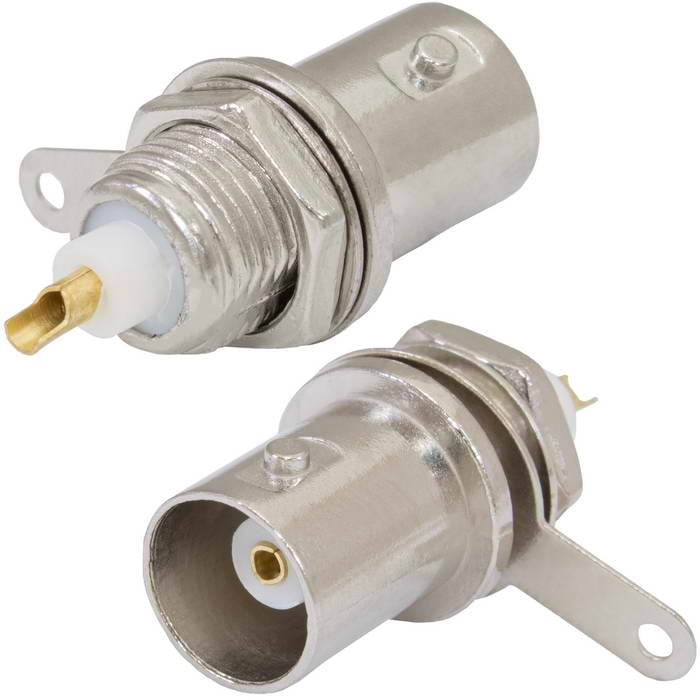

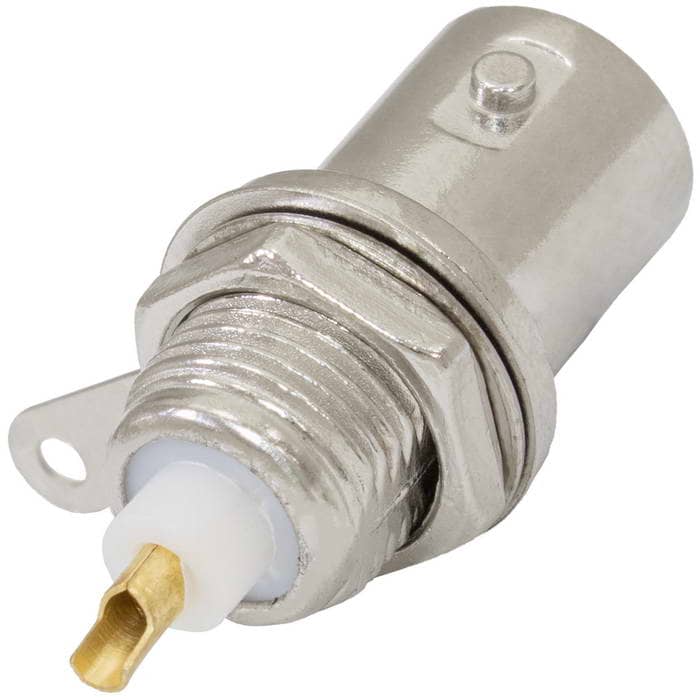

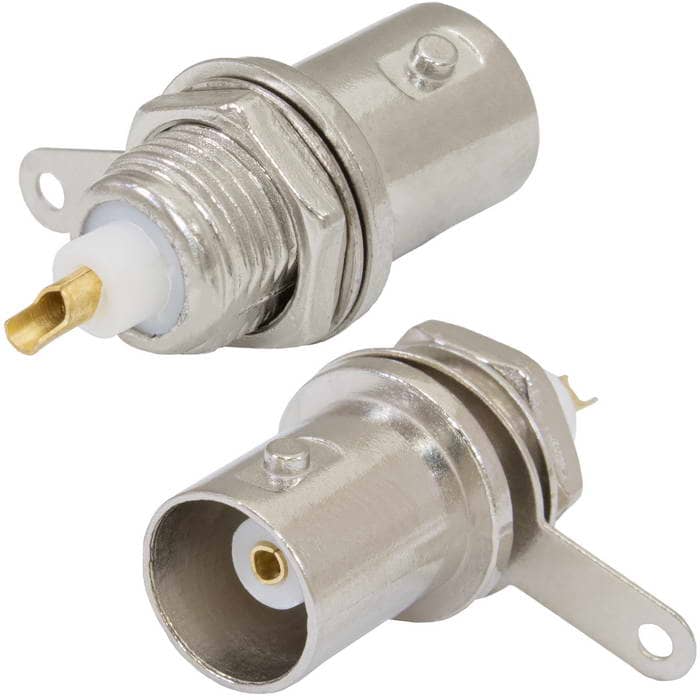

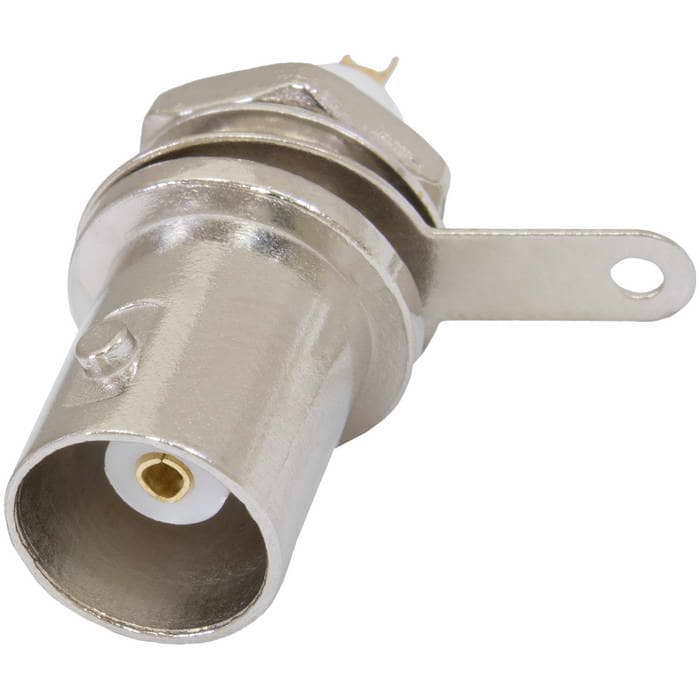

Разъём высокочастотный RUICHI BNC-BJ
под пайку
- MPN
- BNC-BJ
- Бренд
- Ruichi
- Артикул RU
- 61346
Основные параметры
- Диапазон рабочих частот, ГГц
- до 4
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- 3
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)

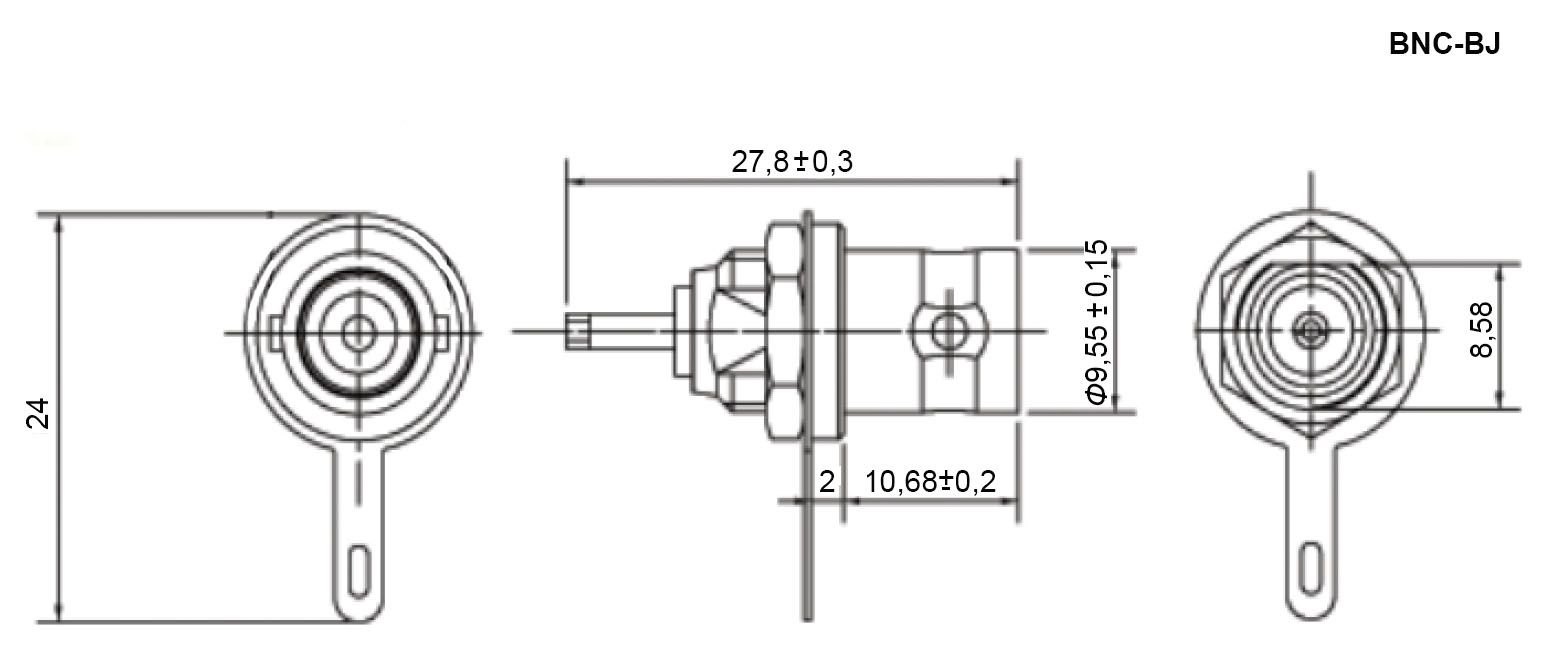

- Размер установочного отверстия, мм
- Ф9,7 (см.рис)
14 600 шт в наличии12,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 4
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- 3
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Размер установочного отверстия, мм
- Ф9,7 (см.рис)
- Глубина, мм
- 27,8
Упаковка и вес
- Вес брутто
- 4.83
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/4000
Другие параметры
- Тип разъёма
- Гнездо (jack) BNC, монтаж на панель
Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 14 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 4 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2026 / 2025
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт262 600 шт
20254 000 шт14 000 шт
20264 000 шт28 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBNC-BJRUICHIАрт. RU 61346 12,42 ₽14 600 шт по каталогу |  45,90 ₽350 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  68,33 ₽2 050 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  145,20 ₽20 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  160,06 ₽310 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Гнездо (jack) BNC, монтаж на панель | Гнездо (jack) BNC, монтаж на панельСовпадает | BNC-J (розетка)Отличается | BNC-J (розетка)Отличается | BNC-P (вилка)Отличается |
| Диапазон рабочих частот, ГГц | до 4 | до 4Совпадает | до 4Совпадает | до 4Совпадает | до 4Совпадает |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Контактное сопротивление, мОм, не более | 3 | 3Совпадает | —Нет данных | —Нет данных | —Нет данных |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=500 В) | 5000 (при Uисп.dc=500 В)Совпадает | —Нет данных | —Нет данных | —Нет данных |
- 45,90 ₽350 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) BNC, монтаж на панельАналогГнездо (jack) BNC, монтаж на панельСовпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 4Аналогдо 4Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналог3Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=500 В)Аналог5000 (при Uисп.dc=500 В)Совпадает
- 68,33 ₽2 050 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) BNC, монтаж на панельАналогBNC-J (розетка)Отличается
- Диапазон рабочих частот, ГГц
- Текущийдо 4Аналогдо 4Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=500 В)Аналог—Нет данных
- 145,20 ₽20 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) BNC, монтаж на панельАналогBNC-J (розетка)Отличается
- Диапазон рабочих частот, ГГц
- Текущийдо 4Аналогдо 4Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=500 В)Аналог—Нет данных

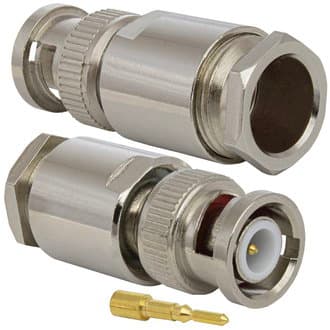

- 160,06 ₽310 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийГнездо (jack) BNC, монтаж на панельАналогBNC-P (вилка)Отличается
- Диапазон рабочих частот, ГГц
- Текущийдо 4Аналогдо 4Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Контактное сопротивление, мОм, не более
- Текущий3Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=500 В)Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
