Datasheet BLS-20 + Terminal
Технические параметры, размеры и рекомендации производителя

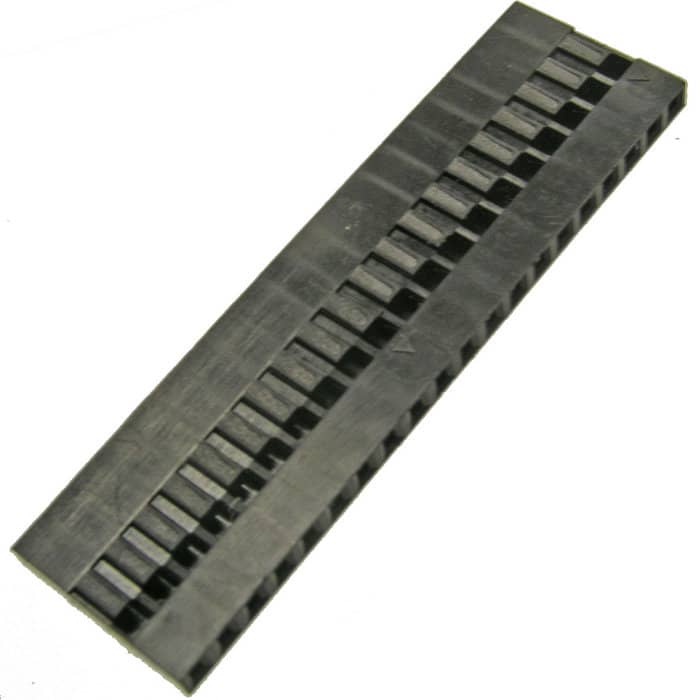

Гнездо для плат 2.54 мм BLS-20
клеммный, 20 контактов
Товар подлежит обязательной маркировке- MPN
- BLS-20 + Terminal
- Бренд
- Ruichi
- Артикул RU
- 108534
Основные параметры
- Диаметр (сечение) проводника
- 28-22 AWG
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 30
- Шаг контактов, мм
- 2.54
- Способ монтажа
- обжим на кабель
- Диапазон рабочих температур, °C
- -25...+85
500 шт в наличии8,30 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 30
Монтаж и корпус
- Диаметр (сечение) проводника
- 28-22 AWG
- Шаг контактов, мм
- 2.54
- Способ монтажа
- обжим на кабель
- Количество контактов
- 20
- Материал
- контакты - фосфористая бронза/ корпус - Nylon 66
- Глубина, мм
- 2,54
- Ширина, мм
- 50,8
- Высота, мм
- 14
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 1.91
- Транспортная упаковка: размер/кол-во
- 48*31.5*27/5000
Другие параметры
- Тип разъёма
- F - гнездо

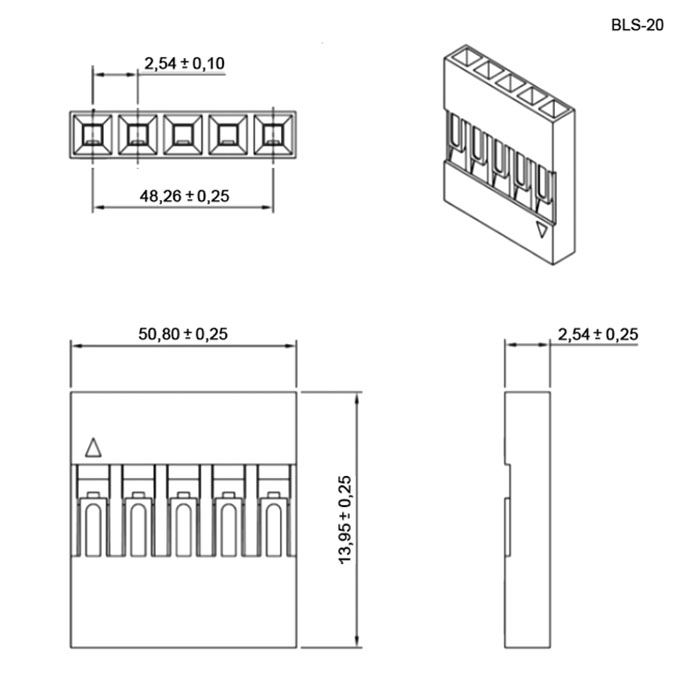

Документация и схема
Условия поставки
Обновлено 30.07.2026- Источник / остаток
- Каталог RU Electronics · 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Гнездо для пайки на плату, шаг 2.54 мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт5500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBLS-20 + TerminalRUICHIАрт. RU 108534 8,30 ₽500 шт по каталогу |  1,52 ₽11 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,06 ₽7 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,88 ₽4 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,34 ₽11 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | обжим на кабель | обжим на кабельСовпадает | обжим на кабельСовпадает | обжим на кабельСовпадает | обжим на кабельСовпадает |
| Количество контактов | 20 | 2Отличается | 10Отличается | 6Отличается | 5Отличается |
| Тип разъёма | F - гнездо | F - гнездоСовпадает | F - гнездоСовпадает | F - гнездоСовпадает | F - гнездоСовпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 | 1000Совпадает | 1000Совпадает | 1000Совпадает | 1000Совпадает |
- 1,52 ₽11 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналогобжим на кабельСовпадает
- Количество контактов
- Текущий20Аналог2Отличается
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 4,06 ₽7 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналогобжим на кабельСовпадает
- Количество контактов
- Текущий20Аналог10Отличается
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 3,88 ₽4 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналогобжим на кабельСовпадает
- Количество контактов
- Текущий20Аналог6Отличается
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
- 3,34 ₽11 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналогобжим на кабельСовпадает
- Количество контактов
- Текущий20Аналог5Отличается
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000Аналог1000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
