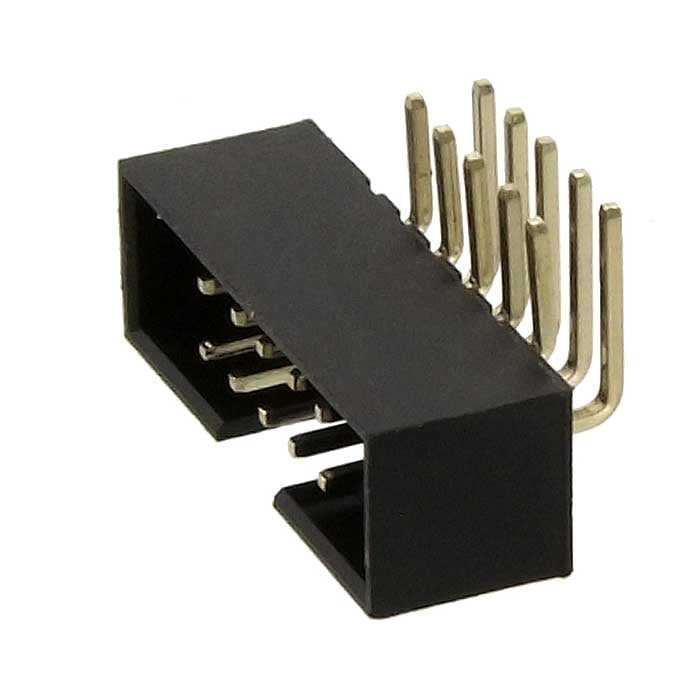

Разъём IDC RUICHI BH2-10R наклон 2.00 мм, 10 контактов
Разъём IDC RUICHI BH2-10R наклон 2.00 мм, 10 контактов
Товар подлежит обязательной маркировке- MPN
- BH2-10R pitch 2.00 mm
- Бренд
- Ruichi
- Артикул RU
- 61965
- Каталог обновлён
- 31.07.2026
- Источник / остаток
- Каталог RU Electronics · 550 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 260 шт · только целая упаковка
- Фасовка
- 30 / 260 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet отсутствует — можно запросить
550 шт в наличии13,18 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

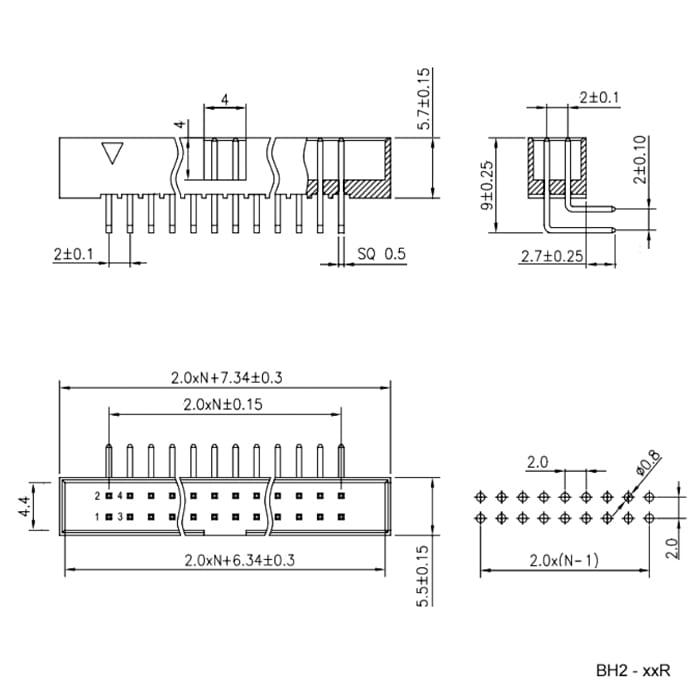

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Вес брутто
- 0.75
- Транспортная упаковка: размер/кол-во
- 56*32*26/3120
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,0
- Способ монтажа
- монтаж на плату - пайка
- Диапазон рабочих температур, °C
- -55...+105
- Тип разъёма
- М - вилка, тип R
- Количество контактов
- 10 (2 x 5)
- Материал корпуса
- PBT армированный (UL 94 V-0)
- Глубина, мм
- 5,7 (корпус)
- Ширина, мм
- 17,34±0,3
- Высота, мм
- 5,6 (корпус) + 2,9
Описание
Разъем IDC представляет собой основной и единственный тип неразъемного соединения в СКС. Изделие обеспечивает надежный контакт с низким сопротивлением за счет прокалывания проводника. Используется для широкого ряда кабельных соединений дюймового и метрического стандартов, уменьшает время сборки, защищает контакты и обеспечивает точное выравнивание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202330 шт130 шт
2023260 шт2520 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBH2-10R pitch 2.00 mmRUICHIАрт. RU 61965 13,18 ₽550 шт по каталогу |  12,29 ₽200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  15,81 ₽1 100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,31 ₽1 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  7,93 ₽3 560 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | монтаж на плату - пайка | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает | монтаж на плату - пайкаСовпадает |
| Тип разъёма | М - вилка, тип R | М - вилка, тип RСовпадает | М - вилка, тип RСовпадает | М - вилка серии BH2, тип R угловаяОтличается | IDC-разъем серии BH2, (М) - вилка прямаяОтличается |
| Количество контактов | 10 (2 x 5) | 16 (2 x 8)Отличается | 14 (2 x 7)Отличается | 8 (2 x 4)Отличается | 10 (5 x 2)Отличается |
| Материал корпуса | PBT армированный (UL 94 V-0) | PBT армированный (UL 94 V-0)Совпадает | PBT армированный (UL 94 V-0)Совпадает | PBT армированный (UL 94 V-0)Совпадает | PBT армированный (UL 94 V-0)Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 20Отличается |
- 12,29 ₽200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий10 (2 x 5)Аналог16 (2 x 8)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 15,81 ₽1 100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка, тип RСовпадает
- Количество контактов
- Текущий10 (2 x 5)Аналог14 (2 x 7)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 4,31 ₽1 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогМ - вилка серии BH2, тип R угловаяОтличается
- Количество контактов
- Текущий10 (2 x 5)Аналог8 (2 x 4)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 7,93 ₽3 560 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
- Тип разъёма
- ТекущийМ - вилка, тип RАналогIDC-разъем серии BH2, (М) - вилка прямаяОтличается
- Количество контактов
- Текущий10 (2 x 5)Аналог10 (5 x 2)Отличается
- Материал корпуса
- ТекущийPBT армированный (UL 94 V-0)АналогPBT армированный (UL 94 V-0)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
