BC857B CTK Биполярный транзистор PNP

-45 В, -0,1 А, SOT-23

MPN
BC857B
Бренд
CTK
Артикул RU
119377

Основные параметры

Описание
Транзистор биполярный PNP; -45 В; -0,1 А; hFE 220...475; SOT-23
Тип проводимости
PNP
Максимальное напряжение КЭ (Vceo), В
-45
Максимальное напряжение КБ (Vcbo), В
-50
Максимальное напряжение ЭБ (Vebo), В
-5
Напряжение насыщения КЭ Vce(sat), В
-0,5
Все характеристики
Документация
18 000 шт в наличии0,70 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Максимальное напряжение КЭ (Vceo), В
-45
Максимальное напряжение КБ (Vcbo), В
-50
Максимальное напряжение ЭБ (Vebo), В
-5
Напряжение насыщения КЭ Vce(sat), В
-0,5
Максимальный постоянный ток коллектора (Ic), А
-0,1
Максимальная рассеиваемая мощность, Вт
0,2
Граничная частота ft, МГц
100

Монтаж и корпус

Корпус
SOT-23
Способ монтажа
поверхностный (SMT)

Упаковка и вес

Транспортная упаковка: размер/кол-во
44*44.5*25/45000
Вес брутто
0.04
Упаковка
REEL, 3000 шт.

Другие параметры

Описание
Транзистор биполярный PNP; -45 В; -0,1 А; hFE 220...475; SOT-23
Тип проводимости
PNP
Коэффициент усиления hFE мин.
220
Коэффициент усиления hFE макс.
475

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BC857B

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема BC857B
IMAGE · Схема

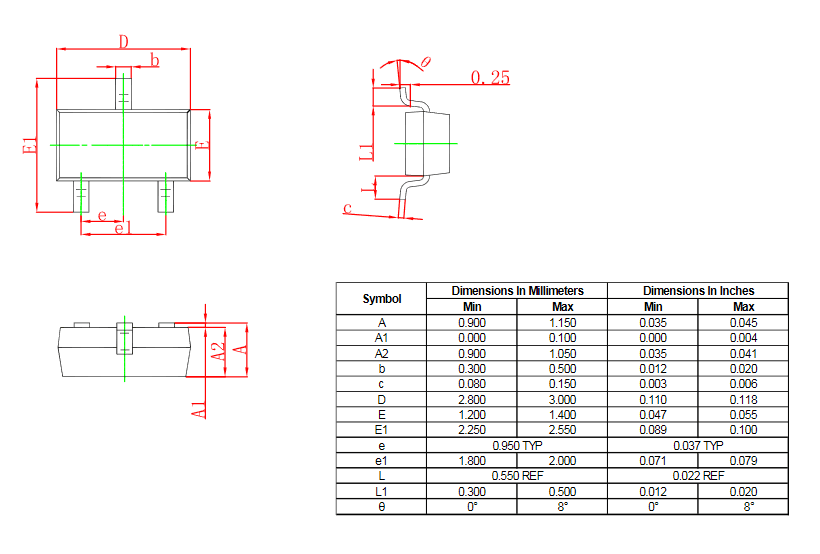

Схема BC857B

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 03.09.2026
Источник / остаток
Каталог RU Electronics · 18 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
2 000 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

BC857B Биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости PNP. Максимальное напряжение КЭ Vceo -45 В, максимальный ток коллектора Ic max -0,1 А, минимальный коэффициент усиления по току hFE 220

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20262 000 шт918 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBC857BCTKАрт. RU 119377
0,70 ₽18 000 шт по каталогу
Параметрический вариантCTKBC857CАрт. RU 118563
0,52 ₽114 000 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантNEXPERIABC857C,215Арт. RU 114348
0,81 ₽90 000 шт ожидается по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантCTKBC856BАрт. RU 119375
0,61 ₽46 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантCTKBC858BАрт. RU 119378
0,55 ₽18 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Тип проводимостиPNPPNPСовпадаетPNPСовпадаетPNPСовпадаетPNPСовпадает
КорпусSOT-23SOT-23СовпадаетSOT-23СовпадаетSOT-23СовпадаетSOT-23Совпадает
Способ монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное напряжение КЭ (Vceo), В-45-45Совпадает-45Совпадает-65Отличается-30Отличается
Максимальный постоянный ток коллектора (Ic), А-0,1-0,1Совпадает-0,1Совпадает-0,1Совпадает-0,1Совпадает
  • Параметрический вариантCTKBC857CАрт. RU 118563
    0,52 ₽114 000 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение КЭ (Vceo), В
    Текущий-45Аналог-45Совпадает
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-0,1Аналог-0,1Совпадает
    Открыть товар
  • Параметрический вариантNEXPERIABC857C,215Арт. RU 114348
    0,81 ₽90 000 шт ожидается по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение КЭ (Vceo), В
    Текущий-45Аналог-45Совпадает
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-0,1Аналог-0,1Совпадает
    Открыть товар
  • Параметрический вариантCTKBC856BАрт. RU 119375
    0,61 ₽46 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение КЭ (Vceo), В
    Текущий-45Аналог-65Отличается
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-0,1Аналог-0,1Совпадает
    Открыть товар
  • Параметрический вариантCTKBC858BАрт. RU 119378
    0,55 ₽18 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение КЭ (Vceo), В
    Текущий-45Аналог-30Отличается
    Максимальный постоянный ток коллектора (Ic), А
    Текущий-0,1Аналог-0,1Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
