Datasheet BC847B (CTK)
Технические параметры, размеры и рекомендации производителя
BC847B CTK Биполярный транзистор NPN
45 В, 0,1 А, SOT-23
- MPN
- BC847B (CTK)
- Бренд
- CTK
- Артикул RU
- 119504
Основные параметры
- Описание
- Транзистор биполярный NPN; 45 В; 0,1 А; hFE 200...450; SOT-23
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 45
- Максимальное напряжение КБ (Vcbo), В
- 50
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Напряжение насыщения КЭ Vce(sat), В
- 0,5
136 500 шт в наличии0,59 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 45
- Максимальное напряжение КБ (Vcbo), В
- 50
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Напряжение насыщения КЭ Vce(sat), В
- 0,5
- Максимальный постоянный ток коллектора, А
- 0,1
- Максимальная рассеиваемая мощность, Вт
- 0,2
- Граничная частота ft, МГц
- 100
Монтаж и корпус
- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 40.5*27.6*17.6/150000
- Вес брутто
- 0.04
- Упаковка
- 3000
Другие параметры
- Описание
- Транзистор биполярный NPN; 45 В; 0,1 А; hFE 200...450; SOT-23
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 200
- Коэффициент усиления hFE макс.
- 450

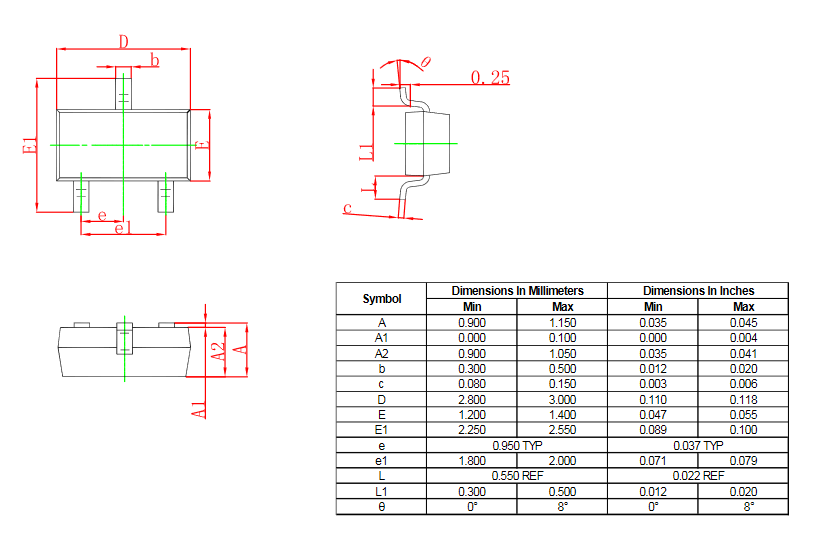

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 136 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BC847B Биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 45 В, максимальный ток коллектора Ic max 0,1 А, минимальный коэффициент усиления по току hFE 200. Комплементарная пара: BC857B
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт31 500 шт
20243 000 шт45135 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBC847B (CTK)CTKАрт. RU 119504 0,59 ₽136 500 шт по каталогу |  0,70 ₽60 000 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,59 ₽31 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,70 ₽141 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,60 ₽62 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | NPNСовпадает | NPNСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение КЭ (Vceo), В | 45 | 45Совпадает | 45Совпадает | 65Отличается | 65Отличается |
| Максимальный постоянный ток коллектора, А | 0,1 | 0,1Совпадает | 0,1Совпадает | 0,1Совпадает | 0,1Совпадает |
- 0,70 ₽60 000 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог45Совпадает
- Максимальный постоянный ток коллектора, А
- Текущий0,1Аналог0,1Совпадает
- 0,59 ₽31 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог45Совпадает
- Максимальный постоянный ток коллектора, А
- Текущий0,1Аналог0,1Совпадает
- 0,70 ₽141 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог65Отличается
- Максимальный постоянный ток коллектора, А
- Текущий0,1Аналог0,1Совпадает
- 0,60 ₽62 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение КЭ (Vceo), В
- Текущий45Аналог65Отличается
- Максимальный постоянный ток коллектора, А
- Текущий0,1Аналог0,1Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
