Datasheet BC807-40
Технические параметры, размеры и рекомендации производителя
BC807-40 CTK Биполярный транзистор PNP
-45 В, -0,5 А, SOT-23
- MPN
- BC807-40
- Бренд
- CTK
- Артикул RU
- 119368
Основные параметры
- Описание
- Транзистор биполярный PNP; -45 В; -0,5 А; hFE 250...600; SOT-23
- Тип проводимости
- PNP
- Максимальное напряжение КЭ (Vceo), В
- -45
- Максимальное напряжение КБ (Vcbo), В
- -50
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Напряжение насыщения КЭ Vce(sat), В
- -0,7
61 750 шт в наличии0,84 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- -45
- Максимальное напряжение КБ (Vcbo), В
- -50
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Напряжение насыщения КЭ Vce(sat), В
- -0,7
- Максимальный постоянный ток коллектора, А
- -0,5
- Максимальная рассеиваемая мощность, Вт
- 0,3
- Граничная частота ft, МГц
- 100
Монтаж и корпус

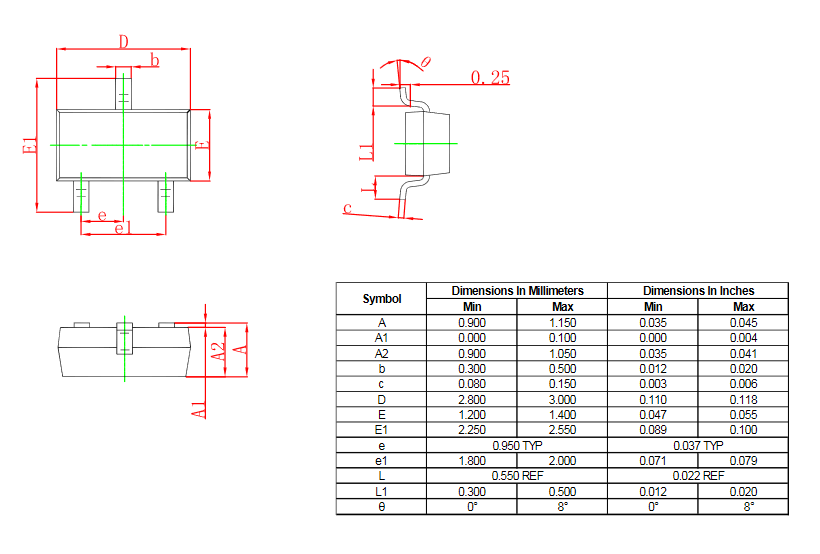

- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.03
- Упаковка
- 3000
Другие параметры
- Описание
- Транзистор биполярный PNP; -45 В; -0,5 А; hFE 250...600; SOT-23
- Тип проводимости
- PNP
- Коэффициент усиления hFE мин.
- 250
- Коэффициент усиления hFE макс.
- 600
Документация и схема
Условия поставки
Обновлено 21.07.2026- Источник / остаток
- Каталог RU Electronics · 61 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 250 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
BC807-40 Биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости PNP. Максимальное напряжение КЭ Vceo -45 В, максимальный ток коллектора Ic max -0,5 А, минимальный коэффициент усиления по току hFE 250. Комплементарная пара: BC817-40
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 250 шт1113 750 шт
20233 000 шт1648 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBC807-40CTKАрт. RU 119368 0,84 ₽61 750 шт по каталогу |  0,74 ₽26 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,74 ₽7 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,84 ₽70 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,84 ₽66 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | PNP | PNPСовпадает | PNPСовпадает | NPNОтличается | NPNОтличается |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Коэффициент усиления hFE мин. | 250 | 100Отличается | 160Отличается | 250Совпадает | 160Отличается |
| Максимальное напряжение КЭ (Vceo), В | -45 | -45Совпадает | -45Совпадает | 45Отличается | 45Отличается |
- 0,74 ₽26 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий250Аналог100Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий-45Аналог-45Совпадает
- 0,74 ₽7 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий250Аналог160Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий-45Аналог-45Совпадает
- 0,84 ₽70 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогNPNОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий250Аналог250Совпадает
- Максимальное напряжение КЭ (Vceo), В
- Текущий-45Аналог45Отличается
- 0,84 ₽66 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогNPNОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий250Аналог160Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий-45Аналог45Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
