BAS516 AM малосигнальный переключающий диод
75 В, 250 мА, 4 нс, SOD-523
- MPN
- BAS516
- Бренд
- AM
- Артикул RU
- 124640
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 75
- Максимальный прямой ток, А
- 0,25
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 0,5
33 000 шт в наличии0,74 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 75
- Максимальный прямой ток, А
- 0,25
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 0,5
- Емкость, пФ
- 2
Монтаж и корпус
- Корпус
- SOD-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 45*45*23/33000
- Вес брутто
- 0.04
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 4

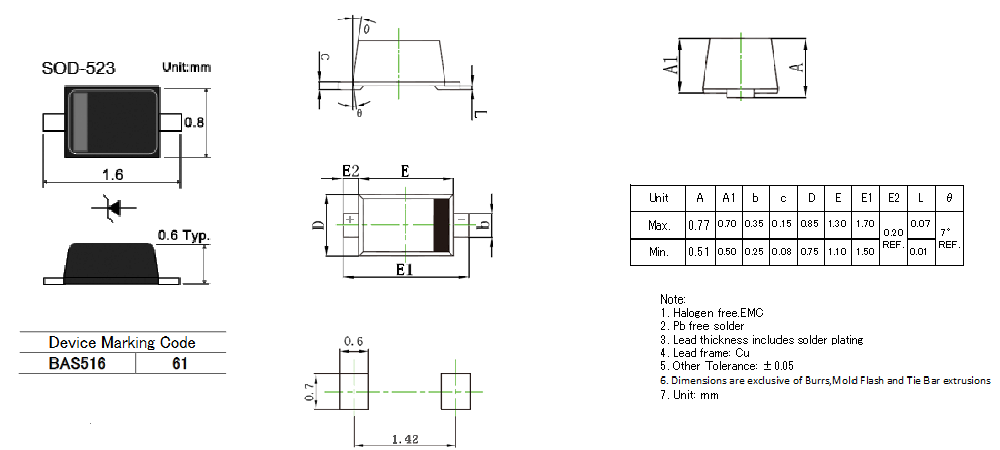

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 33 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BAS516 малосигнальный переключающий диод для поверхностного монтажа в корпусе SOD-523. Максимальное обратное напряжение (Vrrm) 75 В, максимальный прямой ток (Ifav) 0.25 А, прямое падение напряжения (Vf) 1.25 В. Емкость 2 пФ. Время обратного восстановления 4 нс.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт33 000 шт
20243 000 шт1030 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAS516AMАрт. RU 124640 0,74 ₽33 000 шт по каталогу |  0,72 ₽59 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,57 ₽25 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,55 ₽27 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,66 ₽171 000 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-523 | SOD-523Совпадает | SOT-323Отличается | SOT-323Отличается | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 75 | 85Отличается | 100Отличается | 75Совпадает | 75Совпадает |
| Максимальный прямой ток, А | 0,25 | 0,155Отличается | 0,25Совпадает | 0,2Отличается | 0,15Отличается |
- 0,72 ₽59 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOD-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог85Отличается
- Максимальный прямой ток, А
- Текущий0,25Аналог0,155Отличается
- 0,57 ₽25 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOT-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог100Отличается
- Максимальный прямой ток, А
- Текущий0,25Аналог0,25Совпадает
- 0,55 ₽27 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOT-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог75Совпадает
- Максимальный прямой ток, А
- Текущий0,25Аналог0,2Отличается
- 0,66 ₽171 000 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-523АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог75Совпадает
- Максимальный прямой ток, А
- Текущий0,25Аналог0,15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
