Выключатель путевой рычажный с роликом короткого типа RUICHI AZ-7141

ON-(ON), SPDT, IP64, 10 А, 250 В, 15 мОм, пластик

MPN: AZ-7141
Бренд: Ruichi
Артикул RU: 61782

Основные параметры

Схема переключения: ON - (ON), SPDT (1 Form C)
Номинальный ток, А: 10
Номинальное напряжение, В: АС: 250
Степень защиты: IP64
Характеристика: ход рычага - 6,5 мм
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)

Все характеристики

Документация

2 730 шт в наличии143,22 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения: ON - (ON), SPDT (1 Form C)
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 15 (при 6...8 В DC)
Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.) между контактами
Номинальное напряжение, В: АС: 250
Номинальный ток, А: 10

Монтаж и корпус

Материал корпуса: пластик
Глубина, мм: в сборе - 77
Ширина, мм: 21,4
Высота, мм: корпус - 54

Условия эксплуатации

Степень защиты: IP64
Диапазон рабочих температур, °C: -20...+60

Упаковка и вес

Вес брутто: 58.00
Транспортная упаковка: размер/кол-во: 45*24*37/200

Другие параметры

Характеристика: ход рычага - 6,5 мм
Тип: Выключатель путевой серии AZ рычажный с роликом (короткий тип)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet AZ-7141

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

Схема AZ-7141

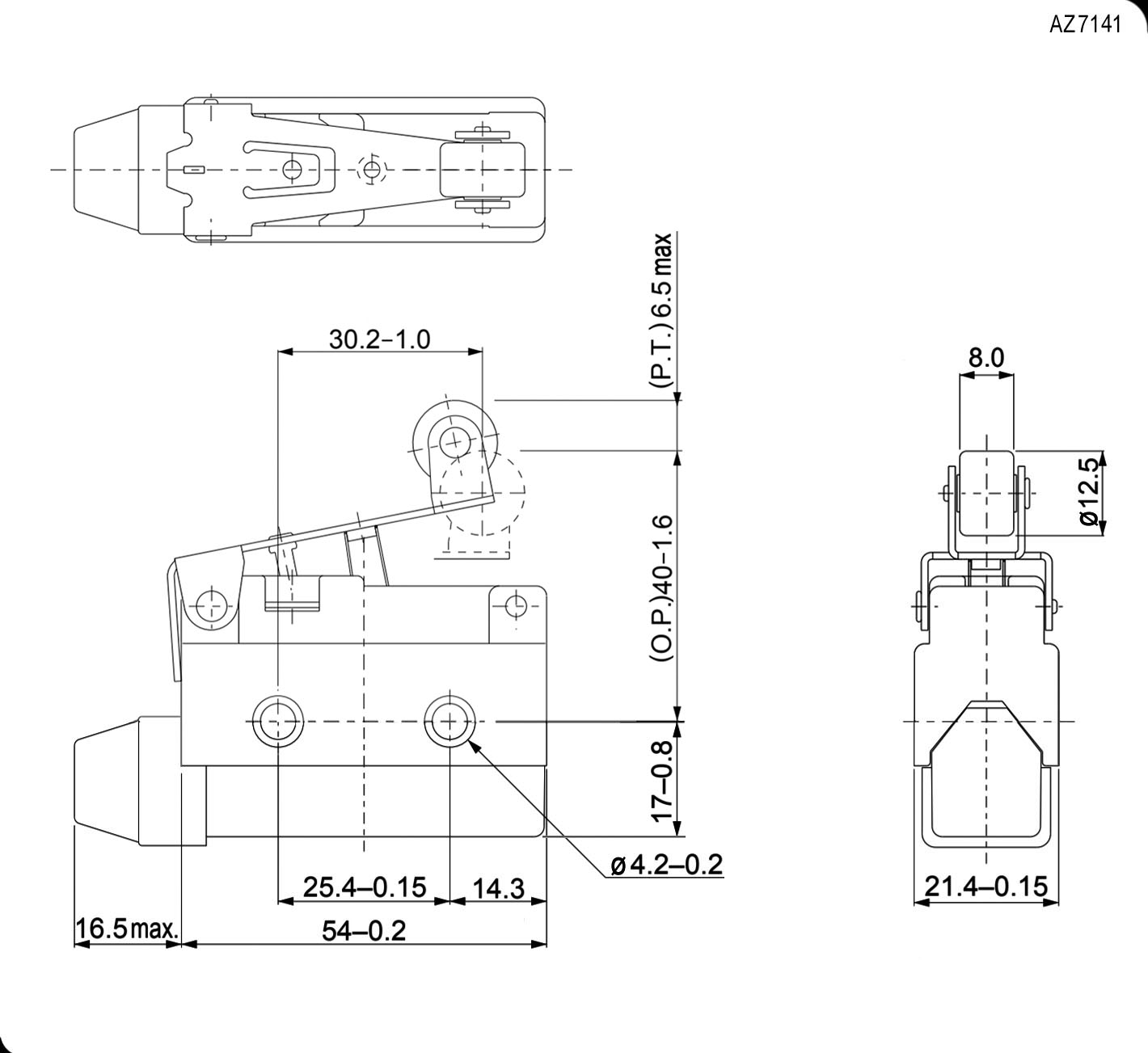

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 03.09.2026

Источник / остаток: Каталог RU Electronics · 2 730 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 10 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet: 1

Описание

Выключатель путевой рычажный с роликом короткого типа RUICHI AZ-7141, ON-(ON), SPDT, IP64, 10 А, 250 В, 15 мОм, пластик представляет собой командоаппарат, кинематически связанный с рабочей машиной, предназначенный для срабатывания на определенных расстояниях ее пути. Конечный выключатель – это путевой выключатель, приводимый в действие рабочей машиной или ее частью в конце пути.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202610 шт2732 730 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарAZ-7141RUICHIАрт. RU 61782 143,22 ₽2 730 шт по каталогу	Параметрический вариантRUICHIAZ-7144Арт. RU 61779 142,64 ₽60 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIAZ-7120Арт. RU 61786 137,25 ₽880 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIAZ-7121Арт. RU 61781 147,49 ₽4 643 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIAZ-7124Арт. RU 61780 138,58 ₽450 шт по каталогу Совпадает 5 из 5 сравнимых параметров
Схема переключения	ON - (ON), SPDT (1 Form C)	ON - (ON), SPDT (1 Form C)Совпадает	ON - (ON), SPDT (1 Form C)Совпадает	ON - (ON), SPDT (1 Form C)Совпадает	ON - (ON), SPDT (1 Form C)Совпадает
Материал корпуса	пластик	пластикСовпадает	пластикСовпадает	пластикСовпадает	пластикСовпадает
Контактное сопротивление, мОм, не более	15 (при 6...8 В DC)	15 (при 6...8 В DC)Совпадает	15 (при 6...8 В DC)Совпадает	15 (при 6...8 В DC)Совпадает	15 (при 6...8 В DC)Совпадает
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В	АС: 250	АС: 250Совпадает	АС: 250Совпадает	АС: 250Совпадает	АС: 250Совпадает

Параметрический вариантRUICHIAZ-7144Арт. RU 61779
142,64 ₽60 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON - (ON), SPDT (1 Form C)АналогON - (ON), SPDT (1 Form C)Совпадает
Материал корпуса
ТекущийпластикАналогпластикСовпадает
Контактное сопротивление, мОм, не более
Текущий15 (при 6...8 В DC)Аналог15 (при 6...8 В DC)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийАС: 250АналогАС: 250Совпадает
Открыть товар
Параметрический вариантRUICHIAZ-7120Арт. RU 61786
137,25 ₽880 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON - (ON), SPDT (1 Form C)АналогON - (ON), SPDT (1 Form C)Совпадает
Материал корпуса
ТекущийпластикАналогпластикСовпадает
Контактное сопротивление, мОм, не более
Текущий15 (при 6...8 В DC)Аналог15 (при 6...8 В DC)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийАС: 250АналогАС: 250Совпадает
Открыть товар
Параметрический вариантRUICHIAZ-7121Арт. RU 61781
147,49 ₽4 643 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON - (ON), SPDT (1 Form C)АналогON - (ON), SPDT (1 Form C)Совпадает
Материал корпуса
ТекущийпластикАналогпластикСовпадает
Контактное сопротивление, мОм, не более
Текущий15 (при 6...8 В DC)Аналог15 (при 6...8 В DC)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийАС: 250АналогАС: 250Совпадает
Открыть товар
Параметрический вариантRUICHIAZ-7124Арт. RU 61780
138,58 ₽450 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON - (ON), SPDT (1 Form C)АналогON - (ON), SPDT (1 Form C)Совпадает
Материал корпуса
ТекущийпластикАналогпластикСовпадает
Контактное сопротивление, мОм, не более
Текущий15 (при 6...8 В DC)Аналог15 (при 6...8 В DC)Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
ТекущийАС: 250АналогАС: 250Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
