Datasheet AMS1117-2.5
Технические параметры, размеры и рекомендации производителя
AMS1117-2.5 SLKOR линейный стабилизатор напряжения
2.5 В, 0.8 А, Vdrop = 1.4 В, SOT-223
- MPN
- AMS1117-2.5
- Бренд
- SLKOR
- Артикул RU
- 96206
Основные параметры
- Полярность
- положительная
- Входное напряжение
- 3,8...18 В
- Выходное напряжение
- 2,5 ± 0,05 В
- Выходной ток
- 0,8 А
- Потребляемый ток
- 10 мА
- Падение напряжения, В
- 1,4
13 600 шт в наличии2,62 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Входное напряжение
- 3,8...18 В
- Выходное напряжение
- 2,5 ± 0,05 В
- Выходной ток
- 0,8 А
- Потребляемый ток
- 10 мА
- Падение напряжения, В
- 1,4
Монтаж и корпус
- Корпус
- SOT-223
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 41*38*28/15000
- Вес брутто
- 0.29
- Упаковка
- REEL, 2500 шт.
Другие параметры
- Полярность
- положительная
- PSRR
- 70 дБ
- Тип
- Линейный стабилизатор напряжения

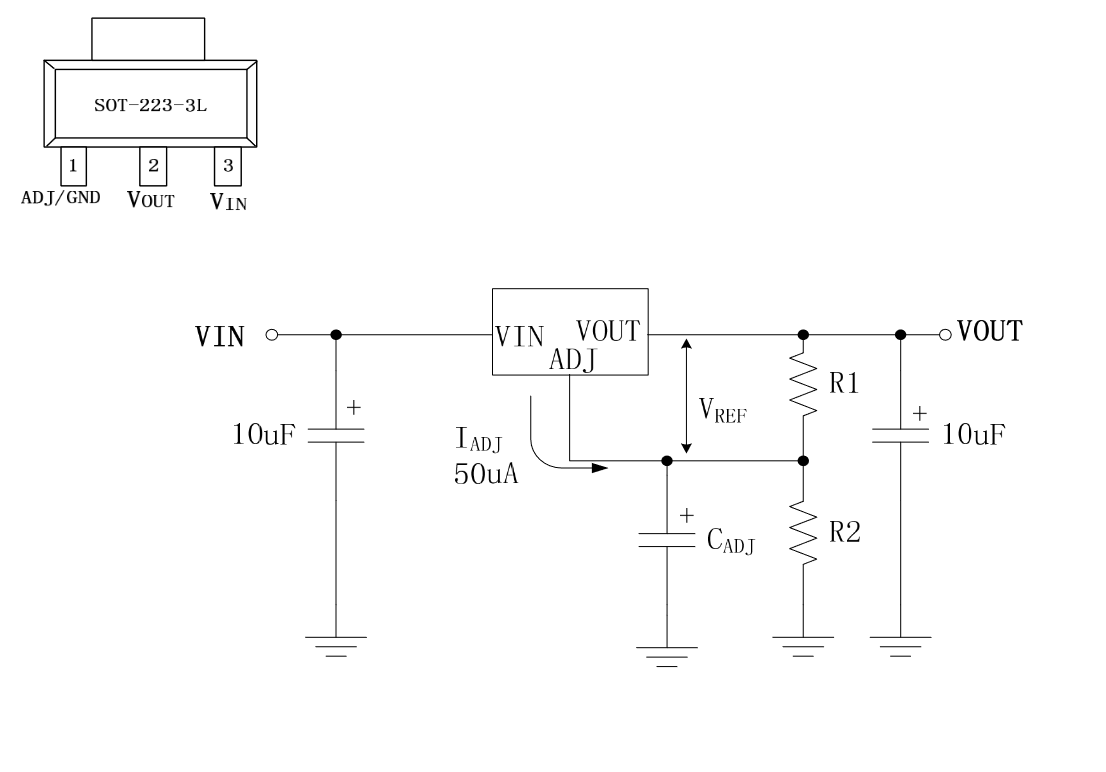

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 13 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
AMS1117-2.5 линейный стабилизатор напряжения для поверхностного монтажа в корпусе SOT-223. Входное напряжение 3.8 - 18 В. Выходное напряжение 2.5 ± 0.05 В. Выходной ток 0.8 А. Падение напряжения 1.4 В. PSRR - 70 дБ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт111 100 шт
20232 500 шт512 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарAMS1117-2.5SLKORАрт. RU 96206 2,62 ₽13 600 шт по каталогу |  2,62 ₽11 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,62 ₽14 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 3,48 ₽17 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 3,72 ₽12 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-223 | SOT-223Совпадает | SOT-223Совпадает | SOT-223Совпадает | SOT-223Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Полярность | положительная | положительнаяСовпадает | положительнаяСовпадает | положительнаяСовпадает | положительнаяСовпадает |
| Входное напряжение | 3,8...18 В | 2,5...18 ВОтличается | 3,1...18 ВОтличается | 2,5...18 ВОтличается | 6,3...18 ВОтличается |
| Выходное напряжение | 2,5 ± 0,05 В | 1,2 ± 0,024 ВОтличается | 1,8 ± 0,036 ВОтличается | регулируемое (±2%)Отличается | 5,0 ± 0,1 ВОтличается |
- 2,62 ₽11 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий3,8...18 ВАналог2,5...18 ВОтличается
- Выходное напряжение
- Текущий2,5 ± 0,05 ВАналог1,2 ± 0,024 ВОтличается
- 2,62 ₽14 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий3,8...18 ВАналог3,1...18 ВОтличается
- Выходное напряжение
- Текущий2,5 ± 0,05 ВАналог1,8 ± 0,036 ВОтличается
- 3,48 ₽17 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий3,8...18 ВАналог2,5...18 ВОтличается
- Выходное напряжение
- Текущий2,5 ± 0,05 ВАналогрегулируемое (±2%)Отличается
- 3,72 ₽12 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий3,8...18 ВАналог6,3...18 ВОтличается
- Выходное напряжение
- Текущий2,5 ± 0,05 ВАналог5,0 ± 0,1 ВОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
