Амортизатор демпфированный опорный RUICHI АД-8А-14

Источник / остаток

Каталог RU Electronics · 45 шт по данным каталога

Lead time

Со склада после подтверждения

MOQ

Уточняется при подтверждении

Кратность заказа

Не задана в источнике

Фасовка

1 / 4 шт в упаковке

Date code / партия

Год / маркировка: 0

Документация

Datasheet: 1

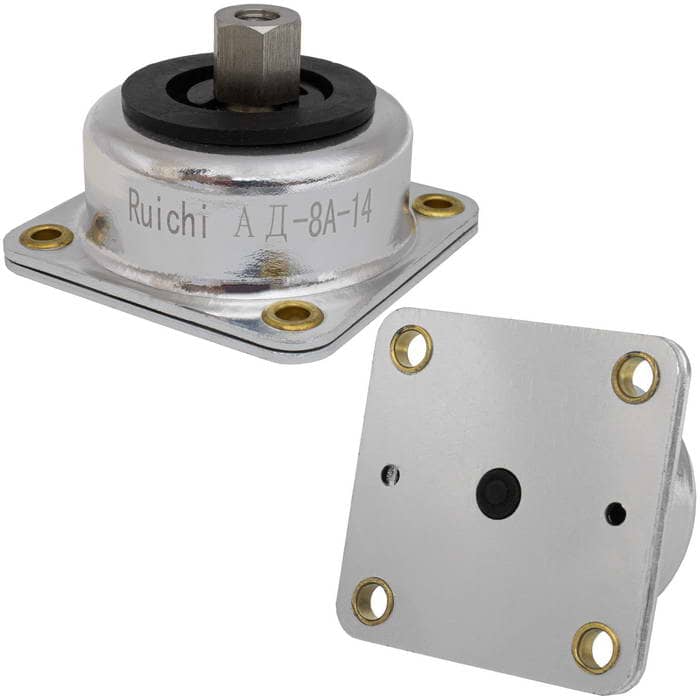

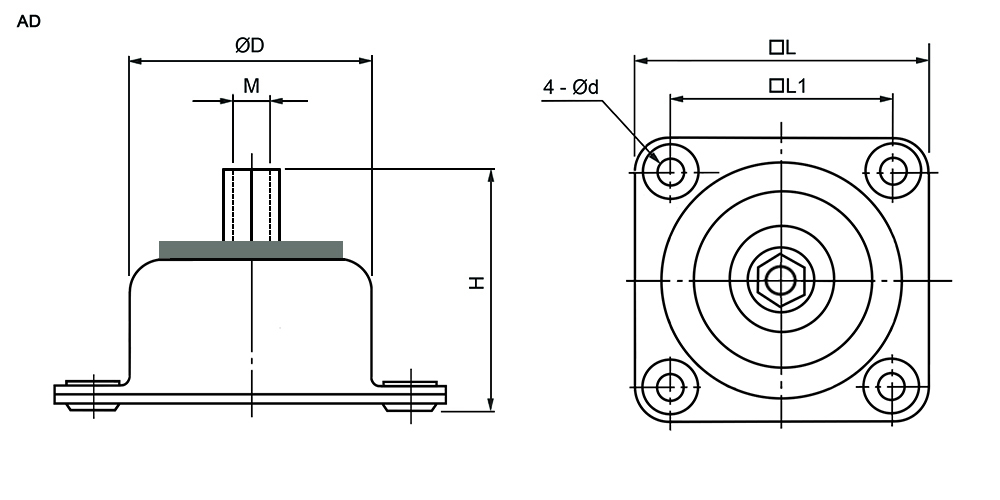

Амортизатор демпфированный опорный RUICHI АД-8А-14, 10...12 кг, резьба М6, диаметр корпуса 58 мм, -60...+70 °C предназначен для защиты аппаратуры от вибрационных и ударных нагрузок, приложенных вертикально. Амортизатор используется в тяжелой, авиационной и нефтегазовой промышленности. В корпусе амортизатора находятся две основных составляющих, обеспечивающих защиту от вибрации и ударных нагрузок. Основное демпфирующее устройство — резиновая камера (баллон). Снизу баллон привулканизирован к металлическому фланцу с калиброванным отверстием. Диаметр отверстия рассчитан таким образом, чтобы при нагрузках, проходящий через отверстие воздух, задерживался создавая эффект трения. Вся система демпфирования стабилизируется с помощи конической пружины, находящейся внутри баллона. Корпус, опорная пластина и штанга амортизатора выполняются из металла. Для ограничения попадания влаги и абразивных частиц в рабочую зону, между корпусом и штангой монтируется резиновый сальник. Для крепления оборудования на штанге амортизатора предусмотрено калиброванное отверстие с резьбой. Опорная пластина также снабжена четырьмя отверстиями для крепежа на плоскости. Оптимальными условиями для использования амортизатора АД-1А-0.6 являются: - температура окружающей среды - от -60 до +70 °C; - относительная влажность окружающего воздуха - 95%-98% при температуре 20±2 °C; - атмосферное давление - до 25,3 гПа; - вибрация с частотой 15 Гц, 40 Гц, 80 Гц соответственно с ускорением 4,4 м/с2, 31,4 м/с2, 49,0 м/с2; - действие ударной нагрузки в 10000 ударов с ускорением 39,2 м/с2, и длительностью ударного импульса 0,015 с - 0,005 с.
