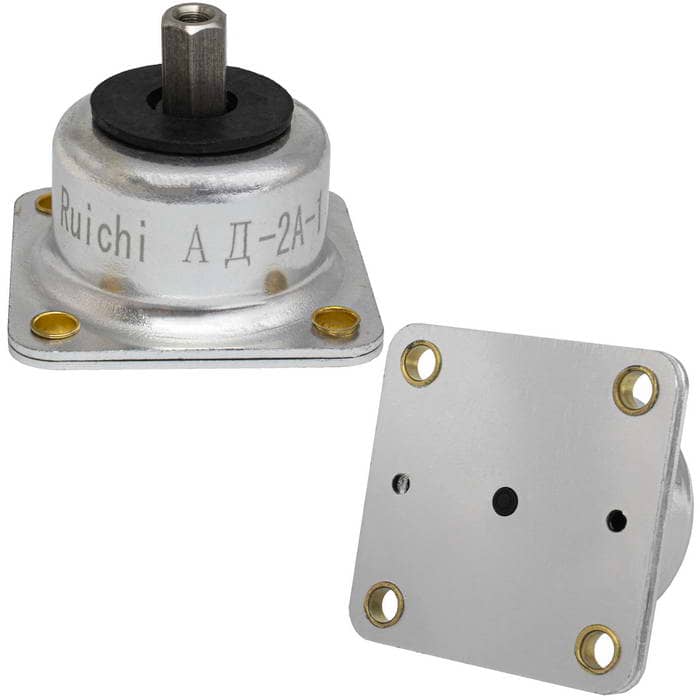

Амортизатор демпфированный опорный RUICHI АД-2А-1

0.6…1 кг, резьба М3, диаметр корпуса 27 мм, -60...+70 °C

MPN
АД-2А-1
Бренд
Ruichi
Артикул RU
124185

Основные параметры

Длина, мм
35
Межосевое расстояние, мм
26
Диаметр корпуса, мм
27
Диаметр отверстия, мм
3.2
Рабочая нагрузка, кг
0.6...1
Резьба
М3
Все характеристики
Документация
28 шт в наличии2 223,49 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Монтаж и корпус

Длина, мм
35
Диаметр корпуса, мм
27
Диаметр отверстия, мм
3.2
Высота, мм
26

Условия эксплуатации

Рабочая температура, °C
-60...+70

Упаковка и вес

Вес брутто
30.71
Транспортная упаковка: размер/кол-во
28.5*21*19/28

Другие параметры

Межосевое расстояние, мм
26
Рабочая нагрузка, кг
0.6...1
Резьба
М3
Толщина, мм
4.5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet АД-2А-1

Технические параметры, размеры и рекомендации производителя

Скачать

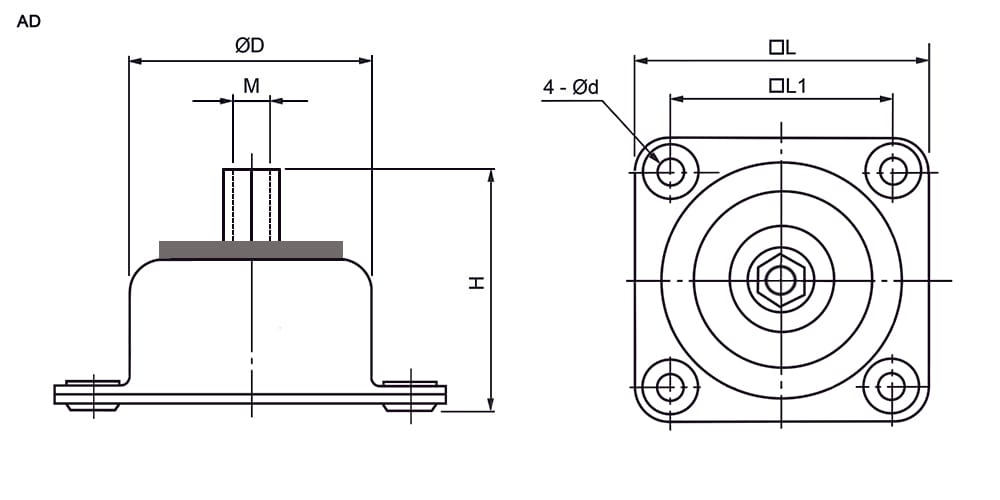

Миниатюра: Схема АД-2А-1
IMAGE · Схема

Схема АД-2А-1

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 28 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Амортизатор демпфированный опорный RUICHI АД-2А-1, 0.6...1 кг, резьба М3, диаметр корпуса 27 мм, -60...+70 °C предназначен для защиты аппаратуры от вибрационных и ударных нагрузок, приложенных вертикально. Амортизатор используется в тяжелой, авиационной и нефтегазовой промышленности. В корпусе амортизатора находятся две основных составляющих, обеспечивающих защиту от вибрации и ударных нагрузок. Основное демпфирующее устройство — резиновая камера (баллон). Снизу баллон привулканизирован к металлическому фланцу с калиброванным отверстием. Диаметр отверстия рассчитан таким образом, чтобы при нагрузках, проходящий через отверстие воздух, задерживался создавая эффект трения. Вся система демпфирования стабилизируется с помощи конической пружины, находящейся внутри баллона. Корпус, опорная пластина и штанга амортизатора выполняются из металла. Для ограничения попадания влаги и абразивных частиц в рабочую зону, между корпусом и штангой монтируется резиновый сальник. Для крепления оборудования на штанге амортизатора предусмотрено калиброванное отверстие с резьбой. Опорная пластина также снабжена четырьмя отверстиями для крепежа на плоскости. Оптимальными условиями для использования амортизатора АД-1А-0.6 являются: - температура окружающей среды - от -60 до +70 °C; - относительная влажность окружающего воздуха - 95%-98% при температуре 20±2 °C; - атмосферное давление - до 25,3 гПа; - вибрация с частотой 15 Гц, 40 Гц, 80 Гц соответственно с ускорением 4,4 м/с2, 31,4 м/с2, 49,0 м/с2; - действие ударной нагрузки в 10000 ударов с ускорением 39,2 м/с2, и длительностью ударного импульса 0,015 с - 0,005 с.
