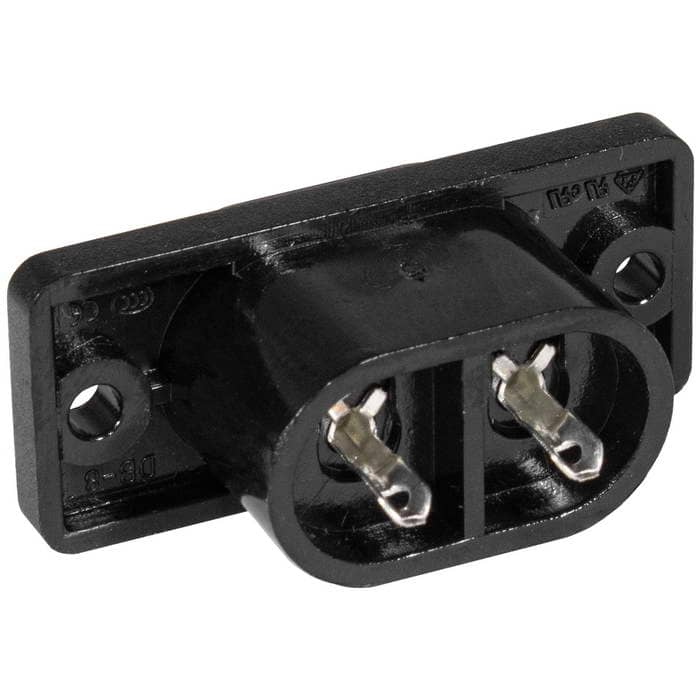

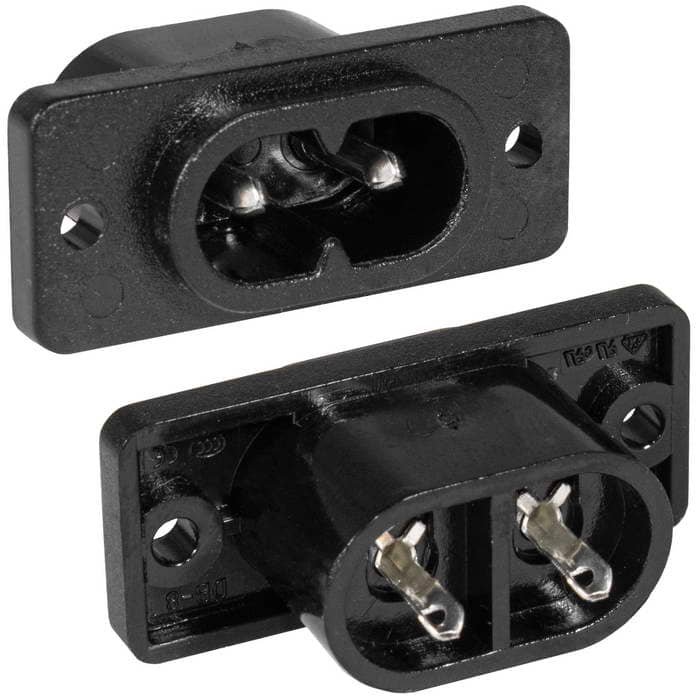

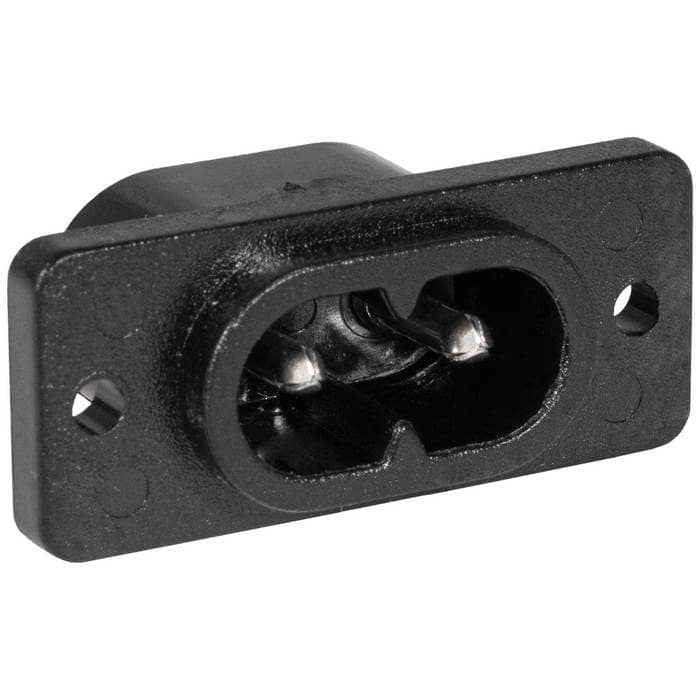

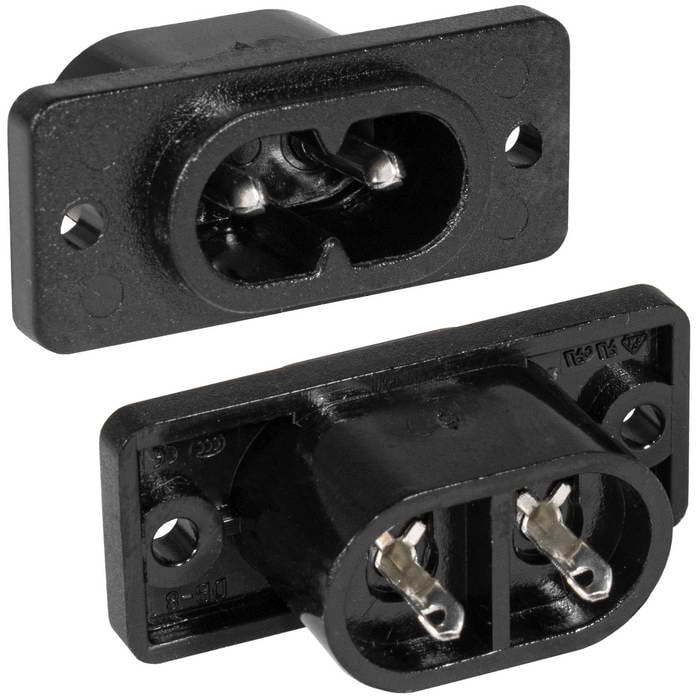

Штеккер панельный 2-х полюсный серии AC-03X с фланцами RUICHI AC-034

Товар подлежит обязательной маркировке
MPN
AC-034
Бренд
Ruichi
Артикул RU
84664

Основные параметры

Номинальный ток, А
10
Номинальное напряжение, В
250
Примечание
IEC 60320 (C8)
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
500 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
20
Все характеристики
Документация
11 100 шт в наличии11,11 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
500 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
20
Диэлектрическая прочность, В
3000 (50 Гц / 1 мин.)
Номинальное напряжение, В
250
Номинальный ток, А
10

Монтаж и корпус

Способ монтажа
на панель, крепление корпуса винтовое; пайка
Количество контактов
2
Материал корпуса
пластик
Глубина, мм
16,6
Ширина, мм
34,2
Высота, мм
14,6

Условия эксплуатации

Температура окружающей среды при эксплуатации, °C
-25...+70

Упаковка и вес

Вес брутто
3.64
Транспортная упаковка: размер/кол-во
42*32*22.5/3000

Другие параметры

Примечание
IEC 60320 (C8)
Тип
Вилка блочная 2-полюсная
Тип разъёма
C8
Цвет
черный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet AC-034

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема AC-034
IMAGE · Схема

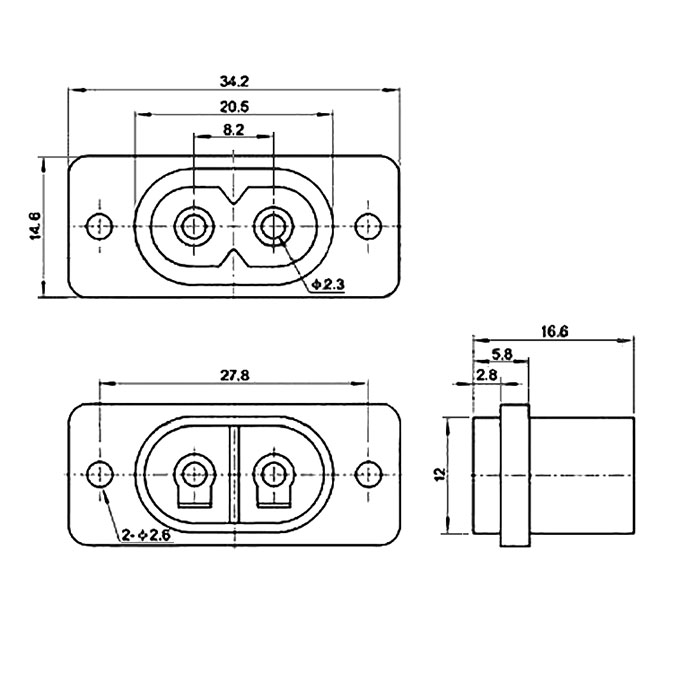

Схема AC-034

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 11 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
50 / 100 шт в упаковке
Date code / партия
Год / маркировка: 0 / 2026
Документация
Datasheet: 1

Описание

Штеккер панельный 2-х полюсный серии AC-03X с фланцами RUICHI AC-034 предназначен для установки на корпуса электро, радиотехнических и телекоммуникационных устройств для обеспечения быстрого и безопасного их подключения к сети питания переменного тока через кабели c соответствующими разъемами. Типовой ряд панельных разъемов включает в себя одиночные штекеры и гнезда, групповые, состоящие из 2-х и более однотипных разъемов, комбинированные, в которых присутствуют дополнительные элементы: выключатели, предохранители и т.п. Крепление панельных разъемов к корпусам изделий может выполняться с помощью защелок, являющихся часть конструктива разъемов или с помощью винтов через крепежные отверстия фланцев разъемов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
050 шт1909 500 шт
2026100 шт161 600 шт
