Панельные разъемы
Товар подлежит обязательной маркировке

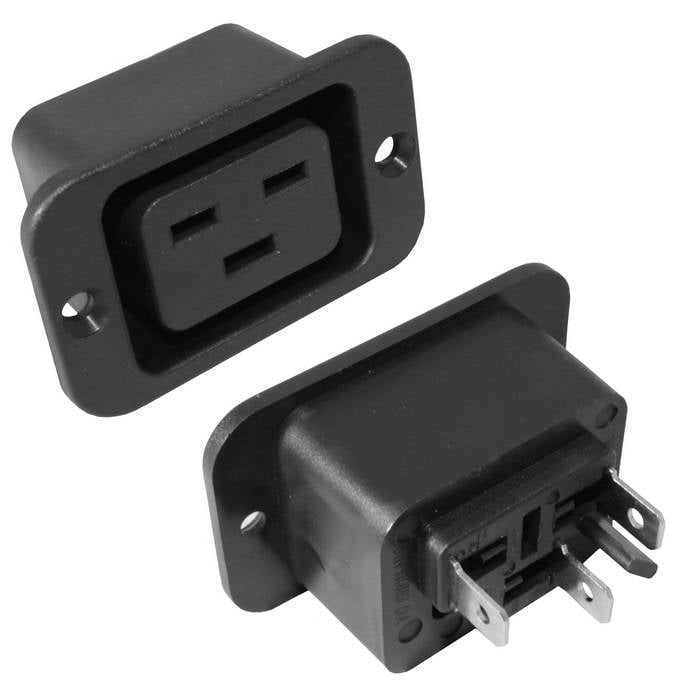

Гнездо панельное 3-х полюсное серии AC-0XX с фланцами RUICHI AC-028
Гнездо панельное 3-х полюсное серии AC-0XX с фланцами RUICHI AC-028
Товар подлежит обязательной маркировке- MPN
- AC-028
- Бренд
- Ruichi
- Артикул RU
- 71697
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 шт · только целая упаковка
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ55,82 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

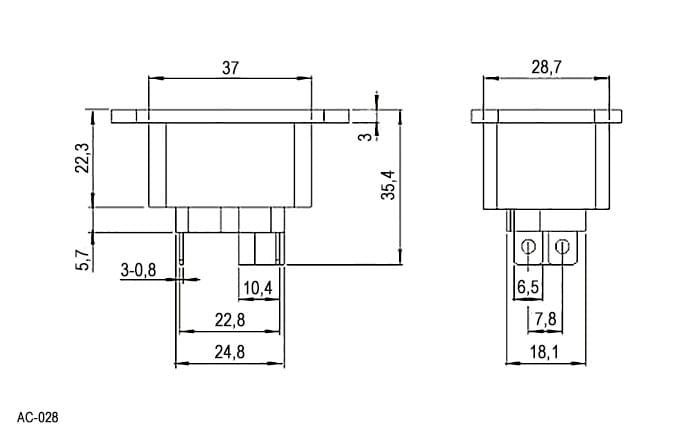

Документация и схема
Характеристики
- Вес брутто
- 26.45
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/200
- Примечание
- * - указанные размеры справочные, возможны варианты конструкции
- Межосевое расстояние, мм
- 45
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Размер установочного отверстия, мм
- 29,5 x 37,6
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Температура окружающей среды при эксплуатации, °C
- -25...+70
- Тип
- Розетка блочная 3-полюсная
- Способ монтажа
- на панель, крепление корпуса винтовое; пайка/ ножевые клеммы
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 16
- Тип разъёма
- C19
- Количество контактов
- 3
- Материал корпуса
- термопластик UL94V-0
- Цвет
- черный
- Глубина, мм
- 28* (корпус); 35,4* (полная)
- Ширина, мм
- 54*
- Высота, мм
- 34*
Описание
Гнездо панельное 3-х полюсное серии AC-0XX с фланцами RUICHI AC-028 предназначено для установки на корпуса электро, радиотехнических и телекоммуникационных устройств для обеспечения быстрого и безопасного их подключения к сети питания переменного тока через кабели c соответствующими разъемами. Типовой ряд панельных разъемов включает в себя одиночные штекеры и гнезда, групповые, состоящие из 2-х и более однотипных разъемов, комбинированные, в которых присутствуют дополнительные элементы: выключатели, предохранители и т.п. Крепление панельных разъемов к корпусам изделий может выполняться с помощью защелок, являющихся часть конструктива разъемов или с помощью винтов через крепежные отверстия фланцев разъемов.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарAC-028RUICHIАрт. RU 71697 55,82 ₽Под заказ |  62,74 ₽400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  57,00 ₽500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  60,91 ₽1 480 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  20,20 ₽500 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на панель, крепление корпуса винтовое; пайка/ ножевые клеммы | на панель, крепление корпуса защелками; пайка/ ножевые клеммыОтличается | на панель, крепление корпуса защелками; пайка/ ножевые клеммыОтличается | на панель, крепление корпуса винтовое; пайка/ ножевые клеммыСовпадает | на панель, крепление корпуса винтовое; пайка в платуОтличается |
| Тип разъёма | C19 | C19Совпадает | C20Отличается | C20Отличается | C6Отличается |
| Количество контактов | 3 | 3Совпадает | 3Совпадает | 3Совпадает | 3Совпадает |
| Материал корпуса | термопластик UL94V-0 | термопластик UL94V-0Совпадает | термопластик UL94V-0Совпадает | пластик (UL94V-0~2), черныйОтличается | —Нет данных |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
- 62,74 ₽400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна панель, крепление корпуса винтовое; пайка/ ножевые клеммыАналогна панель, крепление корпуса защелками; пайка/ ножевые клеммыОтличается
- Тип разъёма
- ТекущийC19АналогC19Совпадает
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- Текущийтермопластик UL94V-0Аналогтермопластик UL94V-0Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 57,00 ₽500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна панель, крепление корпуса винтовое; пайка/ ножевые клеммыАналогна панель, крепление корпуса защелками; пайка/ ножевые клеммыОтличается
- Тип разъёма
- ТекущийC19АналогC20Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- Текущийтермопластик UL94V-0Аналогтермопластик UL94V-0Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 60,91 ₽1 480 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна панель, крепление корпуса винтовое; пайка/ ножевые клеммыАналогна панель, крепление корпуса винтовое; пайка/ ножевые клеммыСовпадает
- Тип разъёма
- ТекущийC19АналогC20Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- Текущийтермопластик UL94V-0Аналогпластик (UL94V-0~2), черныйОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 20,20 ₽500 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Способ монтажа
- Текущийна панель, крепление корпуса винтовое; пайка/ ножевые клеммыАналогна панель, крепление корпуса винтовое; пайка в платуОтличается
- Тип разъёма
- ТекущийC19АналогC6Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- Текущийтермопластик UL94V-0Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
