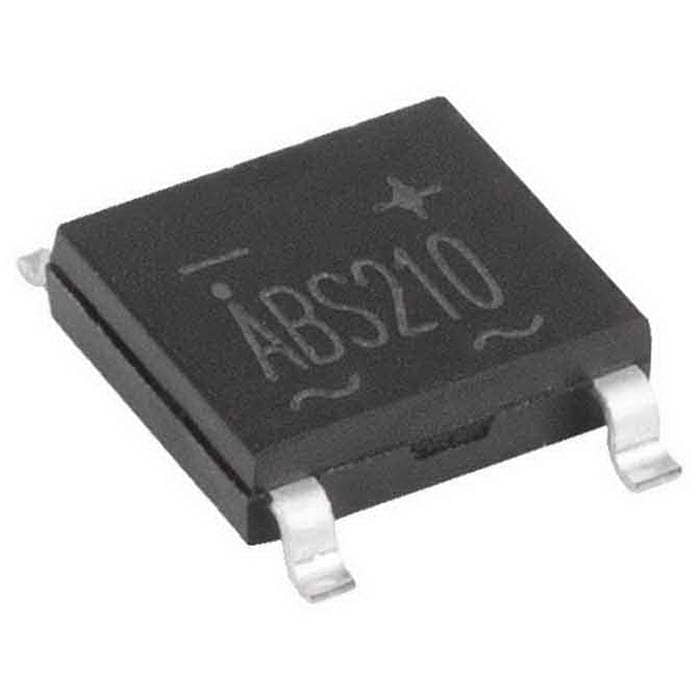

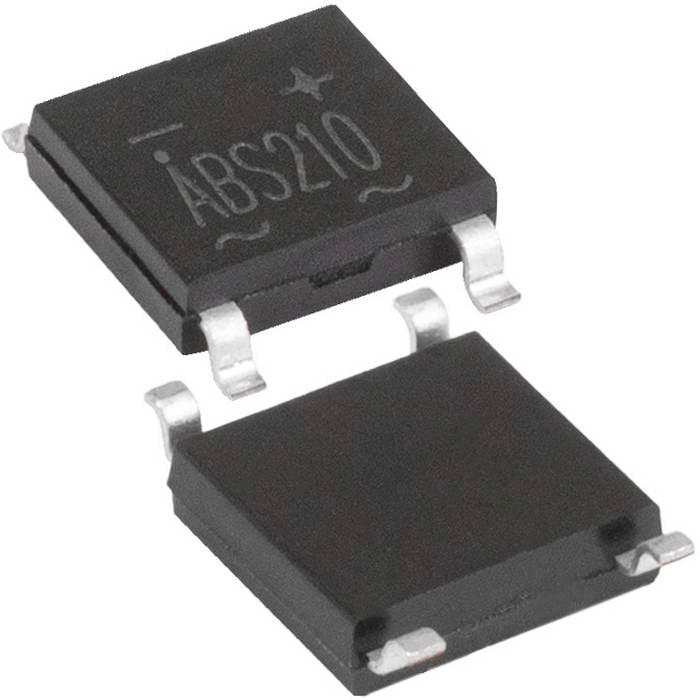

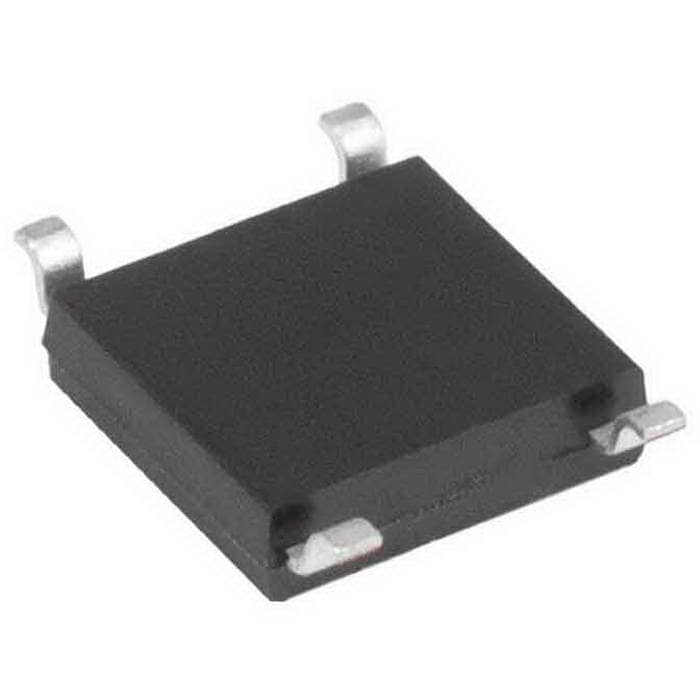

ABS210 CTK диодный мост 1000 В

2 А

MPN
ABS210
Бренд
CTK
Артикул RU
121401

Основные параметры

Серия
ABS
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
2
Прямое падение напряжения (Vf), В
1
Ударный прямой ток, А
50
Все характеристики
Документация
1 500 шт в наличии1,49 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
2
Прямое падение напряжения (Vf), В
1
Ударный прямой ток, А
50

Монтаж и корпус

Размер, мм
5,2 x 4,5 x 1,5
Корпус
ABS/LBF
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150°С

Упаковка и вес

Вес брутто
0.22
Упаковка
REEL, 5000 шт.

Другие параметры

Серия
ABS
Конфигурация
1 фазный
Тип
SMD диодный мост

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ABS210

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ABS210
IMAGE · Схема

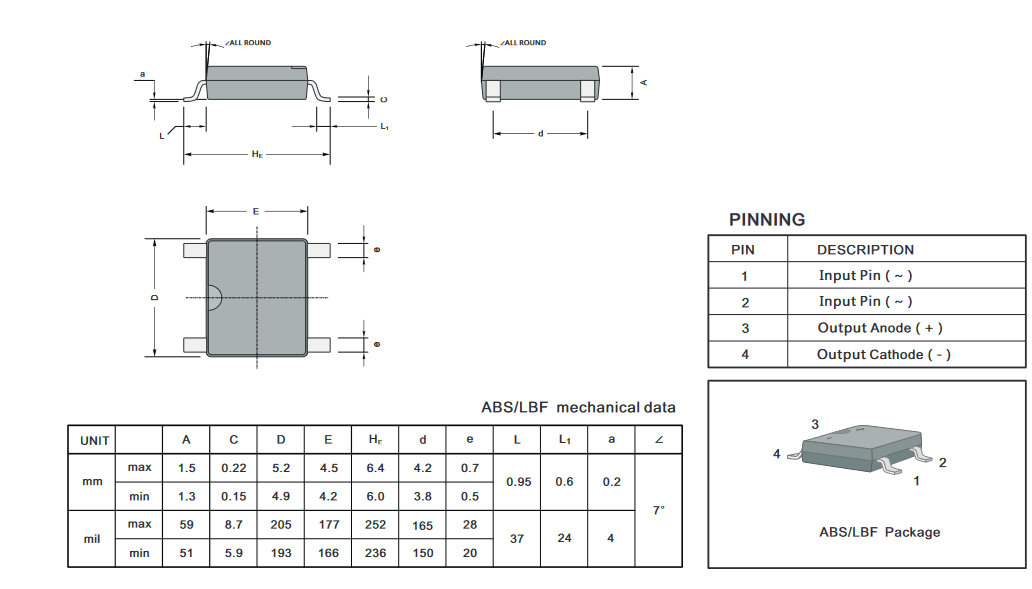

Схема ABS210

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 19.08.2026
Источник / остаток
Каталог RU Electronics · 1 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

ABS210 однофазный диодный мост для поверхностного монтажа. Максимальное обратное напряжение 1000 В, максимальный прямой ток 2 А, ударный ток 50 А (8,3 мс), прямое падение напряжения 1 В. Размер (ДхШхВ) 5.2 х 4.5 х 2.6 мм.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023500 шт31 500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарABS210CTKАрт. RU 121401
1,49 ₽1 500 шт по каталогу
Параметрический вариантCTKUM10BАрт. RU 122041
1,59 ₽800 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSEPMB10S (SEP)Арт. RU 121001
1,28 ₽45 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантYONGYUTAIDB107S (YONGYUTAI)Арт. RU 121631
2,34 ₽5 290 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантMICDB107SАрт. RU 118543
2,55 ₽1 178 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
КорпусABS/LBFUMBОтличаетсяMBS (MiniDip)ОтличаетсяDBSОтличаетсяDB-SОтличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное обратное напряжение (Vrrm), В10001000Совпадает1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А21Отличается0,5Отличается1Отличается1Отличается
  • Параметрический вариантCTKUM10BАрт. RU 122041
    1,59 ₽800 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийABS/LBFАналогUMBОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог1Отличается
    Открыть товар
  • Параметрический вариантSEPMB10S (SEP)Арт. RU 121001
    1,28 ₽45 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийABS/LBFАналогMBS (MiniDip)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог0,5Отличается
    Открыть товар
  • Параметрический вариантYONGYUTAIDB107S (YONGYUTAI)Арт. RU 121631
    2,34 ₽5 290 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийABS/LBFАналогDBSОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог1Отличается
    Открыть товар
  • Параметрический вариантMICDB107SАрт. RU 118543
    2,55 ₽1 178 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийABS/LBFАналогDB-SОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
