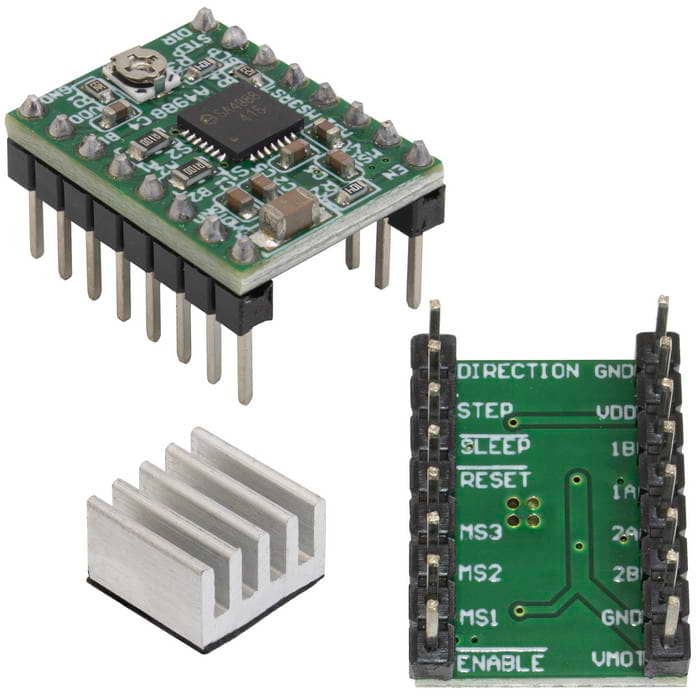

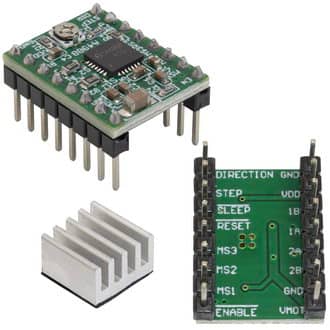

Модуль драйвер шагового двигателя RUICHI A4988 green
Модуль драйвер шагового двигателя RUICHI A4988 green
Товар подлежит обязательной маркировке- MPN
- A4988 green
- Бренд
- Ruichi
- Артикул RU
- 125902
- Каталог обновлён
- 31.07.2026
- Источник / остаток
- Каталог RU Electronics · 20 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 300 шт · только целая упаковка
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
20 шт в наличии99,44 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Тип модуля
- Драйвер шагового двигателя
- Область применения
- Управление шаговым двигателем
- Описание
- Модуль драйвера шагового двигателя для 3D принтера
- Чип
- А4988
- Совместимость
- Шаговый двигатель с Uпит 8...45 В
- Разрешение
- полный шаг; 1/ 2 шага; 1/4 шага; 1/8 шага; 1/16 шага
- Выходной ток, А
- 1 (без охладителя)
- Максимальный ток, А
- 2
- Напряжение питания, В
- логика: 3,3 / 5; нагрузка: 8...35
- Защита
- от перегрева; перегрузки; КЗ; пониженного напряжения питания
- Комплектность

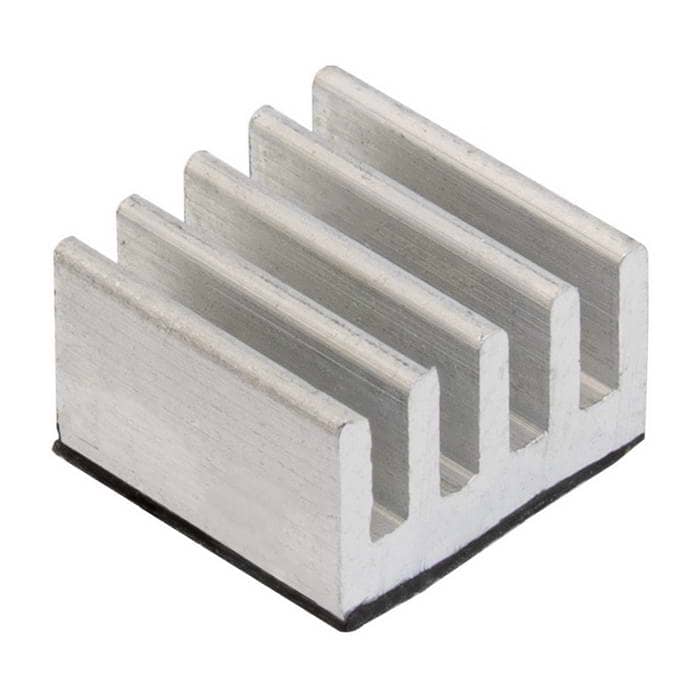

- с охладитетем микросхемы
- Вес, г
- 3,7
- Вес брутто
- 6.00
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/300
- Цвет
- зеленый

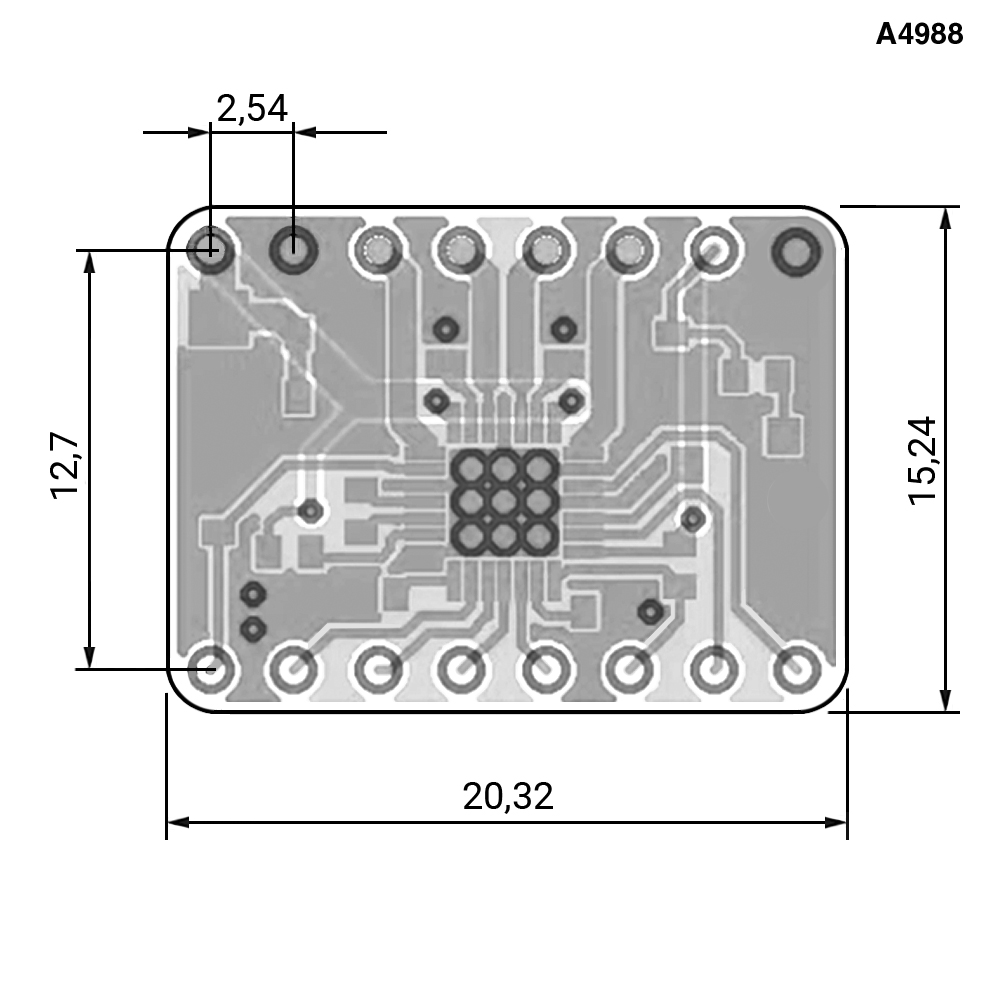

- Глубина, мм
- 20
- Ширина, мм
- 15
- Высота, мм
- 10 (15 - с охладителем)
Описание

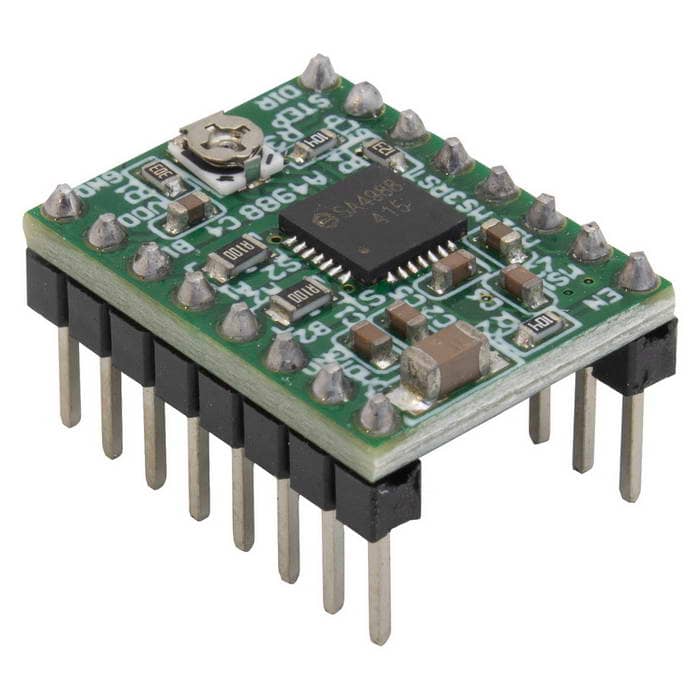

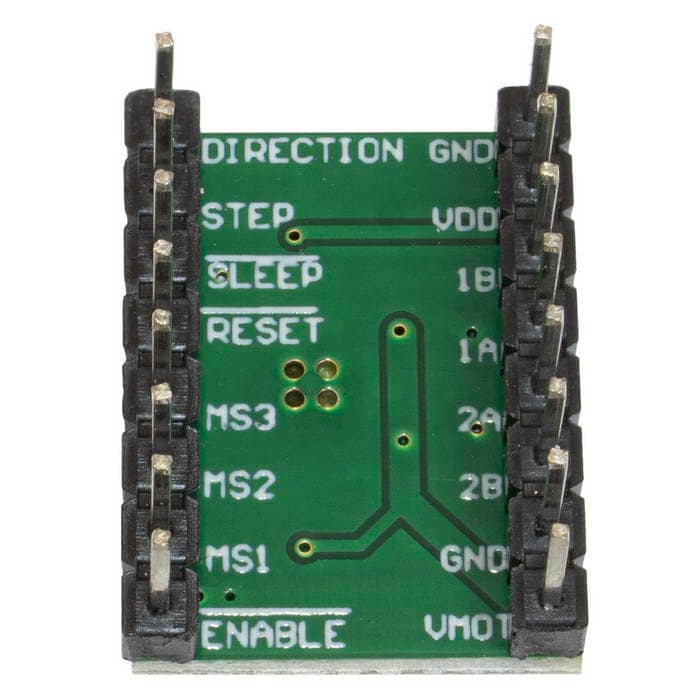

A4988 green - это плата управления для шаговых двигателей позволяющий работать с шагом 1, 1/2, 1/4, 1/8, 1/16. Модуль драйвер может управлять двигателями с напряжением питания до 45 В и током ± 2 A (до 2.2 А). Установленный на плате регулятор позволяет ограничивать максимальный ток. Рекомендуется устанавливать радиатор и электролитический конденсатор 100 мкФ в цепи питания (VMOT-GND) в непосредственной близости от платы.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт220 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарA4988 greenRUICHIАрт. RU 125902 99,44 ₽20 шт по каталогу |  122,77 ₽106 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  69,13 ₽430 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  118,64 ₽270 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  58,76 ₽117 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Напряжение питания, В | логика: 3,3 / 5; нагрузка: 8...35 | логическая цепь - 3,3/ 5,0; силовая цепь - 8,2...45Отличается | —Нет данных | 1,9...3,6Отличается | 5Отличается |
| Выходной ток, А | 1 (без охладителя) | 1 ; 2 - с теплоотводомОтличается | —Нет данных | —Нет данных | —Нет данных |
| Максимальный ток, А | 2 | —Нет данных | 2Совпадает | —Нет данных | —Нет данных |
| Глубина, мм | 20 | 20Совпадает | 32Отличается | 12Отличается | 24*Отличается |
| Ширина, мм | 15 | 15Совпадает | 32Отличается | 15Совпадает | 15Совпадает |
- 122,77 ₽106 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Напряжение питания, В
- Текущийлогика: 3,3 / 5; нагрузка: 8...35Аналоглогическая цепь - 3,3/ 5,0; силовая цепь - 8,2...45Отличается
- Выходной ток, А
- Текущий1 (без охладителя)Аналог1 ; 2 - с теплоотводомОтличается
- Максимальный ток, А
- Текущий2Аналог—Нет данных
- Глубина, мм
- Текущий20Аналог20Совпадает
- Ширина, мм
- Текущий15Аналог15Совпадает
- 69,13 ₽430 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Напряжение питания, В
- Текущийлогика: 3,3 / 5; нагрузка: 8...35Аналог—Нет данных
- Выходной ток, А
- Текущий1 (без охладителя)Аналог—Нет данных
- Максимальный ток, А
- Текущий2Аналог2Совпадает
- Глубина, мм
- Текущий20Аналог32Отличается
- Ширина, мм
- Текущий15Аналог32Отличается
- 118,64 ₽270 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Напряжение питания, В
- Текущийлогика: 3,3 / 5; нагрузка: 8...35Аналог1,9...3,6Отличается
- Выходной ток, А
- Текущий1 (без охладителя)Аналог—Нет данных
- Максимальный ток, А
- Текущий2Аналог—Нет данных
- Глубина, мм
- Текущий20Аналог12Отличается
- Ширина, мм
- Текущий15Аналог15Совпадает
- 58,76 ₽117 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Напряжение питания, В
- Текущийлогика: 3,3 / 5; нагрузка: 8...35Аналог5Отличается
- Выходной ток, А
- Текущий1 (без охладителя)Аналог—Нет данных
- Максимальный ток, А
- Текущий2Аналог—Нет данных
- Глубина, мм
- Текущий20Аналог24*Отличается
- Ширина, мм
- Текущий15Аналог15Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
