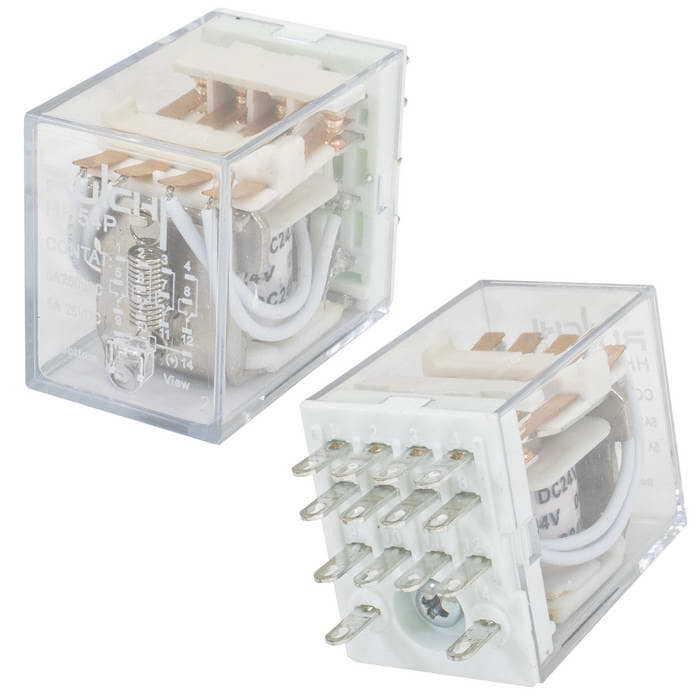

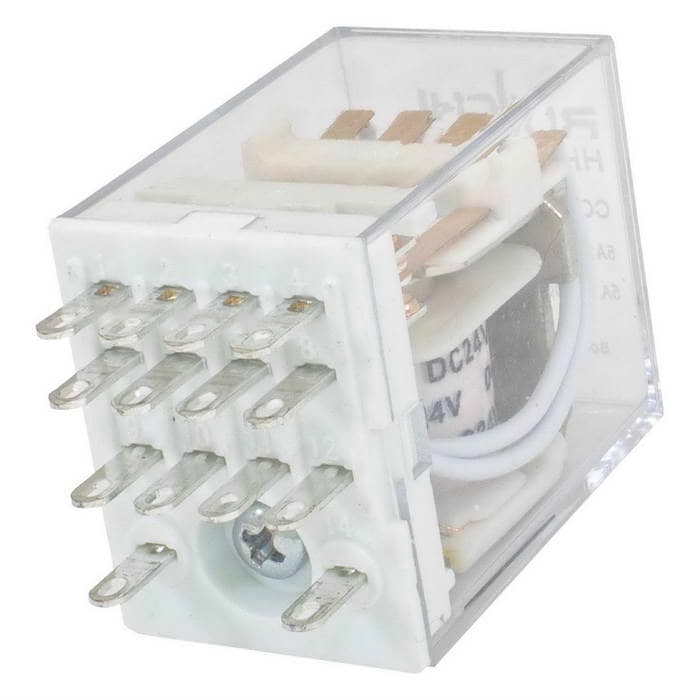

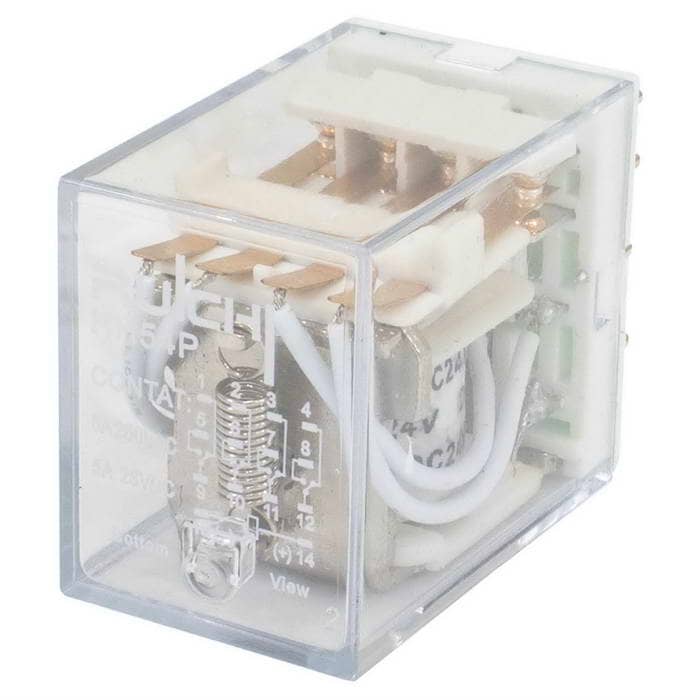

Электромагнитное реле RUICHI 4453(18F)-4 (HH54P) 24VDC 5А
4C: 4PDT
Товар подлежит обязательной маркировке- MPN
- 4453(18F)-4 (HH54P) 24VDC 5A
- Бренд
- Ruichi
- Артикул RU
- 59139
Основные параметры
- Схема переключения
- 4C: 4PDT
- Номинальный ток, А
- переключения - 5 (7 max кратковрем.)
- Номинальное напряжение катушки, В
- 24 (DC)
- Сопротивление катушки, Ом
- 650
- Контактное сопротивление, мОм, не более
- 100 (при 6VDC; 1 A) мОм
- Количество циклов коммутации (электро), не менее
- 100000 при номинальной нагрузке
Под заказ101,38 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 650
- Контактное сопротивление, мОм, не более
- 100 (при 6VDC; 1 A) мОм
- Схема переключения
- 4C: 4PDT
- Количество циклов коммутации (электро), не менее
- 100000 при номинальной нагрузке
- Максимальная коммутируемая мощность
- 1750 ВА/ 210 Вт
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 250 (AC)/ 30 (DC)
- Диэлектрическая прочность, В
- между откр. контактами - 1000 (50 Гц, 1 мин.)
- Номинальное напряжение катушки, В
- 24 (DC)
- Напряжение срабатывания, В
- 18
- Напряжение отпускания, В
- 2,4
- Номинальный ток, А
- переключения - 5 (7 max кратковрем.)
Монтаж и корпус
- Глубина, мм
- 27,5
- Ширина, мм
- 21,5
- Высота, мм
- 40,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+70
Упаковка и вес
- Вес брутто
- 31.20
- Транспортная упаковка: размер/кол-во
- 44*30.5*36/500
Другие параметры
- Время, мс
- срабатывания/ отпускания - 25
- Тип
- Реле электромагнитное серии 4453(18F)

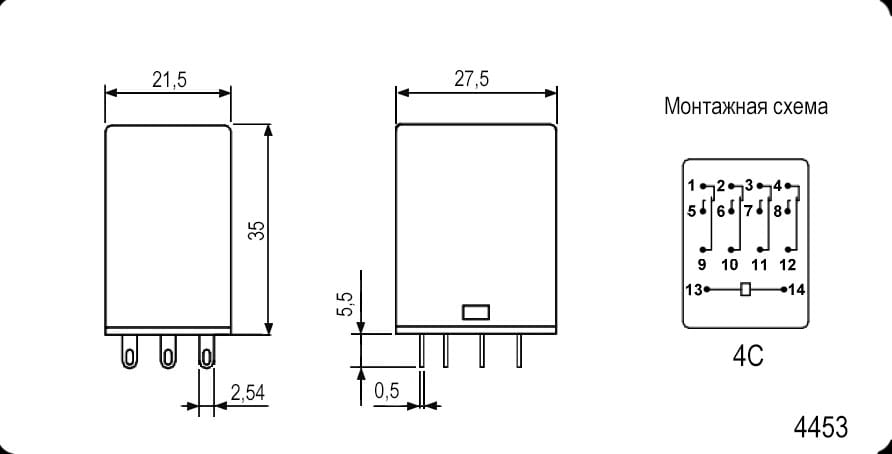

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар4453(18F)-4 (HH54P) 24VDC 5ARUICHIАрт. RU 59139 101,38 ₽Под заказ |  101,38 ₽704 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  117,42 ₽950 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  104,68 ₽400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  101,38 ₽1 075 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | 4C: 4PDT | 4C: 4PDTСовпадает | 3C: 3PDTОтличается | 4C: 4PDTСовпадает | DPDTОтличается |
| Номинальное напряжение катушки, В | 24 (DC) | 12 (DC)Отличается | 24 (DC)Совпадает | 240 (AC)Отличается | катушки - 24 (DC)Отличается |
| Сопротивление катушки, Ом | 650 | 160Отличается | 650Совпадает | 12000Отличается | 650Совпадает |
| Контактное сопротивление, мОм, не более | 100 (при 6VDC; 1 A) мОм | 100 (при 6VDC; 1 A) мОмСовпадает | 100 мОмОтличается | 100 (при 6VDC; 1 A) мОмСовпадает | 100 мОмОтличается |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
- 101,38 ₽704 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий4C: 4PDTАналог4C: 4PDTСовпадает
- Номинальное напряжение катушки, В
- Текущий24 (DC)Аналог12 (DC)Отличается
- Сопротивление катушки, Ом
- Текущий650Аналог160Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 (при 6VDC; 1 A) мОмАналог100 (при 6VDC; 1 A) мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 117,42 ₽950 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий4C: 4PDTАналог3C: 3PDTОтличается
- Номинальное напряжение катушки, В
- Текущий24 (DC)Аналог24 (DC)Совпадает
- Сопротивление катушки, Ом
- Текущий650Аналог650Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 (при 6VDC; 1 A) мОмАналог100 мОмОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 104,68 ₽400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий4C: 4PDTАналог4C: 4PDTСовпадает
- Номинальное напряжение катушки, В
- Текущий24 (DC)Аналог240 (AC)Отличается
- Сопротивление катушки, Ом
- Текущий650Аналог12000Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 (при 6VDC; 1 A) мОмАналог100 (при 6VDC; 1 A) мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 101,38 ₽1 075 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- Текущий4C: 4PDTАналогDPDTОтличается
- Номинальное напряжение катушки, В
- Текущий24 (DC)Аналогкатушки - 24 (DC)Отличается
- Сопротивление катушки, Ом
- Текущий650Аналог650Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 (при 6VDC; 1 A) мОмАналог100 мОмОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
