Твердотельное реле RUICHI 3SSR 440V 25A (Z)D3 (3-32v)

1000 МОм

Товар подлежит обязательной маркировке
MPN
3SSR 440V 25A (Z)D3 (3-32v)
Бренд
Ruichi
Артикул RU
60946

Основные параметры

Режим управления
Z - с контролем перехода через "0"
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-30...+75
Напряжение управления, В
3...32 (DC)
Ток нагрузки, А
25
Все характеристики
Документация
Под заказ2 013,32 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Напряжение управления, В
3...32 (DC)
Ток нагрузки, А
25
Напряжение нагрузки, В
~440
Ток управления, мА, не более
40
Ток утечки, мА
5 (~100 В); 10 (~200 В)

Монтаж и корпус

Глубина, мм
105
Ширина, мм
74
Высота, мм
33

Условия эксплуатации

Температура окружающей среды при эксплуатации, °C
-30...+75

Упаковка и вес

Транспортная упаковка: размер/кол-во
43*24.5*24.5/50
Вес брутто
352.00

Другие параметры

Режим управления
Z - с контролем перехода через "0"
Время переключения, мс, не более
10
Тип
Реле твердотельное трехфазное серии 3SSR

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 3SSR 440V 25A (Z)D3 (3-32v)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема 3SSR 440V 25A (Z)D3 (3-32v) 1
IMAGE · Схема

Схема 3SSR 440V 25A (Z)D3 (3-32v) 1

Габаритный чертёж и расположение контактов

Скачать

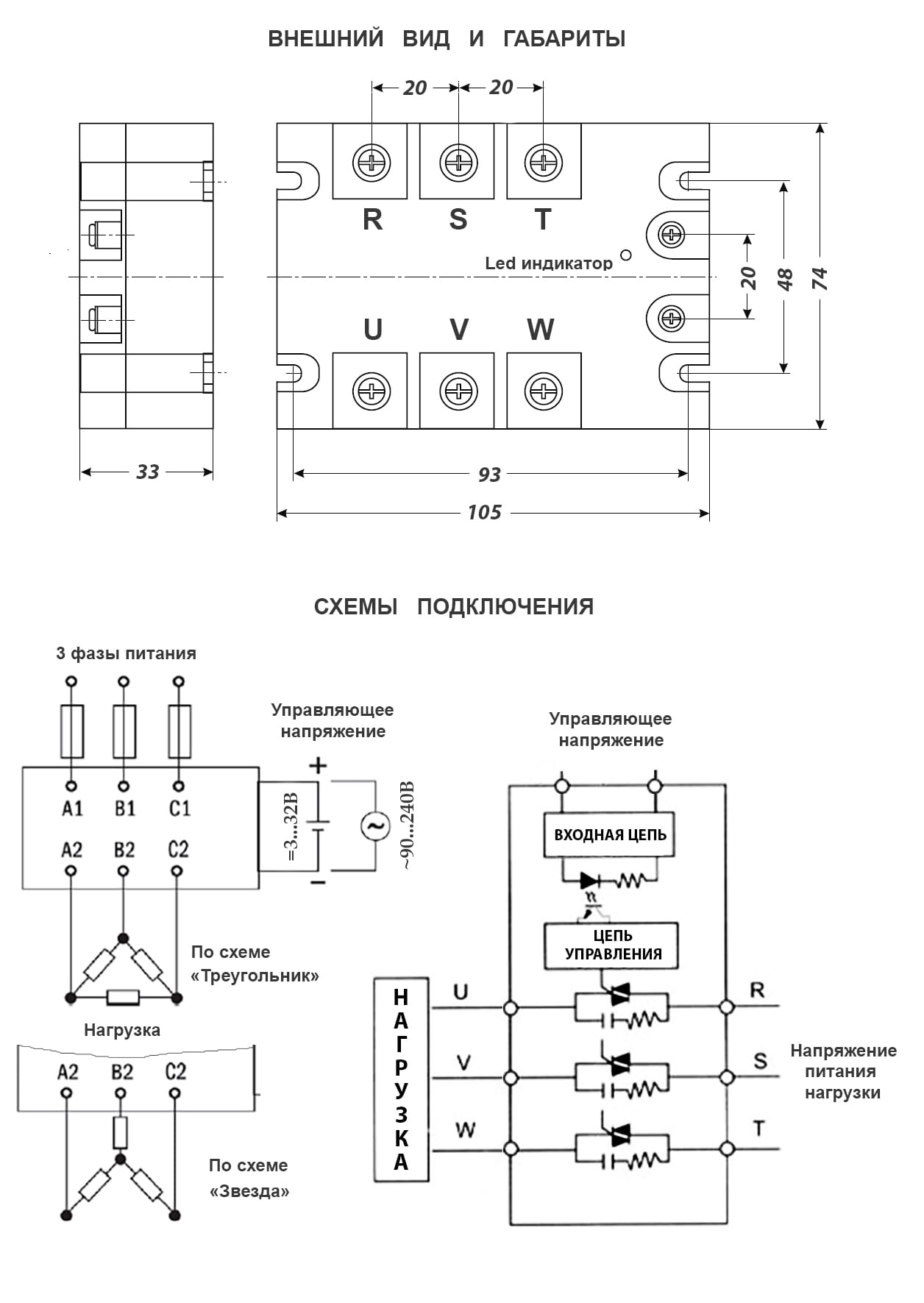

Миниатюра: Схема 3SSR 440V 25A (Z)D3 (3-32v) 2
IMAGE · Схема

Схема 3SSR 440V 25A (Z)D3 (3-32v) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 27.08.2026
Источник / остаток
Каталог RU Electronics · 50 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Твердотельное реле – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.
