Подстроечный резистор RUICHI 3296W 500R
25 оборотов
- MPN
- 3296W 500R
- Бренд
- Ruichi
- Артикул RU
- 63794
Основные параметры
- Высота
- 11,55 (корпус) мм
- Ширина
- 9,53 мм
- Глубина
- 4,83 мм
- Мощность
- максимальная рассеиваемая - 0,5 Вт
- Сопротивление
- 500 Ом
- Износоустойчивость циклов
- 200 раз
1 850 шт в наличии12,49 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Мощность
- максимальная рассеиваемая - 0,5 Вт
- Сопротивление
- 500 Ом
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) В
- Диэлектрическая прочность
- 900 В
Монтаж и корпус
- Высота
- 11,55 (корпус) мм
- Ширина
- 9,53 мм
- Глубина
- 4,83 мм
Условия эксплуатации
- Диапазон рабочих температур
- -55...+125 °С
Упаковка и вес
- Вес брутто
- 1.20
- Транспортная упаковка: размер/кол-во
- 62*27.5*28/2000
- Вес
- 0,65 г
Другие параметры
- Износоустойчивость циклов
- 200 раз
- Количество
- 25 оборотов
- Допускаемое отклонение
- ± 10 %
- Тип
- подстроечный резистор

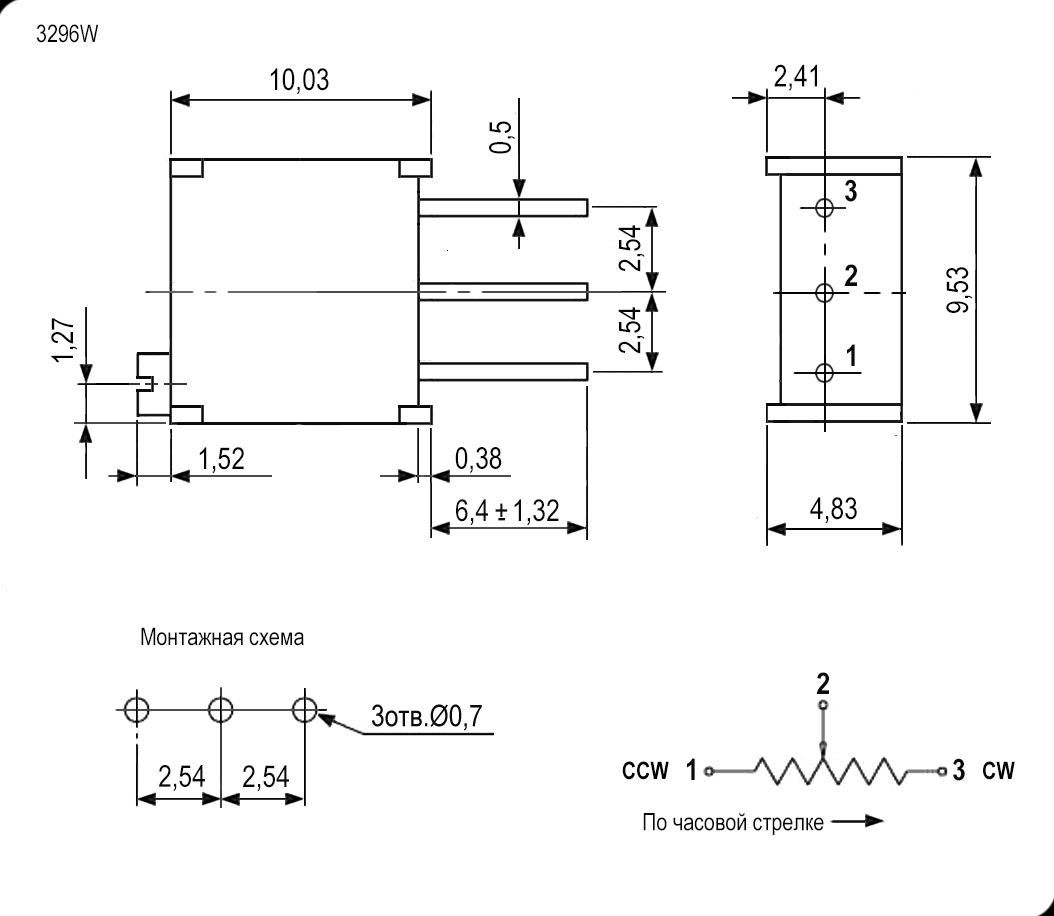

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 03.08.2026- Источник / остаток
- Каталог RU Electronics · 1 850 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet отсутствует — можно запросить
Описание
Подстроечный резистор представляет собой разновидность переменных резисторов, которые предназначены для тонкой подстройки радиоэлектронных устройств в процессе их монтажа на печатную плату или при ремонте. Данные компоненты устанавливаются в корпус электронного устройства, поэтому при нормальной эксплуатации они недоступны для пользователей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт3150 шт
202550 шт341 700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар3296W 500RRUICHIАрт. RU 63794 12,49 ₽1 850 шт по каталогу |  12,38 ₽2 100 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 9,28 ₽100 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 12,38 ₽1 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 12,49 ₽150 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) В | 1000 (при Uисп.dc=500 В) ВСовпадает | 1000 (при Uисп.dc=500 В) ВСовпадает | 1000 (при Uисп.dc=500 В) ВСовпадает | 1000 (при Uисп.dc=500 В) ВСовпадает |
| Сопротивление | 500 Ом | (max) 1 кОмОтличается | (max) 500 кОмОтличается | 1 МОмОтличается | (max) 2 кОмОтличается |
| Высота | 11,55 (корпус) мм | 11,55 (корпус) ммСовпадает | 10,03 (корпус) ммОтличается | 10,03 (корпус) ммОтличается | 10,03 (корпус) ммОтличается |
| Глубина | 4,83 мм | 4,83 ммСовпадает | 4,83 ммСовпадает | 4,83 ммСовпадает | 4,83 ммСовпадает |
| Ширина | 9,53 мм | 9,53 ммСовпадает | 9,53 ммСовпадает | 9,53 ммСовпадает | 9,53 ммСовпадает |
- 12,38 ₽2 100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) ВАналог1000 (при Uисп.dc=500 В) ВСовпадает
- Сопротивление
- Текущий500 ОмАналог(max) 1 кОмОтличается
- Высота
- Текущий11,55 (корпус) ммАналог11,55 (корпус) ммСовпадает
- Глубина
- Текущий4,83 ммАналог4,83 ммСовпадает
- Ширина
- Текущий9,53 ммАналог9,53 ммСовпадает
- 9,28 ₽100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) ВАналог1000 (при Uисп.dc=500 В) ВСовпадает
- Сопротивление
- Текущий500 ОмАналог(max) 500 кОмОтличается
- Высота
- Текущий11,55 (корпус) ммАналог10,03 (корпус) ммОтличается
- Глубина
- Текущий4,83 ммАналог4,83 ммСовпадает
- Ширина
- Текущий9,53 ммАналог9,53 ммСовпадает
- 12,38 ₽1 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) ВАналог1000 (при Uисп.dc=500 В) ВСовпадает
- Сопротивление
- Текущий500 ОмАналог1 МОмОтличается
- Высота
- Текущий11,55 (корпус) ммАналог10,03 (корпус) ммОтличается
- Глубина
- Текущий4,83 ммАналог4,83 ммСовпадает
- Ширина
- Текущий9,53 ммАналог9,53 ммСовпадает
- 12,49 ₽150 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) ВАналог1000 (при Uисп.dc=500 В) ВСовпадает
- Сопротивление
- Текущий500 ОмАналог(max) 2 кОмОтличается
- Высота
- Текущий11,55 (корпус) ммАналог10,03 (корпус) ммОтличается
- Глубина
- Текущий4,83 ммАналог4,83 ммСовпадает
- Ширина
- Текущий9,53 ммАналог9,53 ммСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
