2SA1015 HXY биполярный транзистор PNP

-50 В, -0.15 А, SOT-23

MPN
2SA1015
Бренд
HXY
Артикул RU
121983

Основные параметры

Описание
Транзистор биполярный PNP; -50 В; -0,15 А; hFE 130...400; SOT-23
Тип проводимости
PNP
Максимальное напряжение КЭ (Vceo), В
-50
Максимальное напряжение КБ (Vcbo), В
-50
Максимальное напряжение ЭБ (Vebo), В
-5
Напряжение насыщения КЭ Vce(sat), В
-0,3
Все характеристики
Документация
12 000 шт в наличии0,49 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Максимальное напряжение КЭ (Vceo), В
-50
Максимальное напряжение КБ (Vcbo), В
-50
Максимальное напряжение ЭБ (Vebo), В
-5
Напряжение насыщения КЭ Vce(sat), В
-0,3
Максимальный постоянный ток коллектора (Ic), А
-0,15
Максимальная рассеиваемая мощность, Вт
0,2
Граничная частота ft, МГц
80

Монтаж и корпус

Корпус
SOT-23
Способ монтажа
поверхностный (SMT)

Упаковка и вес

Вес брутто
0.05
Упаковка
REEL, 3000 шт.

Другие параметры

Описание
Транзистор биполярный PNP; -50 В; -0,15 А; hFE 130...400; SOT-23
Тип проводимости
PNP
Коэффициент усиления hFE мин.
130
Коэффициент усиления hFE макс.
400
Тип
Биполярный транзистор

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 2SA1015

Технические параметры, размеры и рекомендации производителя

Скачать

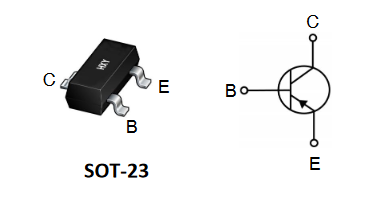

Миниатюра: Схема 2SA1015
IMAGE · Схема

Схема 2SA1015

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 12 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
3 000 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

2SA1015 биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости PNP. Максимальное напряжение КЭ Vceo -50 В, максимальный ток коллектора Ic max -0,15 А, коэффициент усиления по току hFE 130 ... 400 Комплементарная пара: 2SC1815

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20233 000 шт412 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар2SA1015HXYАрт. RU 121983
0,49 ₽12 000 шт по каталогу
Параметрический вариантCTKBC857CАрт. RU 118563
0,52 ₽114 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантHXY2SC2712Арт. RU 85494
0,49 ₽15 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантHXY2SC3356Арт. RU 121985
2,18 ₽13 500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантCTK2N3904Арт. RU 119360
0,50 ₽24 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Тип проводимостиPNPPNPСовпадаетNPNОтличаетсяNPNОтличаетсяNPNОтличается
КорпусSOT-23SOT-23СовпадаетSOT-23СовпадаетSOT-23СовпадаетSOT-23Совпадает
Способ монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Коэффициент усиления hFE мин.130420Отличается70Отличается50Отличается100Отличается
Максимальное напряжение КЭ (Vceo), В-50-45Отличается50Отличается12Отличается40Отличается
  • Параметрический вариантCTKBC857CАрт. RU 118563
    0,52 ₽114 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогPNPСовпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий130Аналог420Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-50Аналог-45Отличается
    Открыть товар
  • Параметрический вариантHXY2SC2712Арт. RU 85494
    0,49 ₽15 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогNPNОтличается
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий130Аналог70Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-50Аналог50Отличается
    Открыть товар
  • Параметрический вариантHXY2SC3356Арт. RU 121985
    2,18 ₽13 500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогNPNОтличается
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий130Аналог50Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-50Аналог12Отличается
    Открыть товар
  • Параметрический вариантCTK2N3904Арт. RU 119360
    0,50 ₽24 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийPNPАналогNPNОтличается
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Способ монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Коэффициент усиления hFE мин.
    Текущий130Аналог100Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий-50Аналог40Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
