2N7002DW

полевой транзистор (MOSFET) HXY, N+N-канал, 60 В, 115 мА, 3 Ом, корпус SOT-363

MPN
2N7002DW
Бренд
HXY
Артикул RU
124223

Основные параметры

Тип проводимости
N+N
Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
0,115
Минимальное сопротивление открытого канала (Rds on), мОм
3000
Емкость, пФ
50
Тип
MOSFET
Все характеристики
Документация
10 800 шт в наличии1,74 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
0,115
Минимальное сопротивление открытого канала (Rds on), мОм
3000
Емкость, пФ
50

Монтаж и корпус

Корпус
SOT-363
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
0.05
Транспортная упаковка: размер/кол-во
40*40*21/12000
Упаковка
REEL, 3000 шт.

Другие параметры

Тип проводимости
N+N
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 2N7002DW

Технические параметры, размеры и рекомендации производителя

Скачать

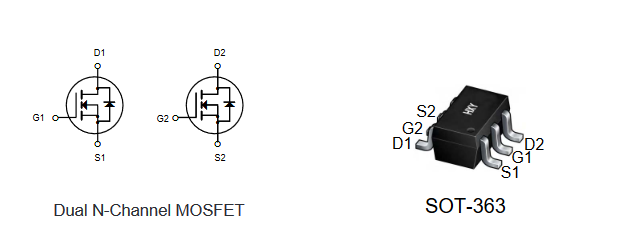

Миниатюра: Схема 2N7002DW
IMAGE · Схема

Схема 2N7002DW

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 10 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
300 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 0
Документация
Datasheet: 1

Описание

2N7002DW - сборка из двух полевых транзисторов (MOSFET) для поверхностного монтажа в корпусе SOT-363. Тип проводимости N+N. Напряжение сток-исток (Vds) 60 Вольт, максимальный ток стока (Id) 0.115 А. Сопротивление канала в открытом состоянии 3 Ом (при Vgs=10 В, Id =0.5 А).

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано300 шт61 800 шт
03 000 шт39 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар2N7002DWHXYАрт. RU 124223
1,74 ₽10 800 шт по каталогу
Параметрический вариантElecsuper2N7002DWH6327Арт. RU 124528
3,20 ₽11 250 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантHXY2N7002 (HXY)Арт. RU 121416
0,83 ₽43 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCJ2N7002WАрт. RU 120852
1,77 ₽1 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантKUU2N7002Арт. RU 119445
0,73 ₽54 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип проводимостиN+NN+NСовпадаетNОтличаетсяNОтличаетсяNОтличается
КорпусSOT-363SOT-363СовпадаетSOT-23ОтличаетсяSOT-323ОтличаетсяSOT-23Отличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Емкость, пФ5030,5Отличается50Совпадает50Совпадает50Совпадает
Максимальное напряжение сток-исток V(br)dss, В6060Совпадает60Совпадает60Совпадает60Совпадает
  • Параметрический вариантElecsuper2N7002DWH6327Арт. RU 124528
    3,20 ₽11 250 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийN+NАналогN+NСовпадает
    Корпус
    ТекущийSOT-363АналогSOT-363Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий50Аналог30,5Отличается
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Открыть товар
  • Параметрический вариантHXY2N7002 (HXY)Арт. RU 121416
    0,83 ₽43 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийN+NАналогNОтличается
    Корпус
    ТекущийSOT-363АналогSOT-23Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий50Аналог50Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Открыть товар
  • Параметрический вариантCJ2N7002WАрт. RU 120852
    1,77 ₽1 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийN+NАналогNОтличается
    Корпус
    ТекущийSOT-363АналогSOT-323Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий50Аналог50Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Открыть товар
  • Параметрический вариантKUU2N7002Арт. RU 119445
    0,73 ₽54 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийN+NАналогNОтличается
    Корпус
    ТекущийSOT-363АналогSOT-23Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий50Аналог50Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
