Datasheet 2N7002BK
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)
2N7002BK, полевой транзистор (MOSFET) Elecsuper, N-канал, 60 В, 0.38 А, 3 Ом, корпус SOT-23
2N7002BK, полевой транзистор (MOSFET) Elecsuper, N-канал, 60 В, 0.38 А, 3 Ом, корпус SOT-23
- MPN
- 2N7002BK
- Бренд
- Elecsuper
- Артикул RU
- 124520
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 29 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
29 000 шт в наличии0,73 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

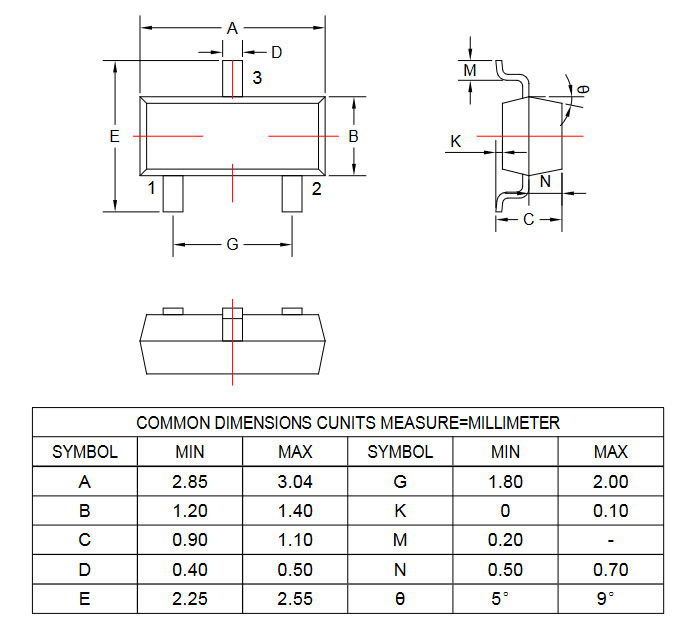

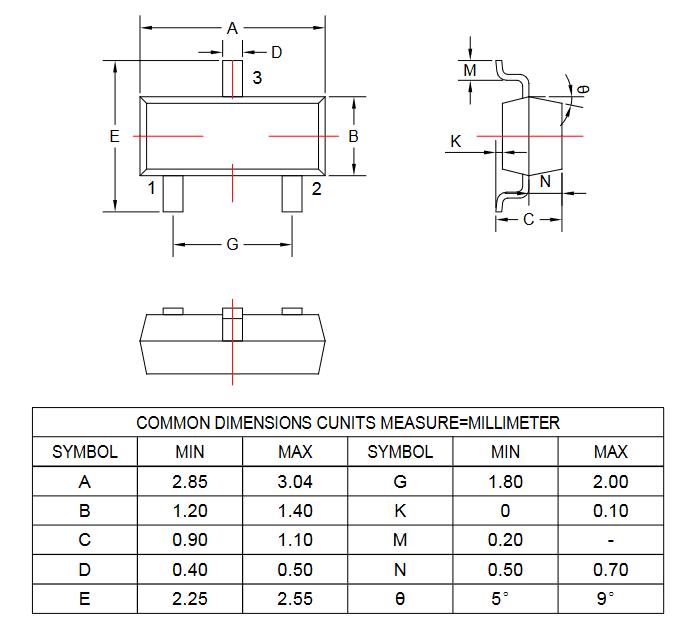

Документация и схема
Характеристики
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 60
- Максимальный ток стока (при Ta=25C), А
- 0,38
- Минимальное сопротивление открытого канала, мОм
- 3000
- Емкость, пФ
- 30,5
- Заряд затвора, нКл
- 2
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 46*46*52/30000
- Упаковка
- REEL, 3000 шт.
- Тип
- MOSFET
- Корпус
- SOT-23
- Способ монтажа
- поверхностный (SMT)
- Диапазон рабочих температур
- -55...+150 °С
Описание
2N7002BK - N-канальный полевой транзистор для поверхностного монтажа в корпусе SOT-23. Напряжение сток-исток 60 Вольт, максимальный ток стока 0.38 А. Сопротивление канала в открытом состоянии 3 Ом (при Vgs = 10 В, Id = 0.3 А).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт22 000 шт
20243 000 шт927 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2N7002BKElecsuperАрт. RU 124520 0,73 ₽29 000 шт по каталогу |  1,45 ₽20 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 0,73 ₽63 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,70 ₽11 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,60 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Емкость, пФ | 30,5 | 30,5Совпадает | 50Отличается | 25Отличается | 50Отличается |
| Максимальное напряжение сток-исток, В | 60 | 60Совпадает | 60Совпадает | 60Совпадает | 60Совпадает |
- 1,45 ₽20 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий30,5Аналог30,5Совпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- 0,73 ₽63 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий30,5Аналог50Отличается
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- 0,70 ₽11 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий30,5Аналог25Отличается
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- 0,60 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий30,5Аналог50Отличается
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
