Datasheet 2ERGR-5.0-04P
Технические параметры, размеры и рекомендации производителя
2ERGR-5.0-04P

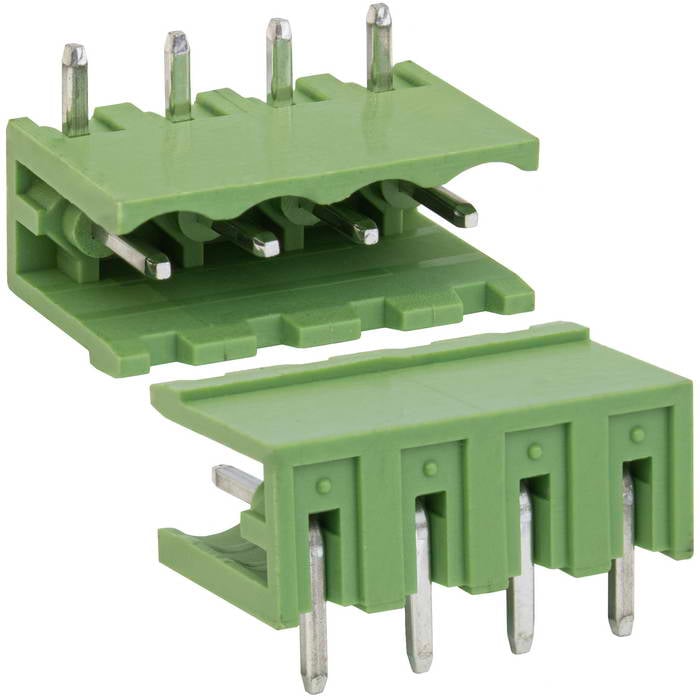

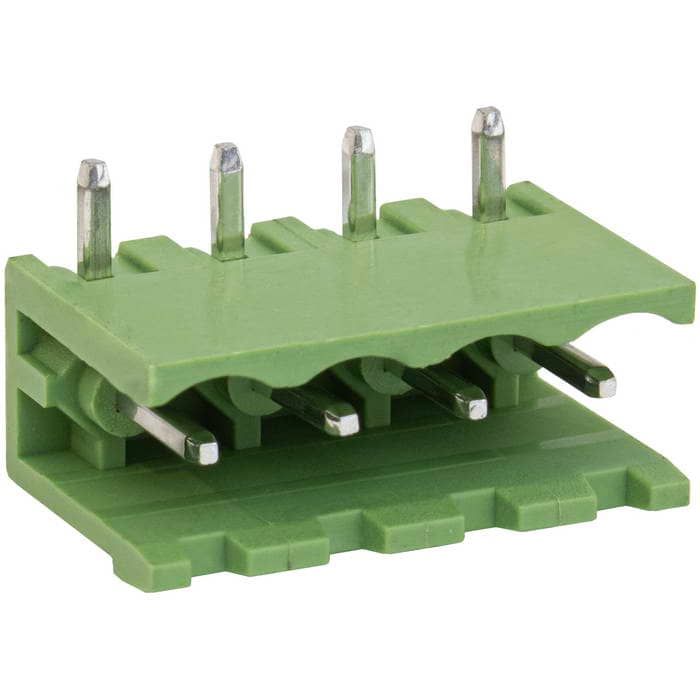

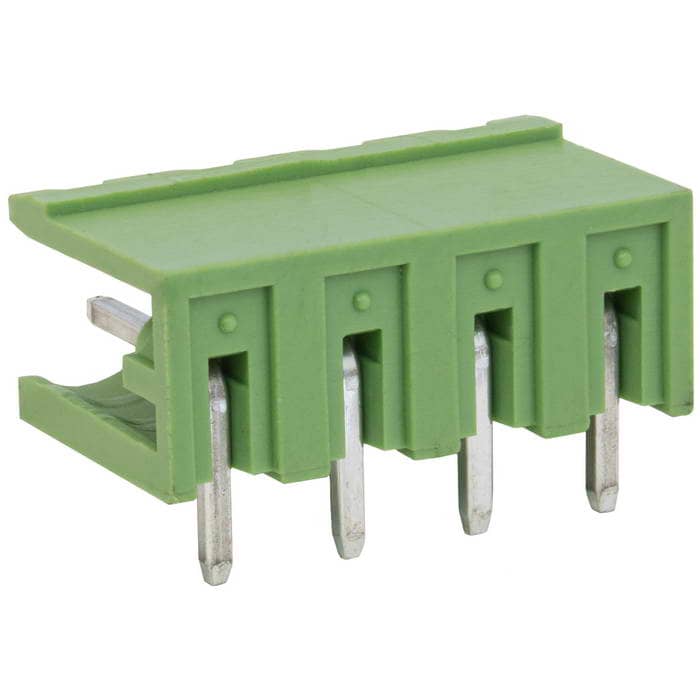

Разъемный клеммный блок на плату угловой (R) RUICHI 2ERGR-5.0-04P ( 2EDGR-5.0-04P / 2EGTR-5.0-04P ), вилка (M), 4 контакта, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- 2ERGR-5.0-04P
- Бренд
- Ruichi
- Артикул RU
- 125705
Основные параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 300 В
- Высота
- 8.6 мм
- Ширина
- 20 мм
- Глубина
- 12.0 мм
- Совместимость
- 5мм: 2ERGK-5.0-04P; 2ERGKE-5.0-04P; 2ERGKC-5.0-04P; 2ERGKA-5.0-04P; 2ERGKB-5.0-04P
2 600 шт в наличии4,78 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 300 В
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
Монтаж и корпус
- Высота
- 8.6 мм
- Ширина
- 20 мм
- Глубина
- 12.0 мм
- Способ монтажа
- на плату
- Количество контактов
- 4
- Материал корпуса
- PA66 UL94V-0, зеленый
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 1.66
- Транспортная упаковка: размер/кол-во
- 29*22*35.5/2800
Другие параметры
- Совместимость
- 5мм: 2ERGK-5.0-04P; 2ERGKE-5.0-04P; 2ERGKC-5.0-04P; 2ERGKA-5.0-04P; 2ERGKB-5.0-04P
- Шаг разъёма
- 5.0 мм
- Тип разъёма
- разъемный клеммный блок на плату угловой (R), 4 контакта, серии 2ERGR-5.0, вилка (M)
Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 2 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Разъемный клеммный блок на плату угловой (R) RUICHI 2ERGR-5.0-04P, вилка (M), 4 контакта, шаг 5.00 мм – это конструкции, состоящие из 2-х, или более частей. В большинстве случаев, одна из которых крепится на плате, а вторая на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт132 600 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2ERGR-5.0-04PRUICHIАрт. RU 125705 4,78 ₽2 600 шт по каталогу |  4,00 ₽2 550 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,92 ₽3 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,00 ₽8 550 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,07 ₽5 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 4 | 4Совпадает | 4Совпадает | 6Отличается | 3Отличается |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | разъемный клеммный блок на плату угловой (R), 4 контакта, серии 2ERGR-5.0, вилка (M) | разъемный клеммный блок на плату, 4 контакта, серии 2ERGV-5.0, вилка (M)Отличается | разъемный клеммный блок на плату, 4 контакта, серии 2ERGVС-5.08, вилка (M)Отличается | разъемный клеммный блок на плату угловой (R), 6 контакта, серии 2ERGR-5.0, вилка (M)Отличается | разъемный клеммный блок на плату угловой (R), 3 контакта, серии 2ERGR-5.0, вилка (M)Отличается |
| Номинальное напряжение | 300 В | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает |
- 4,00 ₽2 550 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий4Аналог4Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату угловой (R), 4 контакта, серии 2ERGR-5.0, вилка (M)Аналогразъемный клеммный блок на плату, 4 контакта, серии 2ERGV-5.0, вилка (M)Отличается
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- 3,92 ₽3 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий4Аналог4Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату угловой (R), 4 контакта, серии 2ERGR-5.0, вилка (M)Аналогразъемный клеммный блок на плату, 4 контакта, серии 2ERGVС-5.08, вилка (M)Отличается
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- 5,00 ₽8 550 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Количество контактов
- Текущий4Аналог6Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату угловой (R), 4 контакта, серии 2ERGR-5.0, вилка (M)Аналогразъемный клеммный блок на плату угловой (R), 6 контакта, серии 2ERGR-5.0, вилка (M)Отличается
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- 3,07 ₽5 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Количество контактов
- Текущий4Аналог3Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату угловой (R), 4 контакта, серии 2ERGR-5.0, вилка (M)Аналогразъемный клеммный блок на плату угловой (R), 3 контакта, серии 2ERGR-5.0, вилка (M)Отличается
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
