Datasheet 2EDGLF-5.0-04P-14-00Z(H)
Технические параметры, размеры и рекомендации производителя

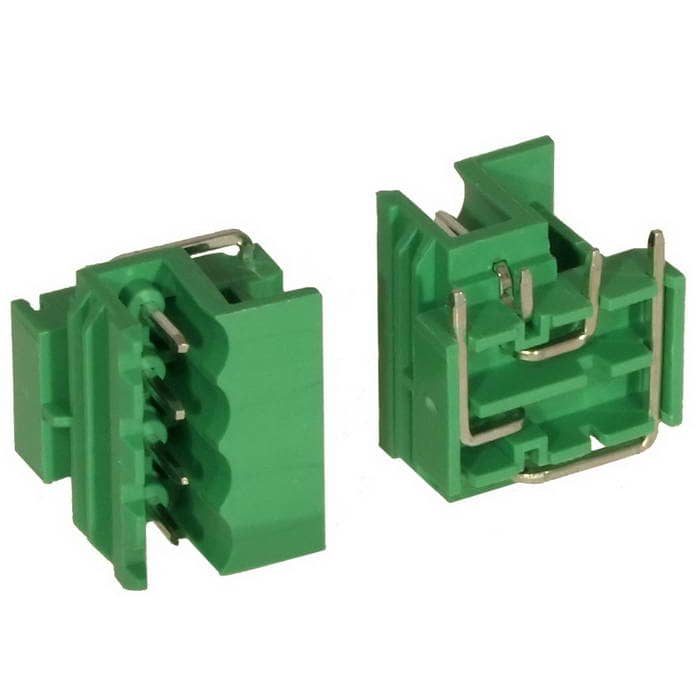

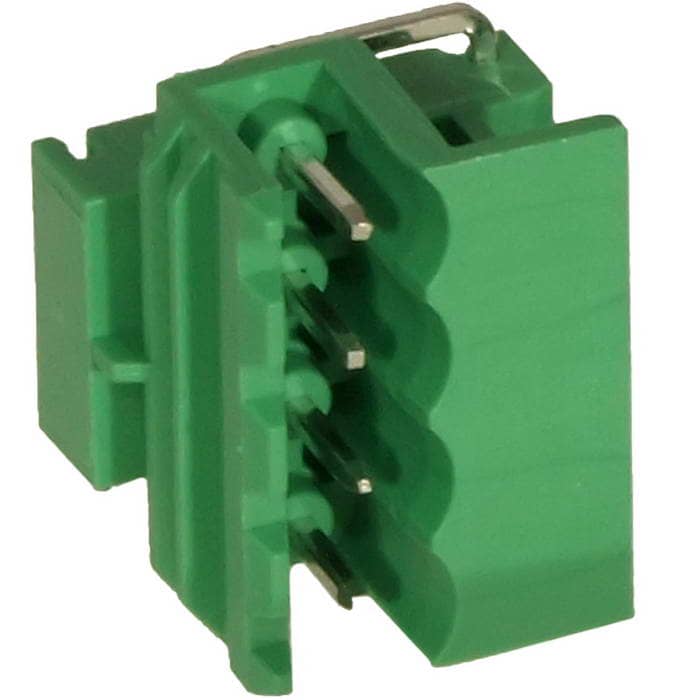

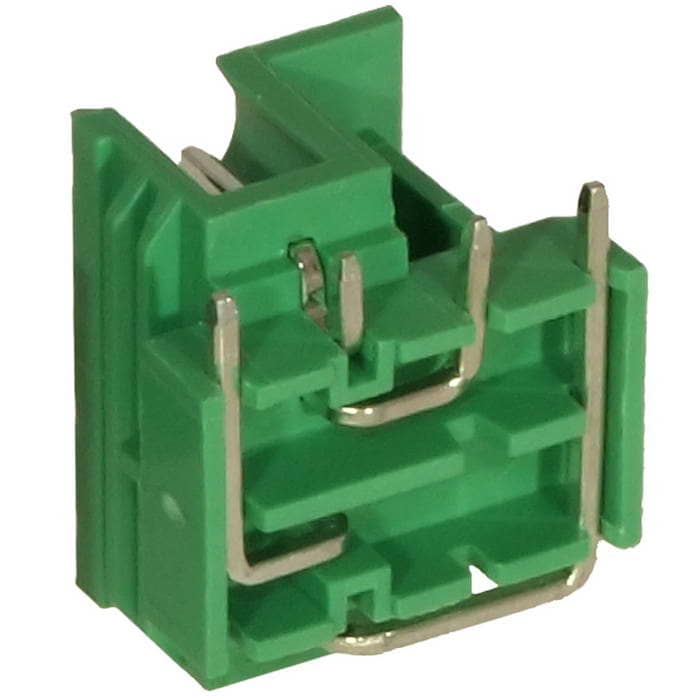

2EDGLF-5.0-04P-14-00Z(H)
Товар подлежит обязательной маркировке- MPN
- 2EDGLF-5.0-04P-14-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 110612
Основные параметры
- Номинальный ток, А
- (UL) - 15
- Номинальное напряжение, В
- (UL) - 300
- Диэлектрическая прочность, В
- 1600 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
- Диапазон рабочих температур, °C
- -40...+105
40 шт в наличии26,45 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диэлектрическая прочность, В
- 1600 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- (UL) - 300
- Номинальный ток, А
- (UL) - 15
Монтаж и корпус
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
- Количество контактов
- 4
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 14,6
- Ширина, мм
- 20,0
- Высота, мм
- 14,6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Другие параметры
- Тип разъёма
- штепсельный клеммник (вилка) серии 2EDGLF угловой

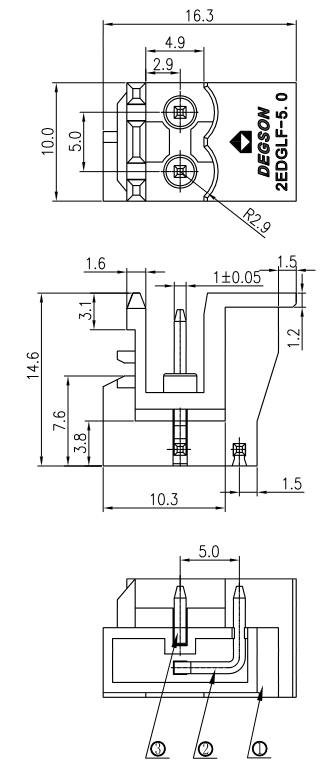

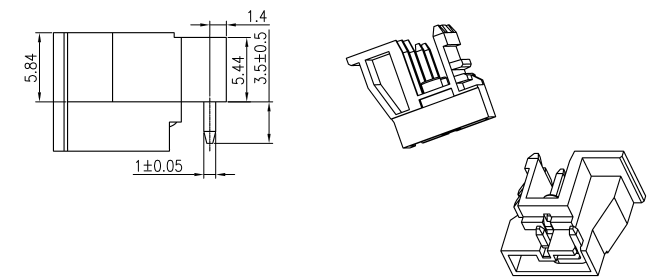

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 40 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 2 шт · только целая упаковка
- Фасовка
- 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202320 шт240 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2EDGLF-5.0-04P-14-00Z(H)DEGSONАрт. RU 110612 26,45 ₽40 шт по каталогу |  11,96 ₽320 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  11,88 ₽250 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  9,78 ₽10 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  23,05 ₽4 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | штепсельный клеммник (вилка) серии 2EDGLF угловой | штепсельный клеммник (вилка) серии 2EDGV, прямойОтличается | штепсельный клеммник (вилка) серии 2EDGR, угловойОтличается | штепсельный клеммник (вилка) серии 2EDGR, угловойОтличается | штепсельный клеммник (вилка) серии 2EDGV, прямойОтличается |
| Количество контактов | 4 | 4Совпадает | 4Совпадает | 4Совпадает | 12Отличается |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Номинальный ток, А | (UL) - 15 | (UL) 15Отличается | (UL) 15Отличается | (UL) 15Отличается | (UL) 15Отличается |
- 11,96 ₽320 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGLF угловойАналогштепсельный клеммник (вилка) серии 2EDGV, прямойОтличается
- Количество контактов
- Текущий4Аналог4Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий(UL) - 15Аналог(UL) 15Отличается
- 11,88 ₽250 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGLF угловойАналогштепсельный клеммник (вилка) серии 2EDGR, угловойОтличается
- Количество контактов
- Текущий4Аналог4Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий(UL) - 15Аналог(UL) 15Отличается
- 9,78 ₽10 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGLF угловойАналогштепсельный клеммник (вилка) серии 2EDGR, угловойОтличается
- Количество контактов
- Текущий4Аналог4Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий(UL) - 15Аналог(UL) 15Отличается
- 23,05 ₽4 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGLF угловойАналогштепсельный клеммник (вилка) серии 2EDGV, прямойОтличается
- Количество контактов
- Текущий4Аналог12Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий(UL) - 15Аналог(UL) 15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
