Datasheet 2EDGK-5.08-09P-14-00A(H)
Технические параметры, размеры и рекомендации производителя
Клеммники разрывные

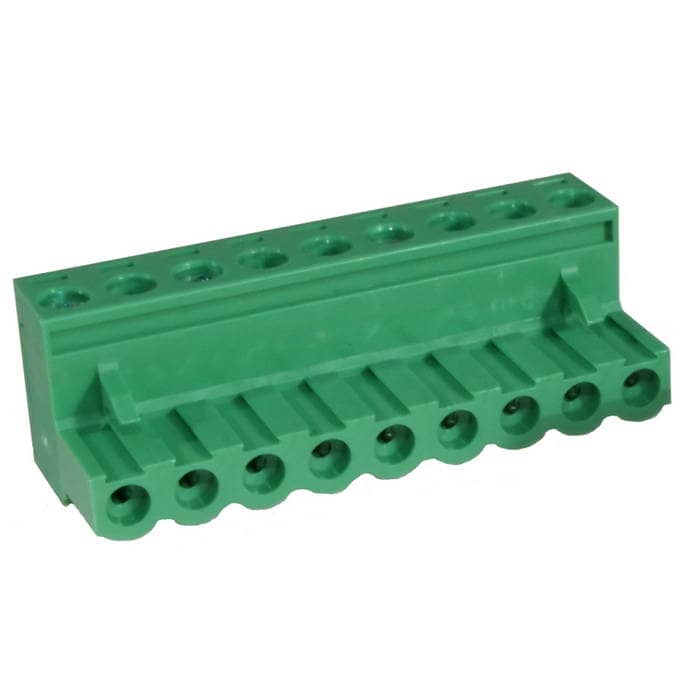

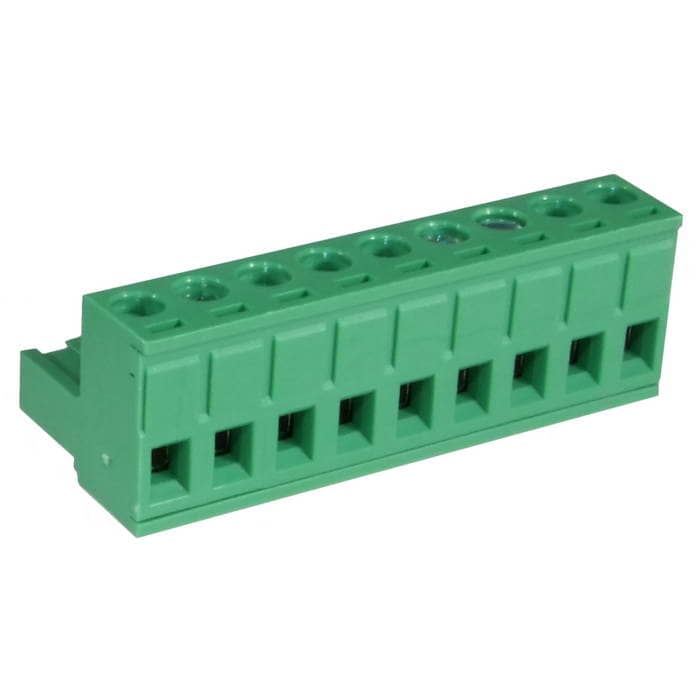

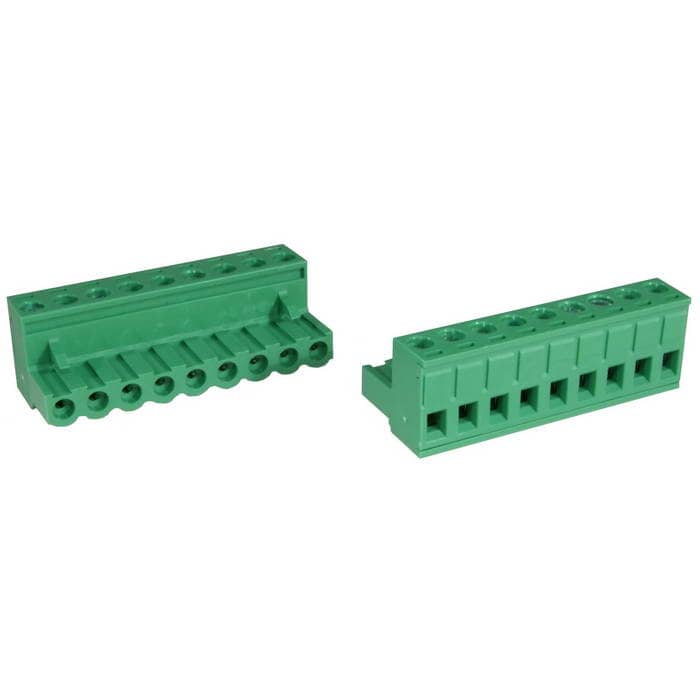

2EDGK-5.08-09P-14-00A(H)
- MPN
- 2EDGK-5.08-09P-14-00A(H)
- Бренд
- DEGSON
- Артикул RU
- 109356
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
1 шт в наличии68,06 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

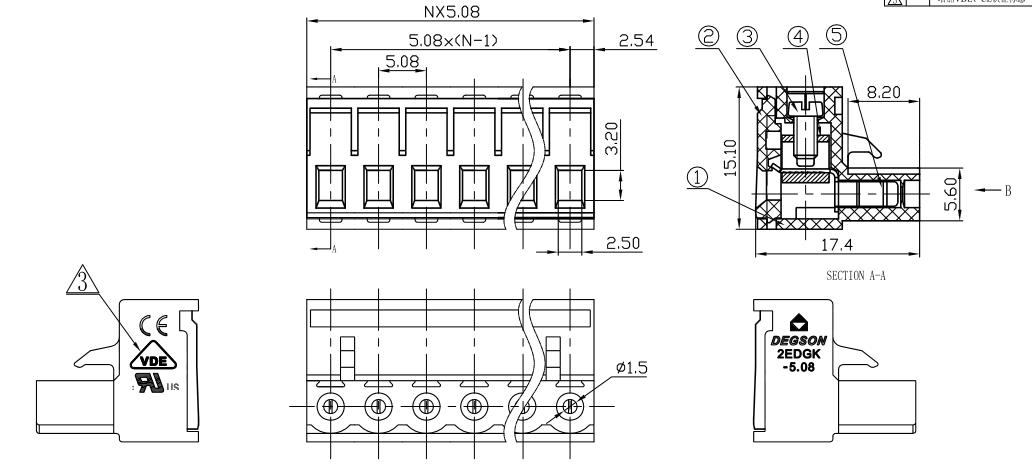

Документация и схема
Характеристики
- Сечение провода, мм2
- 2,5 (28-12AWG)
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 5,08
- Способ монтажа
- на кабель под винт М2,5
- Диапазон рабочих температур, °C
- -40...+105
- Номинальный ток, А
- (UL) 15
- Тип разъёма
- штепсельный клеммник (розетка) серии 2EDGK, прямой
- Количество контактов
- 9
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 17,4
- Ширина, мм
- 45,72
- Высота, мм
- 15,1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20221 шт11 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2EDGK-5.08-09P-14-00A(H)DEGSONАрт. RU 109356 68,06 ₽1 шт по каталогу |  72,96 ₽70 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  15,01 ₽80 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  86,74 ₽102 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  38,61 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 9 | 9Совпадает | 9Совпадает | 12Отличается | 5Отличается |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | РА66 UL94 V0Отличается | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Тип разъёма | штепсельный клеммник (розетка) серии 2EDGK, прямой | штепсельный клеммник (розетка) серии 2EDGK, прямойСовпадает | —Нет данных | штепсельный клеммник (розетка) серии 2EDGK, прямойСовпадает | штепсельный клеммник (розетка) серии 2EDGK, прямойСовпадает |
| Способ монтажа | на кабель под винт М2,5 | на кабель под винт М2,5Совпадает | —Нет данных | на кабель под винт М2,5Совпадает | на кабель под винт М2,5Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | 5000 (при Uисп.dc=1000 В)Совпадает | —Нет данных | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает |
- 72,96 ₽70 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Количество контактов
- Текущий9Аналог9Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (розетка) серии 2EDGK, прямойАналогштепсельный клеммник (розетка) серии 2EDGK, прямойСовпадает
- Способ монтажа
- Текущийна кабель под винт М2,5Аналогна кабель под винт М2,5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 15,01 ₽80 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Количество контактов
- Текущий9Аналог9Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогРА66 UL94 V0Отличается
- Тип разъёма
- Текущийштепсельный клеммник (розетка) серии 2EDGK, прямойАналог—Нет данных
- Способ монтажа
- Текущийна кабель под винт М2,5Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
- 86,74 ₽102 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий9Аналог12Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (розетка) серии 2EDGK, прямойАналогштепсельный клеммник (розетка) серии 2EDGK, прямойСовпадает
- Способ монтажа
- Текущийна кабель под винт М2,5Аналогна кабель под винт М2,5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 38,61 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий9Аналог5Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (розетка) серии 2EDGK, прямойАналогштепсельный клеммник (розетка) серии 2EDGK, прямойСовпадает
- Способ монтажа
- Текущийна кабель под винт М2,5Аналогна кабель под винт М2,5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
