1N60G

полевой транзистор (MOSFET) HXY, N-канал, 600 В, 1 А, 12 Ом, 4 нКл, корпус SOT-223

MPN
1N60G
Бренд
HXY
Артикул RU
124226

Основные параметры

Тип проводимости
N
Максимальное напряжение сток-исток V(br)dss, В
600
Максимальный ток стока Id (при Tc=25C), А
1
Минимальное сопротивление открытого канала (Rds on), мОм
12000
Напряжение затвор-исток (Vgs), В
± 20
Пороговое напряжение затвор-исток Vgs (th), В
2...4
Все характеристики
Документация
2 800 шт в наличии4,81 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
600
Максимальный ток стока Id (при Tc=25C), А
1
Минимальное сопротивление открытого канала (Rds on), мОм
12000
Напряжение затвор-исток (Vgs), В
± 20
Пороговое напряжение затвор-исток Vgs (th), В
2...4
Емкость, пФ
119

Монтаж и корпус

Корпус
SOT-223
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
0.22
Транспортная упаковка: размер/кол-во
40*40*21/4000
Упаковка
REEL, 4000 шт.

Другие параметры

Тип проводимости
N
Заряд затвора, нКл
4
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 1N60G

Технические параметры, размеры и рекомендации производителя

Скачать

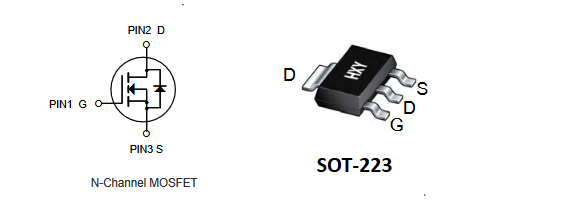

Миниатюра: Схема 1N60G
IMAGE · Схема

Схема 1N60G

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 09.09.2026
Источник / остаток
Каталог RU Electronics · 2 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

1N60G - N-канальный полевой транзистор для поверхностного монтажа в корпусе SOT-23. Напряжение сток-исток 600 Вольт, максимальный ток стока 1 А. Сопротивление канала в открытом состоянии 12 Ом (при Vgs =10 В, Id = 0.6 А). Входная ёмкость 119 пФ. Заряд затвора 4 нКл

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано100 шт282 800 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар1N60GHXYАрт. RU 124226
4,81 ₽2 800 шт по каталогу
Параметрический вариантST MicroelectronicsSTN1NK60ZАрт. RU 123046
21,06 ₽4 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантST MicroelectronicsSTN1NK80ZАрт. RU 123047
20,84 ₽5 380 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантInfineon TechnologiesIRFH5300TRPBFАрт. RU 113148
64,53 ₽544 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантHXY25N06Арт. RU 123199
6,34 ₽3 500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Тип проводимостиNNСовпадаетNСовпадаетNСовпадаетNСовпадает
КорпусSOT-223SOT-223СовпадаетSOT-223СовпадаетPQFN-8ОтличаетсяTO-252 (DPAK)Отличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальный ток стока Id (при Tc=25C), А10.3Отличается0.25Отличается40Отличается25Отличается
Емкость, пФ11994Отличается160Отличается—Нет данных1378Отличается
  • Параметрический вариантST MicroelectronicsSTN1NK60ZАрт. RU 123046
    21,06 ₽4 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийSOT-223АналогSOT-223Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий1Аналог0.3Отличается
    Емкость, пФ
    Текущий119Аналог94Отличается
    Открыть товар
  • Параметрический вариантST MicroelectronicsSTN1NK80ZАрт. RU 123047
    20,84 ₽5 380 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийSOT-223АналогSOT-223Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий1Аналог0.25Отличается
    Емкость, пФ
    Текущий119Аналог160Отличается
    Открыть товар
  • Параметрический вариантInfineon TechnologiesIRFH5300TRPBFАрт. RU 113148
    64,53 ₽544 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийSOT-223АналогPQFN-8Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий1Аналог40Отличается
    Емкость, пФ
    Текущий119Аналог—Нет данных
    Открыть товар
  • Параметрический вариантHXY25N06Арт. RU 123199
    6,34 ₽3 500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийSOT-223АналогTO-252 (DPAK)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий1Аналог25Отличается
    Емкость, пФ
    Текущий119Аналог1378Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
