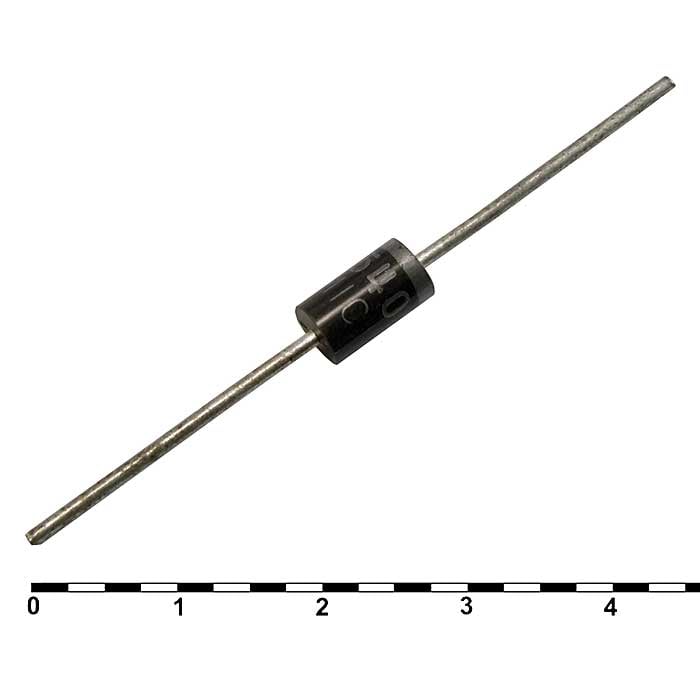

1N5822 CTK диод Шоттки
40 В, 3 А, DO-27
- MPN
- 1N5822
- Бренд
- CTK
- Артикул RU
- 64673
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 40
- Максимальный прямой ток, А
- 3
- Прямое падение напряжения (Vf), В
- 0,525
- Ударный прямой ток, А
- 80
- Ток утечки, мА
- 0,5
36 шт в наличии4,62 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 40
- Максимальный прямой ток, А
- 3
- Прямое падение напряжения (Vf), В
- 0,525
- Ударный прямой ток, А
- 80
- Ток утечки, мА
- 0,5
- Емкость, пФ
- 250
Монтаж и корпус
- Корпус
- DO-27
- Тип монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 1.07
- Транспортная упаковка: размер/кол-во
- 41.5*28*32.5/2500
- Упаковка
- 1250
Другие параметры
- Схема включения диодов
- Одиночный

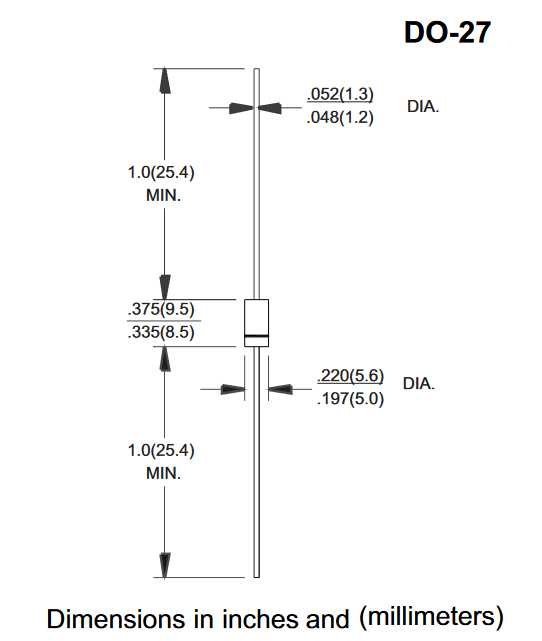

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 36 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 36 / 1 250 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
1N5822 выводной диод Шоттки для сквозного монтажа в корпусе DO-41. Максимальное обратное напряжение 40 Вольт, максимальный прямой ток 3 Ампера, прямое падение напряжения 0,525 Вольт. Диоды Шоттки отличаются от обычного выпрямительного диода тем, что вместо традиционного p-n перехода в них используется переход полупроводник-металл, благодаря чему диод имеет более низкое падение напряжения во включенном состоянии и низкую емкость, что позволяет использовать его в высокочастотных приложениях.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202536 шт136 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1N5822CTKАрт. RU 64673 4,62 ₽36 шт по каталогу |  3,98 ₽3 150 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 3,72 ₽7 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 4,32 ₽50 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,31 ₽2 000 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Тип монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Корпус | DO-27 | DO-27Совпадает | DO-27Совпадает | DO-27Совпадает | —Нет данных |
| Максимальное обратное напряжение (Vrrm), В | 40 | 20Отличается | 30Отличается | 200Отличается | 40Совпадает |
| Максимальный прямой ток, А | 3 | 3Совпадает | 3Совпадает | 3Совпадает | 1Отличается |
- 3,98 ₽3 150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийDO-27АналогDO-27Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог20Отличается
- Максимальный прямой ток, А
- Текущий3Аналог3Совпадает
- 3,72 ₽7 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийDO-27АналогDO-27Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог30Отличается
- Максимальный прямой ток, А
- Текущий3Аналог3Совпадает
- 4,32 ₽50 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийDO-27АналогDO-27Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог200Отличается
- Максимальный прямой ток, А
- Текущий3Аналог3Совпадает
- 1,31 ₽2 000 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Корпус
- ТекущийDO-27Аналог—Нет данных
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий3Аналог1Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
