1N5408 CTK выпрямительный диод

1000 В, 3 А, DO-27.

MPN
1N5408
Бренд
CTK
Артикул RU
64588

Основные параметры

Схема включения диодов
Одиночный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
3
Прямое падение напряжения (Vf), В
1
Ток утечки, мкА
5
Ударный прямой ток, А
200
Все характеристики
Документация
Под заказ2,78 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
3
Прямое падение напряжения (Vf), В
1
Ток утечки, мкА
5
Ударный прямой ток, А
200
Емкость, пФ
40

Монтаж и корпус

Корпус
DO-27
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
1.07
Транспортная упаковка: размер/кол-во
42*28*31/12500
Упаковка
1250

Другие параметры

Схема включения диодов
Одиночный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 1N5408

Технические параметры, размеры и рекомендации производителя

Скачать

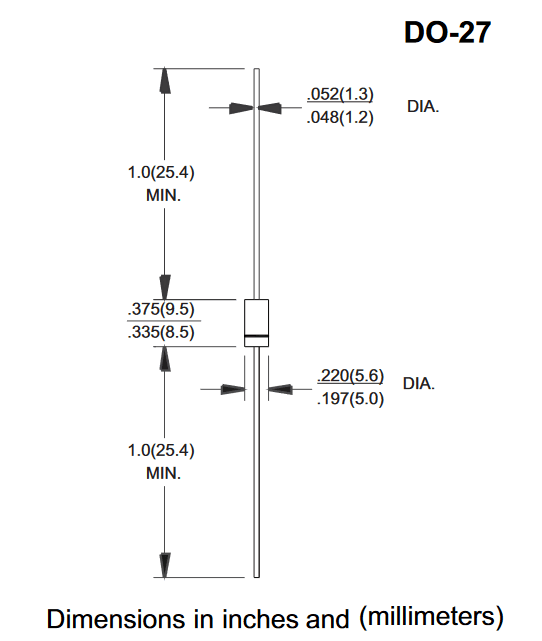

Миниатюра: Схема 1N5408
IMAGE · Схема

Схема 1N5408

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 50 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 250 шт в упаковке
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

1N5408 выводной выпрямительный диод для сквозного монтажа в корпусе DO-27. Максимальное обратное напряжение 1000 Вольт, максимальный прямой ток 3 Ампер, прямое падение напряжения 1 В, емкость 40 пФ

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар1N5408CTKАрт. RU 64588
2,78 ₽Под заказ
Параметрический вариантMIC1N5404Арт. RU 120593
2,70 ₽800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSenocn1N5406Арт. RU 64587
3,01 ₽6 950 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантБренд не указан1N5404 (3A 400V) DO-27Арт. RU 64586
3,10 ₽4 950 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSenocn1N5401Арт. RU 118544
3,26 ₽8 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема включения диодовОдиночныйОдиночныйСовпадаетОдиночныйСовпадаетОдиночныйСовпадаетОдиночныйСовпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
КорпусDO-27DO-27СовпадаетDO-27СовпадаетDO-27СовпадаетDO-27Совпадает
Максимальное обратное напряжение (Vrrm), В1000400Отличается600Отличается400Отличается100Отличается
Максимальный прямой ток, А33Совпадает3Совпадает3Совпадает3Совпадает
  • Параметрический вариантMIC1N5404Арт. RU 120593
    2,70 ₽800 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийDO-27АналогDO-27Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог400Отличается
    Максимальный прямой ток, А
    Текущий3Аналог3Совпадает
    Открыть товар
  • Параметрический вариантSenocn1N5406Арт. RU 64587
    3,01 ₽6 950 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийDO-27АналогDO-27Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог600Отличается
    Максимальный прямой ток, А
    Текущий3Аналог3Совпадает
    Открыть товар
  • Параметрический вариантБренд не указан1N5404 (3A 400V) DO-27Арт. RU 64586
    3,10 ₽4 950 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийDO-27АналогDO-27Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог400Отличается
    Максимальный прямой ток, А
    Текущий3Аналог3Совпадает
    Открыть товар
  • Параметрический вариантSenocn1N5401Арт. RU 118544
    3,26 ₽8 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Корпус
    ТекущийDO-27АналогDO-27Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог100Отличается
    Максимальный прямой ток, А
    Текущий3Аналог3Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
