Datasheet 1N4007 M7F
Технические параметры, размеры и рекомендации производителя

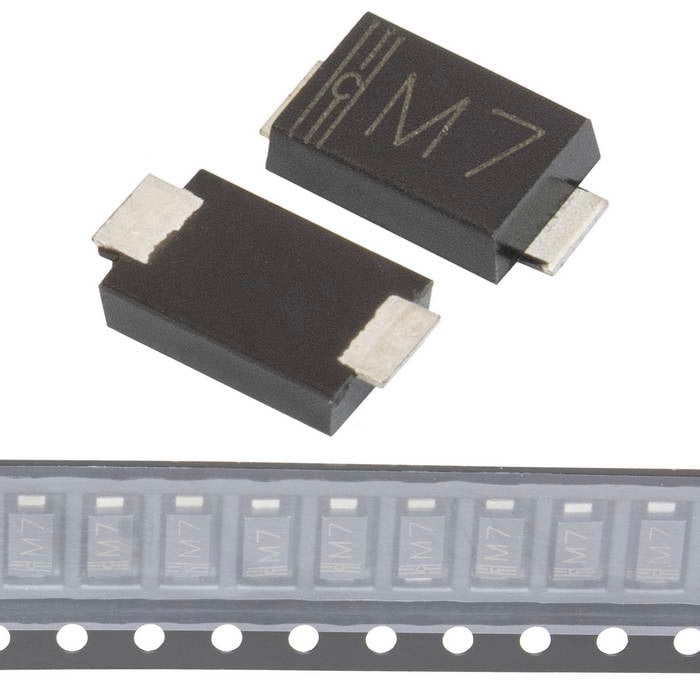

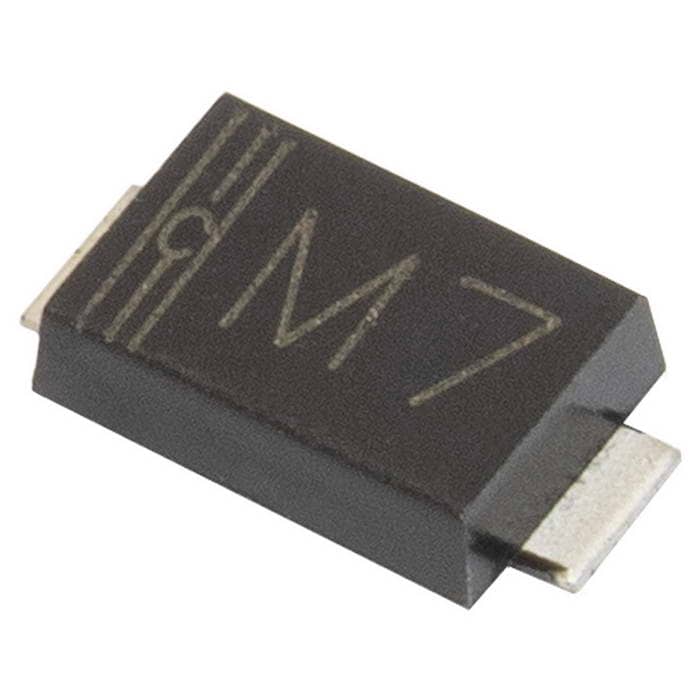

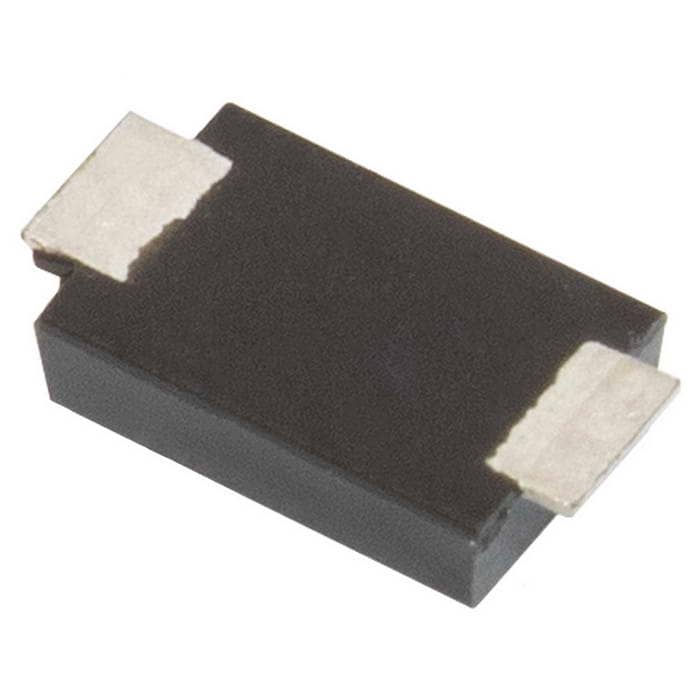

1N4007 M7F Yongyutai выпрямительный диод 1000 В
1А, DO-221AC (SMAF)
- MPN
- 1N4007 M7F
- Бренд
- YONGYUTAI
- Артикул RU
- 124338
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 1000
- Максимальный прямой ток, А
- 1
- Прямое падение напряжения (Vf), В
- 1,1
- Ток утечки, мкА
- 5
- Ударный прямой ток, А
- 30
1 300 шт в наличии0,35 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 1000
- Максимальный прямой ток, А
- 1
- Прямое падение напряжения (Vf), В
- 1,1
- Ток утечки, мкА
- 5
- Ударный прямой ток, А
- 30
- Емкость, пФ
- 15
Монтаж и корпус

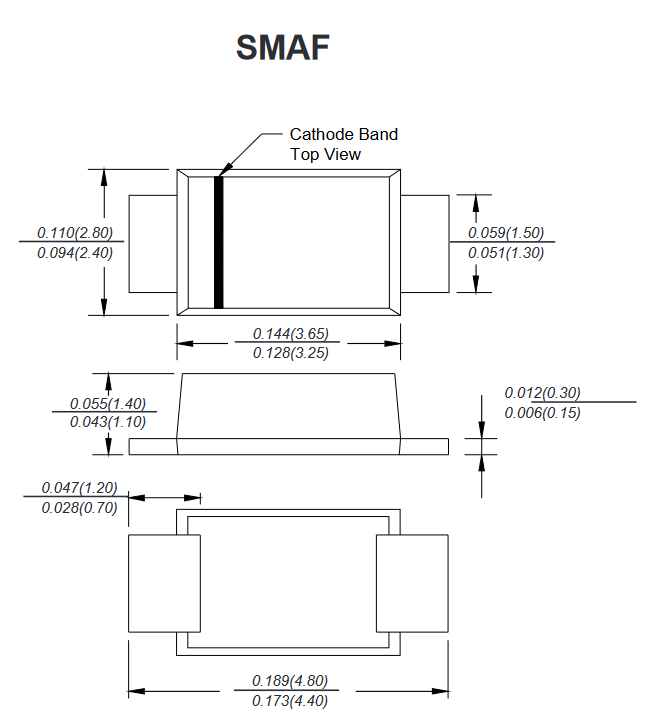

- Корпус
- DO-221AC (SMAF)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -50...+150 °С
Упаковка и вес
- Вес брутто
- 0.06
- Транспортная упаковка: размер/кол-во
- 40*40*34/60000

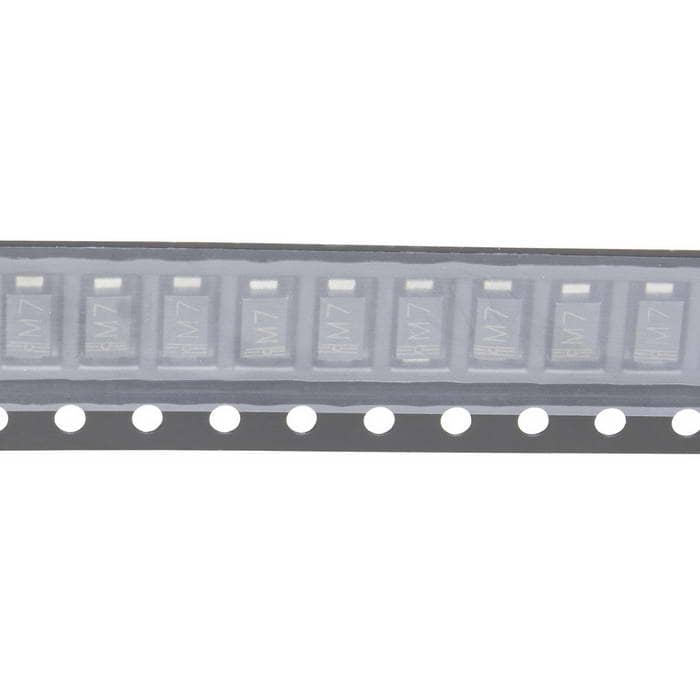

- Упаковка
- 3000
Другие параметры
- Схема включения диодов
- Одиночный
Документация и схема
Условия поставки
Обновлено 11.08.2026- Источник / остаток
- Каталог RU Electronics · 1 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
M7F выпрямительный диод для повехностного монтажа в корпусе DO-221AC (SMAF). Максимальное обратное напряжение 1000 Вольт, максимальный прямой ток 1 Ампер, прямое падение напряжения 1.1 В.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1N4007 M7FYONGYUTAIАрт. RU 124338 0,35 ₽1 300 шт по каталогу |  0,30 ₽6 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,33 ₽84 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,48 ₽1 300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,74 ₽51 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | DO-221AC (SMAF) | SOD-123FLОтличается | SOD-123FLОтличается | DO-214AC (SMA)Отличается | DO-41Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | СквознойОтличается |
| Максимальное обратное напряжение (Vrrm), В | 1000 | 1000Совпадает | 1000Совпадает | 1000Совпадает | 1000Совпадает |
| Максимальный прямой ток, А | 1 | 1Совпадает | 1Совпадает | 1Совпадает | 1Совпадает |
- 0,30 ₽6 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-221AC (SMAF)АналогSOD-123FLОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий1000Аналог1000Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог1Совпадает
- 0,33 ₽84 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-221AC (SMAF)АналогSOD-123FLОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий1000Аналог1000Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог1Совпадает
- 0,48 ₽1 300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-221AC (SMAF)АналогDO-214AC (SMA)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий1000Аналог1000Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог1Совпадает
- 0,74 ₽51 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийDO-221AC (SMAF)АналогDO-41Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогСквознойОтличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий1000Аналог1000Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог1Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
