Геркон RUICHI 10109
МДС срабатывания 15-20 А, 400 Гц, 100 В, 0.5 А, 10 Вт, 100 мОм, -60...+125 °C
- MPN
- 10109 15-20AT
- Бренд
- Ruichi
- Артикул RU
- 116527
Основные параметры
- Схема переключения
- NO
- Наименование
- Магнитоуправляемый герметизированный контакт (геркон) серии 10109
- Диаметр, мм
- 1,8
- Резонансная частота, Гц
- 5000
- Сопротивление изоляции, МОм, не менее
- 1
- Коммутируемая мощность , Вт
- 10
Под заказ14,74 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- NO
- Резонансная частота, Гц
- 5000
- Сопротивление изоляции, МОм, не менее
- 1
- Коммутируемая мощность , Вт
- 10
- Коммутируемый ток, А
- 0,5
- Коммутируемое напряжение, В
- 100 DC
- Контактное сопротивление, мОм, не более
- 100
- Частота переключений, Гц, не более
- 400
Монтаж и корпус
- Диаметр, мм
- 1,8
- Глубина, мм
- 49,6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -60...+125
Упаковка и вес
- Вес брутто
- 0.18
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/17000
Другие параметры
- Наименование
- Магнитоуправляемый герметизированный контакт (геркон) серии 10109
- Время срабатывания, мс
- 0,5
- Время отпускания, мс
- 0,3
- МДС срабатывания, А
- 15-20

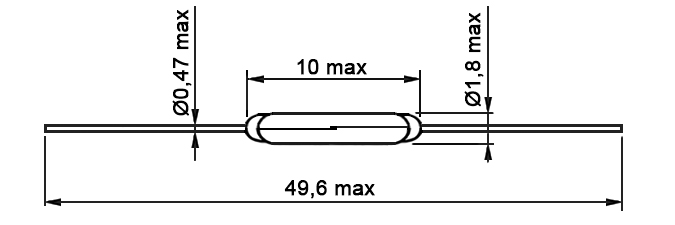

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 2 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Геркон RUICHI 10109, МДС срабатывания 15-20 А, 400 Гц, 100 В, 0.5 А, 10 Вт, 100 мОм, -60...+125 °C – это магнитоуправляемый герметизированный контакт, представляющий собой электрический аппарат, изменяющий состояние электрической цепи посредством механического размыкания или замыкания ее при воздействии управляющего магнитного поля на его элементы, совмещающие функции контактов, пружин и участков электрической и магнитной цепей. Принцип действия герконов основан на использовании сил взаимодействия, возникающих в магнитном поле между ферромагнитными телами. При этом силы вызывают деформацию и перемещение ферромагнитных токопроводов электронов.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар10109 15-20ATRUICHIАрт. RU 116527 14,74 ₽Под заказ |  29,84 ₽5 529 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  16,58 ₽800 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  14,74 ₽1 300 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  12,92 ₽49 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NO | SPST NO - контакт нормально разомкнутОтличается | NOСовпадает | NOСовпадает | NOСовпадает |
| Коммутируемое напряжение, В | 100 DC | —Нет данных | 100 DCСовпадает | 100 DCСовпадает | 100 DCСовпадает |
| Коммутируемый ток, А | 0,5 | —Нет данных | 0,5Совпадает | 0,5Совпадает | 0,5Совпадает |
| Контактное сопротивление, мОм, не более | 100 | —Нет данных | 100Совпадает | 100Совпадает | 100Совпадает |
| Резонансная частота, Гц | 5000 | —Нет данных | 5000Совпадает | 5000Совпадает | 4000Отличается |
- 29,84 ₽5 529 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийNOАналогSPST NO - контакт нормально разомкнутОтличается
- Коммутируемое напряжение, В
- Текущий100 DCАналог—Нет данных
- Коммутируемый ток, А
- Текущий0,5Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий100Аналог—Нет данных
- Резонансная частота, Гц
- Текущий5000Аналог—Нет данных
- 16,58 ₽800 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNOАналогNOСовпадает
- Коммутируемое напряжение, В
- Текущий100 DCАналог100 DCСовпадает
- Коммутируемый ток, А
- Текущий0,5Аналог0,5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100Аналог100Совпадает
- Резонансная частота, Гц
- Текущий5000Аналог5000Совпадает
- 14,74 ₽1 300 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNOАналогNOСовпадает
- Коммутируемое напряжение, В
- Текущий100 DCАналог100 DCСовпадает
- Коммутируемый ток, А
- Текущий0,5Аналог0,5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100Аналог100Совпадает
- Резонансная частота, Гц
- Текущий5000Аналог5000Совпадает
- 12,92 ₽49 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNOАналогNOСовпадает
- Коммутируемое напряжение, В
- Текущий100 DCАналог100 DCСовпадает
- Коммутируемый ток, А
- Текущий0,5Аналог0,5Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100Аналог100Совпадает
- Резонансная частота, Гц
- Текущий5000Аналог4000Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
