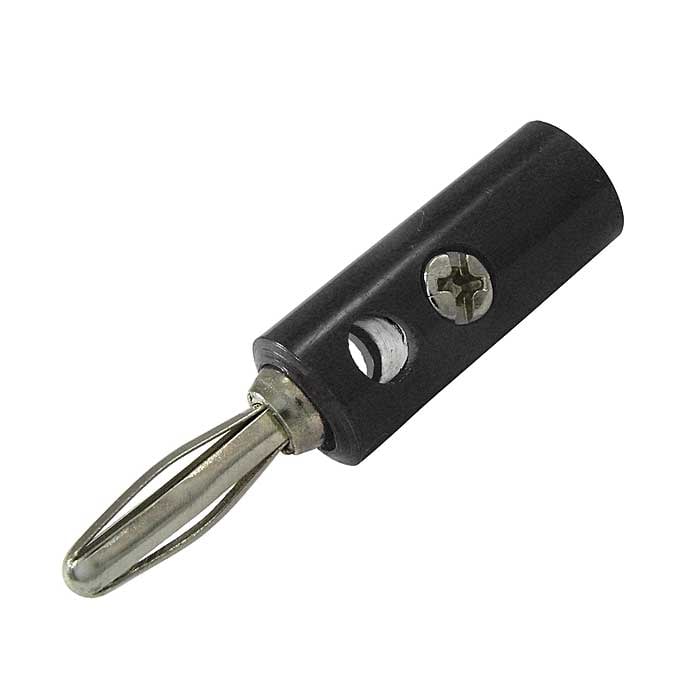

Штекер RUICHI 10-0069 a AL чёрный

винтовое крепление

Товар подлежит обязательной маркировке
MPN
10-0069 a AL black
Бренд
Ruichi
Артикул RU
81704

Основные параметры

Номинальное напряжение
20...40 (AC/ DC) В
Глубина
штыревого контакта - 15; в сборе - 38,5
Максимальный ток
19 А
Диаметр корпуса
изолятор - 8,5 мм
Дополнительные функции
боковое контактное отверстие Ф4 мм
Способ монтажа
винтовой
Все характеристики
Документация
Под заказ9,10 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Максимальный ток
19 А
Номинальное напряжение
20...40 (AC/ DC) В

Монтаж и корпус

Глубина
штыревого контакта - 15; в сборе - 38,5
Диаметр корпуса
изолятор - 8,5 мм
Способ монтажа
винтовой
Материал
контакт - никелированная сталь, изолятор - ABS пластик

Упаковка и вес

Вес брутто
2.44
Транспортная упаковка: размер/кол-во
48*32*22.5/10000

Другие параметры

Дополнительные функции
боковое контактное отверстие Ф4 мм
Тип разъёма
вилка однополюсная (штекер) Ф4 мм, черная

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 10-0069 a AL black

Технические параметры, размеры и рекомендации производителя

Скачать

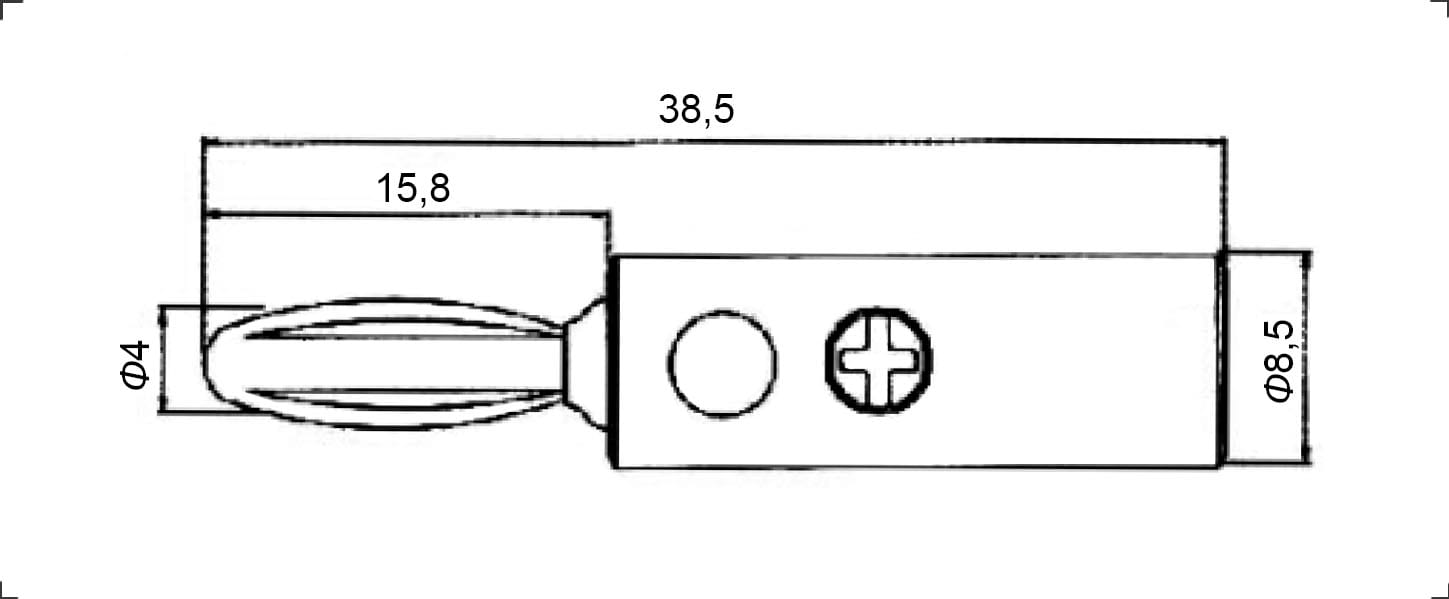

Миниатюра: Схема 10-0069 a AL black
IMAGE · Схема

Схема 10-0069 a AL black

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.08.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Штекер может быть изготовлен из чистой меди, либо сплавов на ее основе, таких как латунь, наконечник рассчитан на номинальное напряжение 30-60В и максимально допустимый ток 10А. Применяются для акустики при коммутации акустических приборов, а также в лабораторных блоках питания, мультиметрах и тестерах.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар10-0069 a AL blackRUICHIАрт. RU 81704
9,10 ₽Под заказ
Аналог из источникаRUICHI10-0069 a AL redАрт. RU 81705
9,38 ₽Под заказ

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHI10-0073 a blackАрт. RU 79522
10,00 ₽2 200 шт по каталогу

Совпадает 1 из 2 сравнимых параметров

Параметрический вариантRUICHI10-0073 b blackАрт. RU 70015
13,51 ₽1 910 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Параметрический вариантRUICHI10-0067 a AL blackАрт. RU 69999
5,73 ₽6 500 шт по каталогу

Совпадает 0 из 2 сравнимых параметров

Диаметр корпусаизолятор - 8,5 мм8,5 ммОтличается—Нет данных10 ммОтличается—Нет данных
Способ монтажавинтовойвинтовойСовпадает—Нет данныхпайкаОтличается—Нет данных
Тип разъёмавилка однополюсная (штекер) Ф4 мм, черная—Нет данных—Нет данных—Нет данныхштекер (вилка) Ф4 мм чернаяОтличается
Номинальное напряжение20...40 (AC/ DC) В30 (AC); 60 (DC) ВОтличается30 (AC); 60 (DC) ВОтличается30 (AC); 60 (DC) ВОтличается30 (AC); 60 (DC) ВОтличается
Максимальный ток19 А19 АСовпадает19 АСовпадает19 АСовпадает—Нет данных
  • Аналог из источникаRUICHI10-0069 a AL redАрт. RU 81705
    9,38 ₽Под заказ

    Указан в источнике как аналог; совместимость требует проверки

    Диаметр корпуса
    Текущийизолятор - 8,5 ммАналог8,5 ммОтличается
    Способ монтажа
    ТекущийвинтовойАналогвинтовойСовпадает
    Тип разъёма
    Текущийвилка однополюсная (штекер) Ф4 мм, чернаяАналог—Нет данных
    Номинальное напряжение
    Текущий20...40 (AC/ DC) ВАналог30 (AC); 60 (DC) ВОтличается
    Максимальный ток
    Текущий19 ААналог19 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHI10-0073 a blackАрт. RU 79522
    10,00 ₽2 200 шт по каталогу

    Совпадает 1 из 2 сравнимых параметров

    Диаметр корпуса
    Текущийизолятор - 8,5 ммАналог—Нет данных
    Способ монтажа
    ТекущийвинтовойАналог—Нет данных
    Тип разъёма
    Текущийвилка однополюсная (штекер) Ф4 мм, чернаяАналог—Нет данных
    Номинальное напряжение
    Текущий20...40 (AC/ DC) ВАналог30 (AC); 60 (DC) ВОтличается
    Максимальный ток
    Текущий19 ААналог19 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHI10-0073 b blackАрт. RU 70015
    13,51 ₽1 910 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Диаметр корпуса
    Текущийизолятор - 8,5 ммАналог10 ммОтличается
    Способ монтажа
    ТекущийвинтовойАналогпайкаОтличается
    Тип разъёма
    Текущийвилка однополюсная (штекер) Ф4 мм, чернаяАналог—Нет данных
    Номинальное напряжение
    Текущий20...40 (AC/ DC) ВАналог30 (AC); 60 (DC) ВОтличается
    Максимальный ток
    Текущий19 ААналог19 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHI10-0067 a AL blackАрт. RU 69999
    5,73 ₽6 500 шт по каталогу

    Совпадает 0 из 2 сравнимых параметров

    Диаметр корпуса
    Текущийизолятор - 8,5 ммАналог—Нет данных
    Способ монтажа
    ТекущийвинтовойАналог—Нет данных
    Тип разъёма
    Текущийвилка однополюсная (штекер) Ф4 мм, чернаяАналогштекер (вилка) Ф4 мм чернаяОтличается
    Номинальное напряжение
    Текущий20...40 (AC/ DC) ВАналог30 (AC); 60 (DC) ВОтличается
    Максимальный ток
    Текущий19 ААналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
