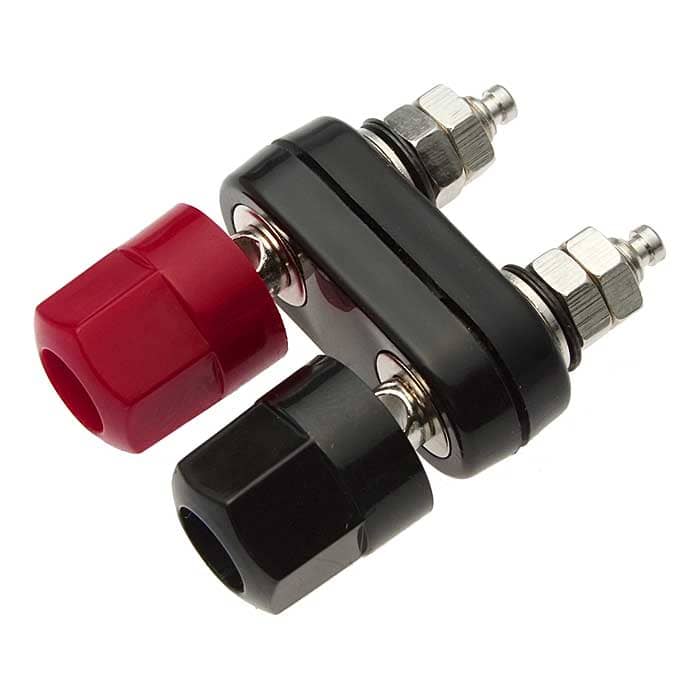

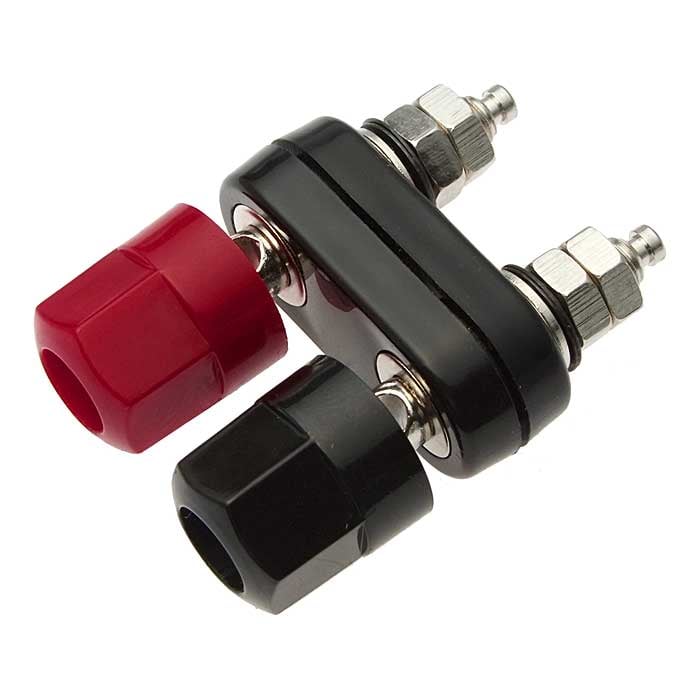

Гнездо RUICHI 10-0066

сдвоенное гнездо на панель

Товар подлежит обязательной маркировке
MPN
10-0066
Бренд
Ruichi
Артикул RU
69998

Основные параметры

Номинальное напряжение
30 (AC/ DC) В
Высота
15 мм
Ширина
33,5 мм
Глубина
45 мм
Диаметр
гнезда - 4 мм; прижимной гайки -14,5 мм
Размер установочного отверстия
2 отверстия Ф13 мм; межосевое расстояние -20 мм
Все характеристики
Документация
125 шт в наличии68,27 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Номинальное напряжение
30 (AC/ DC) В
Контактное сопротивление, не более
15 Ом
Сопротивление изоляции, не менее
500 (при Uисп.dc=500 В)
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В

Монтаж и корпус

Высота
15 мм
Ширина
33,5 мм
Глубина
45 мм
Диаметр
гнезда - 4 мм; прижимной гайки -14,5 мм
Размер установочного отверстия
2 отверстия Ф13 мм; межосевое расстояние -20 мм

Упаковка и вес

Вес брутто
23.40
Транспортная упаковка: размер/кол-во
42*28*18.5/750

Другие параметры

Тип разъёма
сдвоенное гнездо на панель
Цвет
прижимных гаек - черный и красный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема 10-0066
IMAGE · Схема

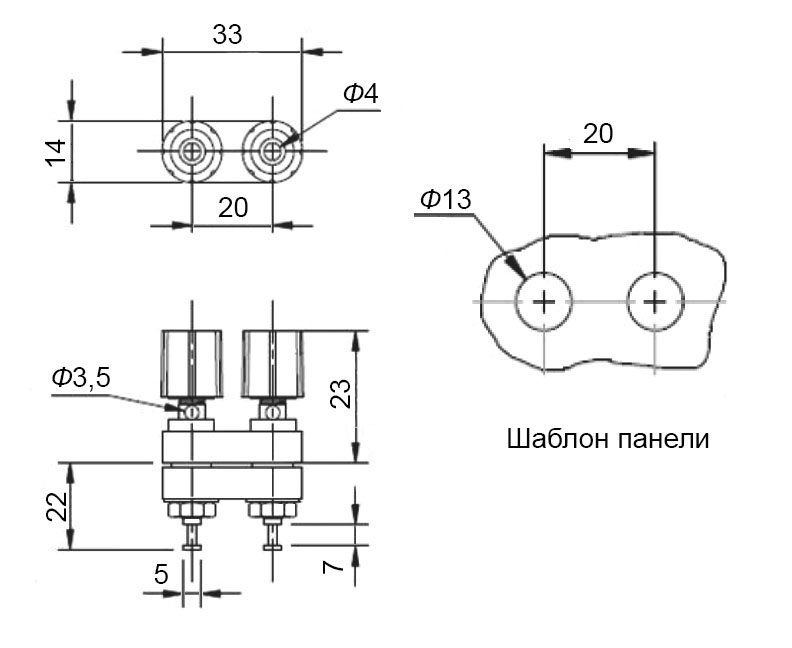

Схема 10-0066

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 125 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Разъём штыревой и гнездо – это изделия, используемые для соединения электронных устройств при помощи кабеля. Основное предназначение штыревых разъёмов и гнёзд – согласование работы электронных устройств. Данные разъёмы отличаются высокой надёжностью соединения, при этом потери передаваемых данных сведены к минимуму. Некоторые из них имеют изолированный корпус. При соединении кабелей с помощью штыревых гнёзд и разъёмов абсолютно исключены обрывы сети и дребезг контактов.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт5125 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар10-0066RUICHIАрт. RU 69998
68,27 ₽125 шт по каталогу
Параметрический вариантRUICHI10-0065Арт. RU 69997
56,84 ₽500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIZ009 4mm panel jack REDАрт. RU 106873
49,01 ₽600 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Параметрический вариантRUICHIZ017 4mm BLACKАрт. RU 106912
37,64 ₽950 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Параметрический вариантRUICHIZ008 2mm panel jack GREENАрт. RU 106888
35,97 ₽450 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Тип разъёмасдвоенное гнездо на панельсдвоенное гнездо на панельСовпадаетгнездо (F) Ф4 мм, цвет изолятора - красныйОтличаетсягнездо (F) Ф4 мм, цвет изолятора - черныйОтличаетсягнездо (F) Ф2 мм, цвет изолятора - зеленыйОтличается
Номинальное напряжение30 (AC/ DC) В30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает30 (AC/ DC) ВСовпадает
Контактное сопротивление, не более15 Ом15 ОмСовпадает—Нет данных—Нет данных—Нет данных
Сопротивление изоляции, не менее500 (при Uисп.dc=500 В)500 (при Uисп.dc=500 В)Совпадает—Нет данных—Нет данных—Нет данных
Глубина45 мм42,5 ммОтличается28 ммОтличается32 ммОтличается24,5 ммОтличается
  • Параметрический вариантRUICHI10-0065Арт. RU 69997
    56,84 ₽500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    Текущийсдвоенное гнездо на панельАналогсдвоенное гнездо на панельСовпадает
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Контактное сопротивление, не более
    Текущий15 ОмАналог15 ОмСовпадает
    Сопротивление изоляции, не менее
    Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
    Глубина
    Текущий45 ммАналог42,5 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIZ009 4mm panel jack REDАрт. RU 106873
    49,01 ₽600 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Тип разъёма
    Текущийсдвоенное гнездо на панельАналоггнездо (F) Ф4 мм, цвет изолятора - красныйОтличается
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Контактное сопротивление, не более
    Текущий15 ОмАналог—Нет данных
    Сопротивление изоляции, не менее
    Текущий500 (при Uисп.dc=500 В)Аналог—Нет данных
    Глубина
    Текущий45 ммАналог28 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIZ017 4mm BLACKАрт. RU 106912
    37,64 ₽950 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Тип разъёма
    Текущийсдвоенное гнездо на панельАналоггнездо (F) Ф4 мм, цвет изолятора - черныйОтличается
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Контактное сопротивление, не более
    Текущий15 ОмАналог—Нет данных
    Сопротивление изоляции, не менее
    Текущий500 (при Uисп.dc=500 В)Аналог—Нет данных
    Глубина
    Текущий45 ммАналог32 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIZ008 2mm panel jack GREENАрт. RU 106888
    35,97 ₽450 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Тип разъёма
    Текущийсдвоенное гнездо на панельАналоггнездо (F) Ф2 мм, цвет изолятора - зеленыйОтличается
    Номинальное напряжение
    Текущий30 (AC/ DC) ВАналог30 (AC/ DC) ВСовпадает
    Контактное сопротивление, не более
    Текущий15 ОмАналог—Нет данных
    Сопротивление изоляции, не менее
    Текущий500 (при Uисп.dc=500 В)Аналог—Нет данных
    Глубина
    Текущий45 ммАналог24,5 ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
