Datasheet 1.5SMC36A
Технические параметры, размеры и рекомендации производителя
1.5SMC36A Jingdao TVS диод (супрессор) 30.8 В
1500 Вт, DO-214AB (SMC)
- MPN
- 1.5SMC36A
- Бренд
- Jingdao
- Артикул RU
- 124863
Основные параметры
- Конфигурация
- Однонаправленный
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 30,8
- Минимальное напряжение срабатывания, В
- 34,2
- Максимальное напряжение срабатывания, В
- 37,8
- Максимальное напряжение ограничения, В
- 50
11 700 шт в наличии5,69 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 30,8
- Минимальное напряжение срабатывания, В
- 34,2
- Максимальное напряжение срабатывания, В
- 37,8
- Максимальное напряжение ограничения, В
- 50
- Максимальный импульсный ток (Ipp), А
- 30
- Ток утечки, мкА
- 5

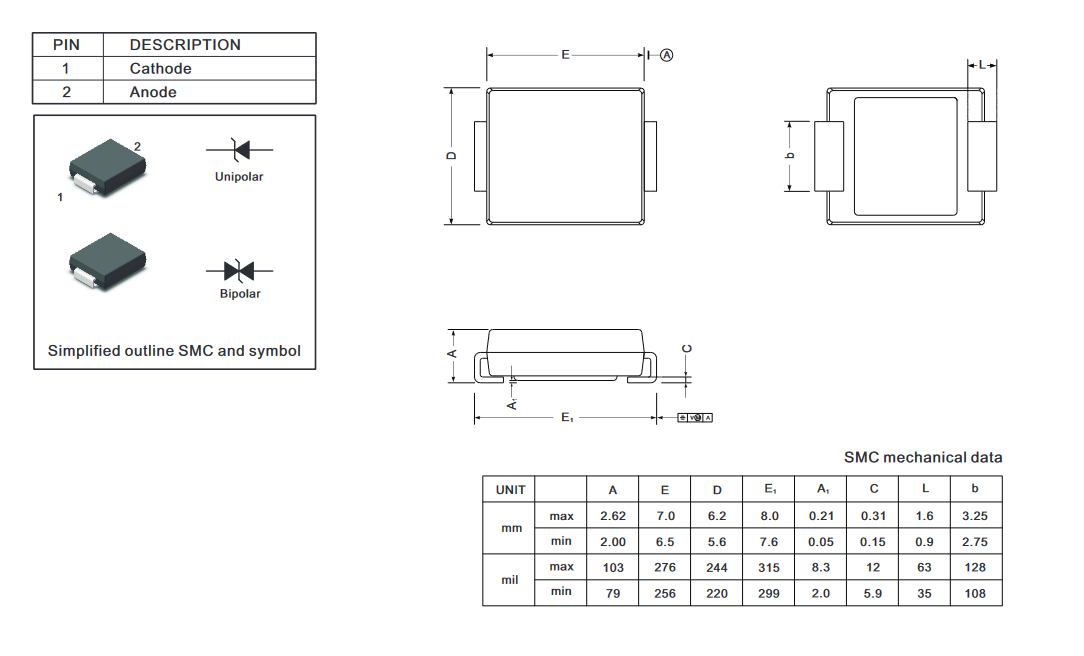

Монтаж и корпус
- Корпус
- DO-214AB (SMC)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.42
- Транспортная упаковка: размер/кол-во
- 40*40*35/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Конфигурация
- Однонаправленный
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 11 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
1.5SMC36A однонаправленный TVS диод (супрессор) 30.8 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 1500 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт575 700 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1.5SMC36AJingdaoАрт. RU 124863 5,69 ₽11 700 шт по каталогу |  6,27 ₽7 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 6,38 ₽10 900 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,21 ₽29 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 5,78 ₽7 900 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Однонаправленный | ДвунаправленныйОтличается | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает |
| Корпус | DO-214AB (SMC) | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает | DO-214AA (SMB)Отличается | DO-214AB (SMC)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 50 | 50Совпадает | 45,7Отличается | 49,9Отличается | 38,9Отличается |
| Максимальное напряжение срабатывания, В | 37,8 | 37,8Совпадает | 34,65Отличается | 37,8Совпадает | 29,5Отличается |
- 6,27 ₽7 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогДвунаправленныйОтличается
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий50Аналог50Совпадает
- Максимальное напряжение срабатывания, В
- Текущий37,8Аналог37,8Совпадает
- 6,38 ₽10 900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий50Аналог45,7Отличается
- Максимальное напряжение срабатывания, В
- Текущий37,8Аналог34,65Отличается
- 2,21 ₽29 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AA (SMB)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий50Аналог49,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий37,8Аналог37,8Совпадает
- 5,78 ₽7 900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий50Аналог38,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий37,8Аналог29,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
