Datasheet 1.5SMC15CA
Технические параметры, размеры и рекомендации производителя
1.5SMC15CA Jingdao TVS диод (супрессор) 12.8 В
1500 Вт, DO-214AB (SMC)
- MPN
- 1.5SMC15CA
- Бренд
- Jingdao
- Артикул RU
- 124866
Основные параметры
- Конфигурация
- Двунаправленный
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 12,8
- Минимальное напряжение срабатывания, В
- 14,25
- Максимальное напряжение срабатывания, В
- 15,75
- Максимальное напряжение ограничения, В
- 21,2
11 700 шт в наличии6,27 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 12,8
- Минимальное напряжение срабатывания, В
- 14,25
- Максимальное напряжение срабатывания, В
- 15,75
- Максимальное напряжение ограничения, В
- 21,2
- Максимальный импульсный ток (Ipp), А
- 70,7
- Ток утечки, мкА
- 5
Монтаж и корпус
- Корпус
- DO-214AB (SMC)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.52
- Транспортная упаковка: размер/кол-во
- 40*40*34/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Конфигурация
- Двунаправленный

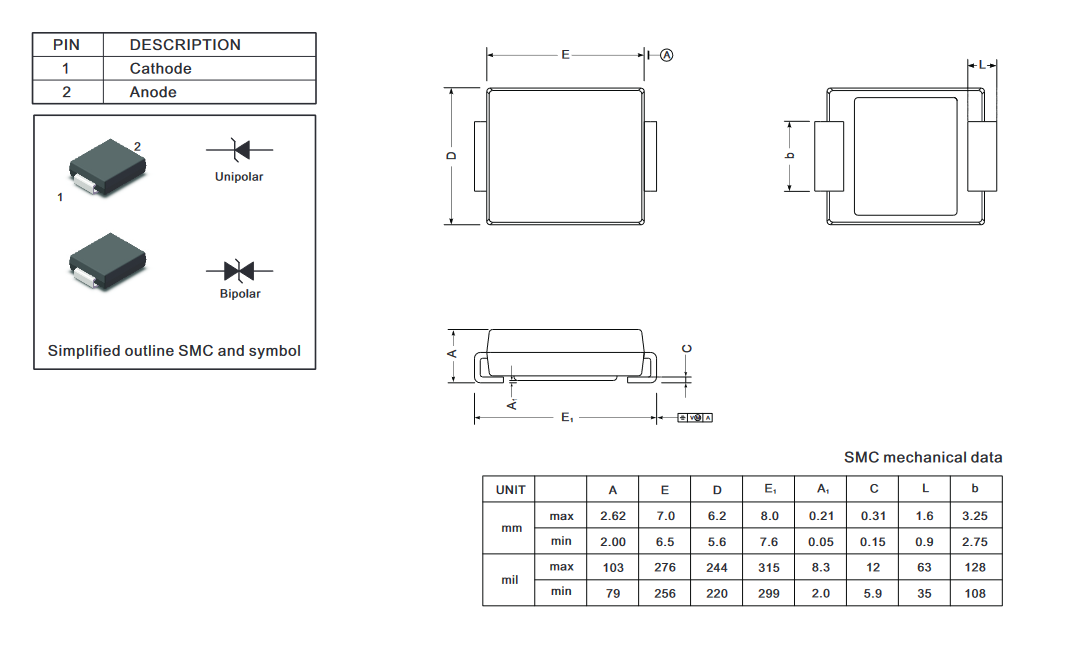

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 11 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
1.5SMC15CA Двунаправленный TVS диод (супрессор) 12.8 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 1500 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт272 700 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1.5SMC15CAJingdaoАрт. RU 124866 6,27 ₽11 700 шт по каталогу |  7,25 ₽11 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 7,25 ₽10 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 6,27 ₽11 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 6,27 ₽7 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Двунаправленный | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает |
| Корпус | DO-214AB (SMC) | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 21,2 | 16,7Отличается | 25,2Отличается | 45,7Отличается | 50Отличается |
| Максимальное напряжение срабатывания, В | 15,75 | 12,6Отличается | 18,9Отличается | 34,65Отличается | 37,8Отличается |
- 7,25 ₽11 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий21,2Аналог16,7Отличается
- Максимальное напряжение срабатывания, В
- Текущий15,75Аналог12,6Отличается
- 7,25 ₽10 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий21,2Аналог25,2Отличается
- Максимальное напряжение срабатывания, В
- Текущий15,75Аналог18,9Отличается
- 6,27 ₽11 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий21,2Аналог45,7Отличается
- Максимальное напряжение срабатывания, В
- Текущий15,75Аналог34,65Отличается
- 6,27 ₽7 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий21,2Аналог50Отличается
- Максимальное напряжение срабатывания, В
- Текущий15,75Аналог37,8Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
