Datasheet 1.5KE56A
Технические параметры, размеры и рекомендации производителя
1.5KE56A CTK TVS диод (супрессор) 47.8 В
1500 Вт, DO-201
- MPN
- 1.5KE56A
- Бренд
- CTK
- Артикул RU
- 121706
Основные параметры
- Конфигурация
- Однонаправленный
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 47,8
- Минимальное напряжение срабатывания, В
- 53,2
- Максимальное напряжение срабатывания, В
- 58,8
- Максимальное напряжение ограничения, В
- 77
10 930 шт в наличии4,27 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 47,8
- Минимальное напряжение срабатывания, В
- 53,2
- Максимальное напряжение срабатывания, В
- 58,8
- Максимальное напряжение ограничения, В
- 77
- Максимальный импульсный ток (Ipp), А
- 19,5
- Ток утечки, мкА
- 5
Монтаж и корпус

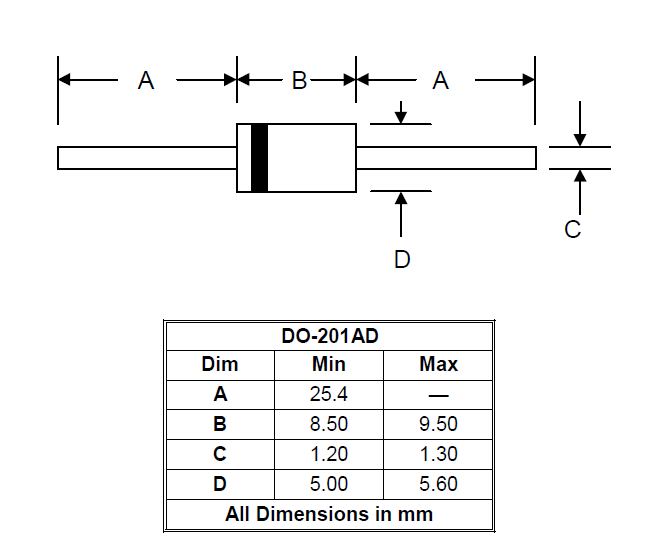

- Корпус
- DO-201
- Тип монтажа
- Сквозной
Упаковка и вес
- Вес брутто
- 0.97
- Транспортная упаковка: размер/кол-во
- 40.5*27.6*17.6/10000
- Упаковка
- 1000 шт
Другие параметры
- Конфигурация
- Однонаправленный
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 10 930 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 130 / 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024
- Документация
- Datasheet: 1
Описание
1.5KE56A Однонаправленный TVS диод (супрессор) 47.8 Вольт выводной в корпусе DO-201 для сквозного монтажа. Максимальная импульсная мощность рассеивания 1500 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт8800 шт
2023130 шт1130 шт
20241 000 шт1010 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар1.5KE56ACTKАрт. RU 121706 4,27 ₽10 930 шт по каталогу |  3,54 ₽11 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,59 ₽11 100 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 4,32 ₽10 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,64 ₽8 784 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Однонаправленный | ДвунаправленныйОтличается | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает | ДвунаправленныйОтличается |
| Корпус | DO-201 | DO-201Совпадает | DO-201Совпадает | DO-201Совпадает | DO-201Совпадает |
| Тип монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Максимальное напряжение ограничения, В | 77 | 77Совпадает | 70,1Отличается | 21,2Отличается | 70,1Отличается |
| Максимальное напряжение срабатывания, В | 58,8 | 58,8Совпадает | 53,6Отличается | 15,8Отличается | 53,6Отличается |
- 3,54 ₽11 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогДвунаправленныйОтличается
- Корпус
- ТекущийDO-201АналогDO-201Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное напряжение ограничения, В
- Текущий77Аналог77Совпадает
- Максимальное напряжение срабатывания, В
- Текущий58,8Аналог58,8Совпадает
- 3,59 ₽11 100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-201АналогDO-201Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное напряжение ограничения, В
- Текущий77Аналог70,1Отличается
- Максимальное напряжение срабатывания, В
- Текущий58,8Аналог53,6Отличается
- 4,32 ₽10 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-201АналогDO-201Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное напряжение ограничения, В
- Текущий77Аналог21,2Отличается
- Максимальное напряжение срабатывания, В
- Текущий58,8Аналог15,8Отличается
- 4,64 ₽8 784 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогДвунаправленныйОтличается
- Корпус
- ТекущийDO-201АналогDO-201Совпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное напряжение ограничения, В
- Текущий77Аналог70,1Отличается
- Максимальное напряжение срабатывания, В
- Текущий58,8Аналог53,6Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
